工程总建筑面积：1297.52平方米,建筑占地面积：310.96平方米；建筑层数：4层；建筑高度 15.9米（室外至檐口)；结构形式：框架结构；抗震设防烈度：六度； 抗震设防类别：乙类； 抗震等级：三级。建筑合理使用年限：50年。耐火等级为二级。

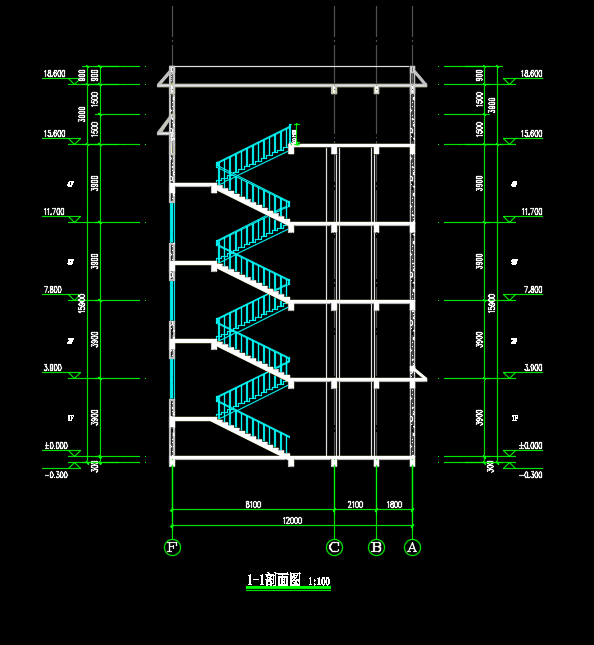

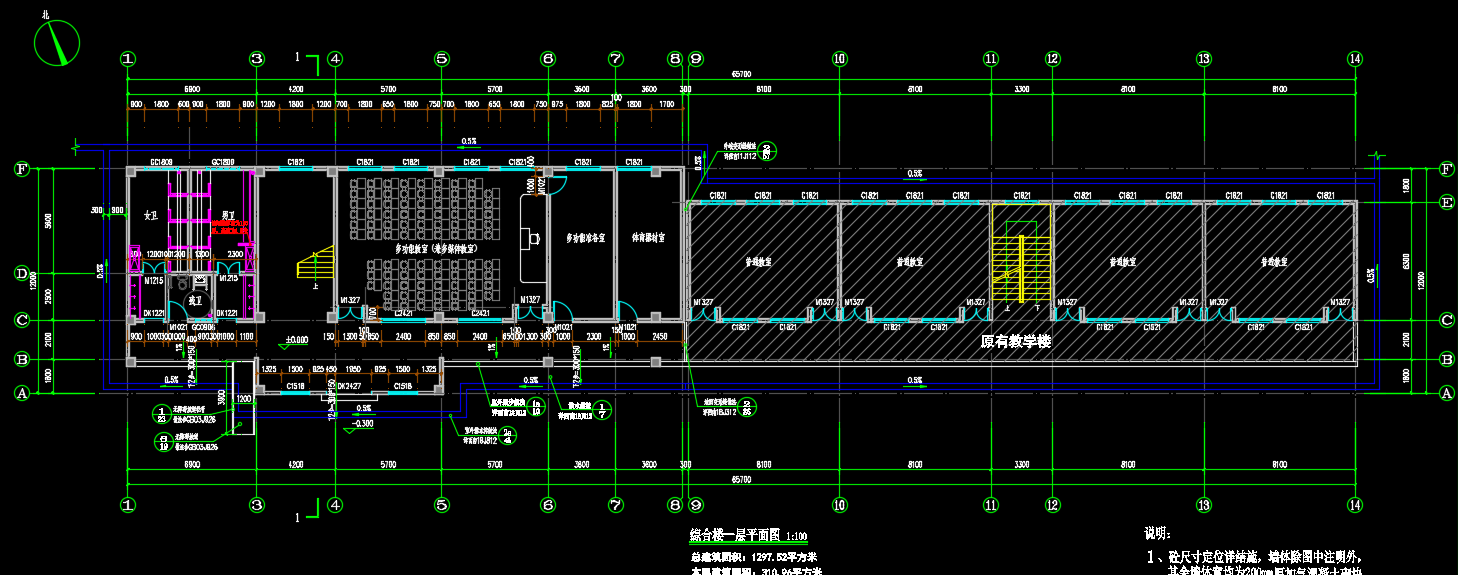

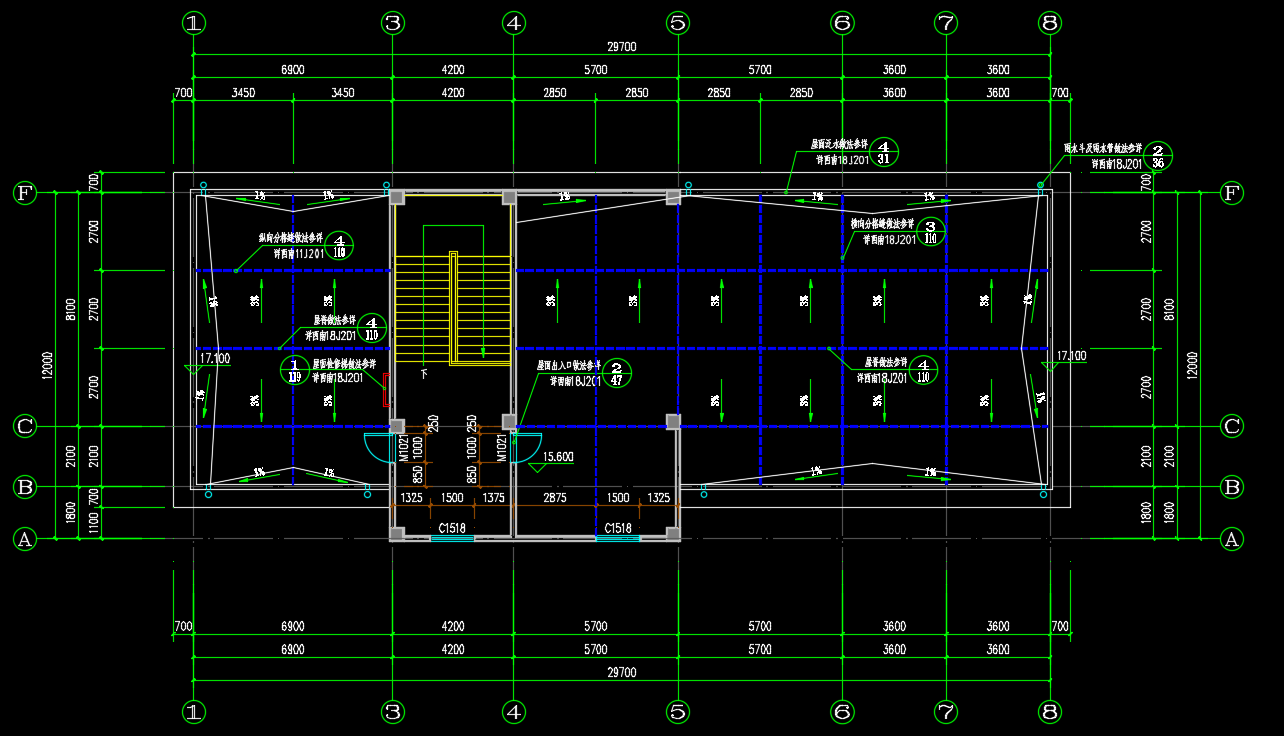

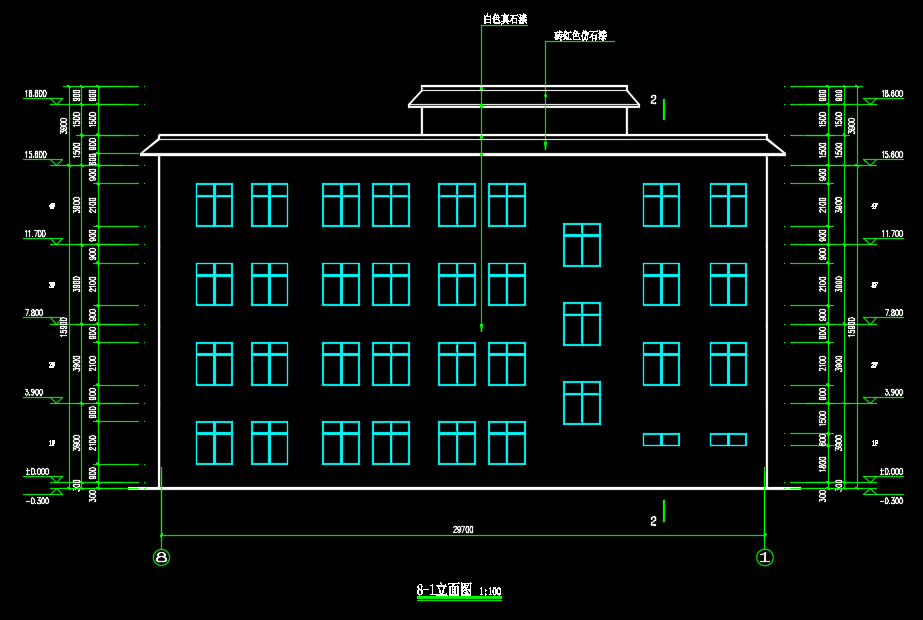

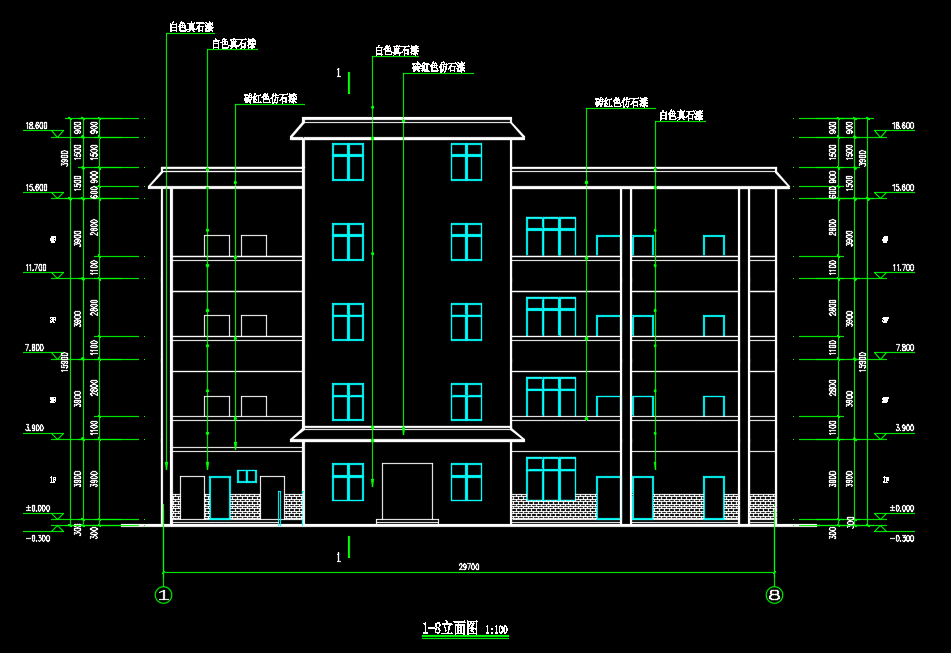

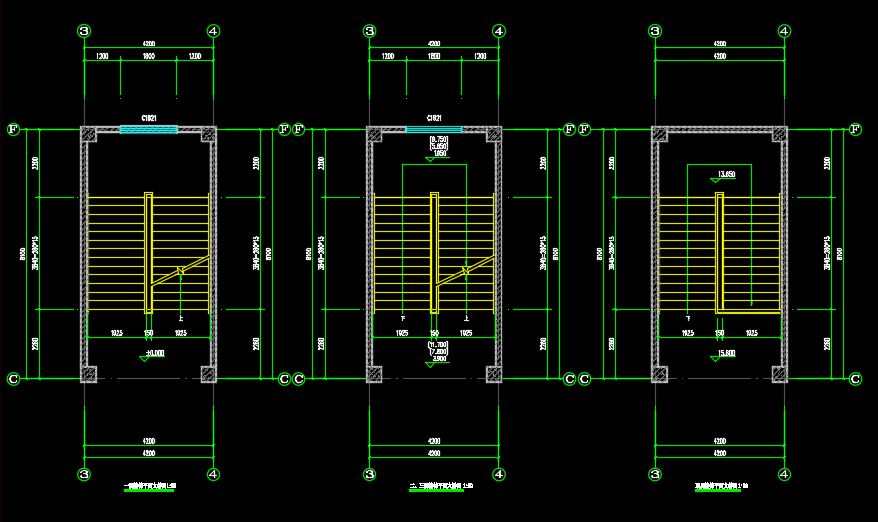

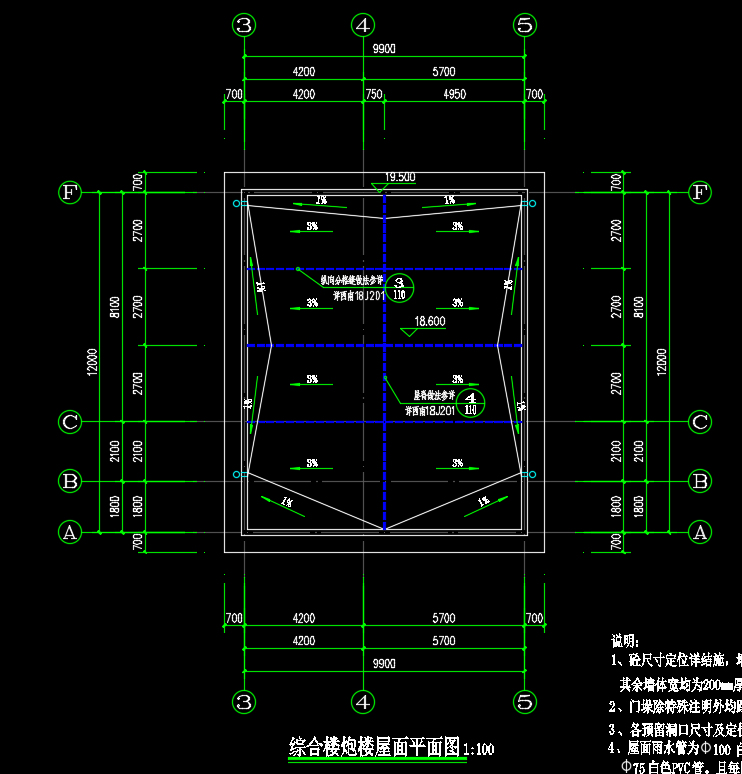

四层框架结构小学综合楼建筑施工图纸包括了总平面图、综合楼一层平面图、综合楼二层平面图、综合楼四层平面图、综合楼屋面平面图、综合楼炮楼屋面平面图、立面图、剖面图、楼梯剖面大样图、楼梯平面大样图、楼梯栏杆大样示意图、卫生间大样图、多功能教室平面大样图、计算机教室平面大样图、科学教室平面大样图、断面图、日照分析图等。
