断路器的控制电路 19P

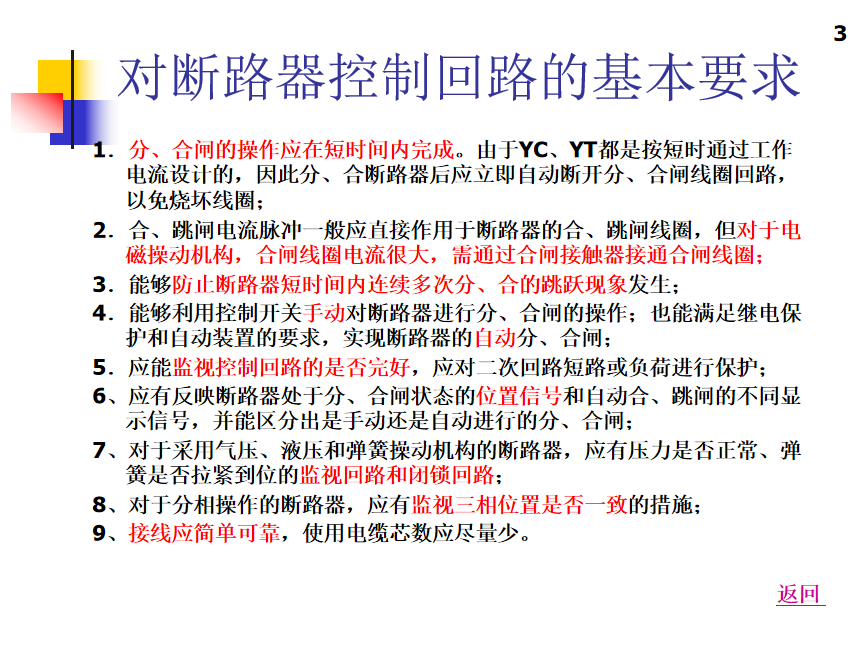

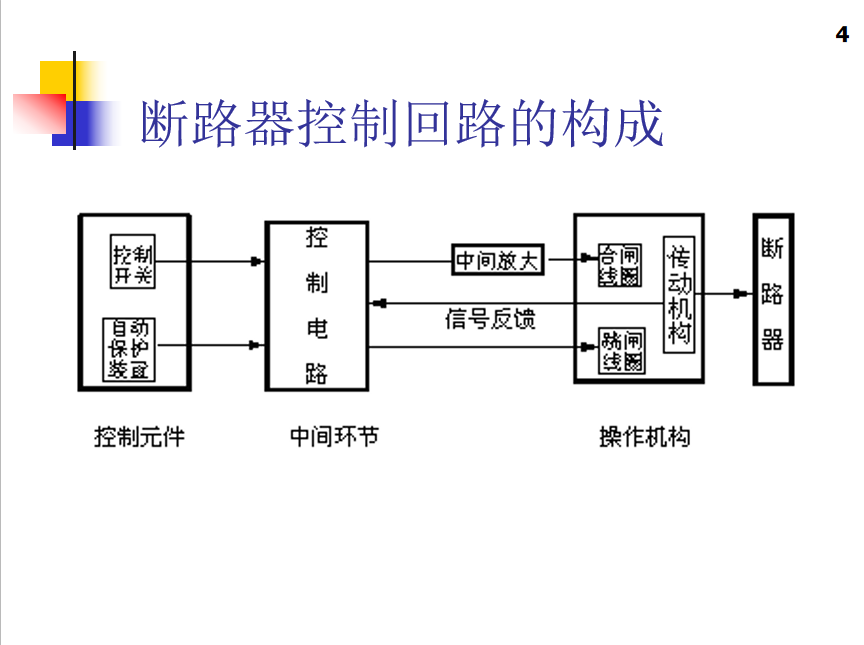

对断路器控制回路的基本要求
1．分、合闸的操作应在短时间内完成。由于YC、YT都是按短时通过工作电流设计的，因此分、合断路器后应立即自动断开分、合闸线圈回路，以免烧坏线圈；
2．合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈，但对于电磁操动机构，合闸线圈电流很大，需通过合闸接触器接通合闸线圈；
3．能够防止断路器短时间内连续多次分、合的跳跃现象发生；

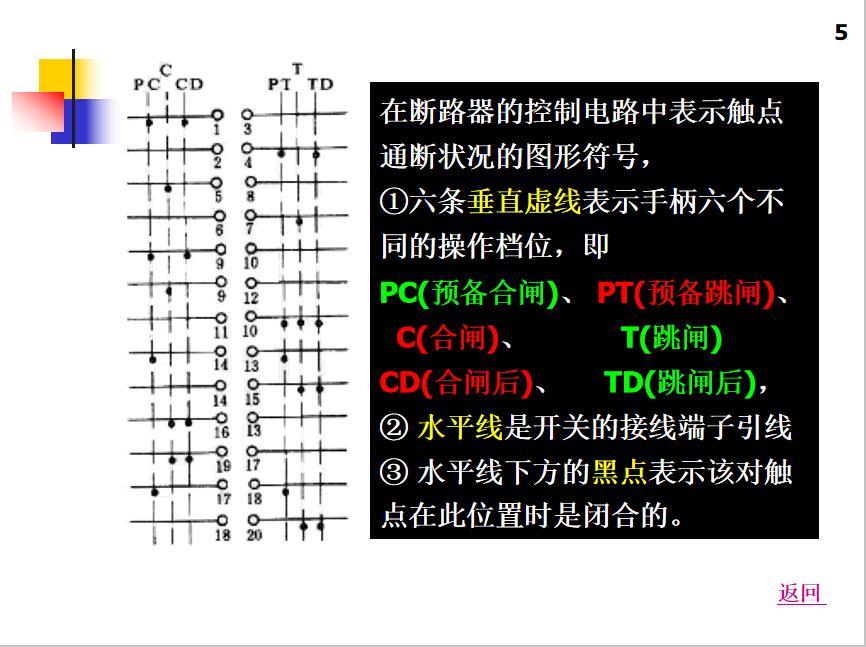

4．能够利用控制开关手动对断路器进行分、合闸的操作；也能满足继电保护和自动装置的要求，实现断路器的自动分、合闸；
5．应能监视控制回路的是否完好，应对二次回路短路或负荷进行保护；
6、应有反映断路器处于分、合闸状态的位置信号和自动合、跳闸的不同显示信号，并能区分出是手动还是自动进行的分、合闸；
7、对于采用气压、液压和弹簧操动机构的断路器，应有压力是否正常、弹簧是否拉紧到位的监视回路和闭锁回路；
8、对于分相操作的断路器，应有监视三相位置是否一致的措施；
9、接线应简单可靠，使用电缆芯数应尽量少。
