桥梁桩基础课程设计任务书与指导书 11P

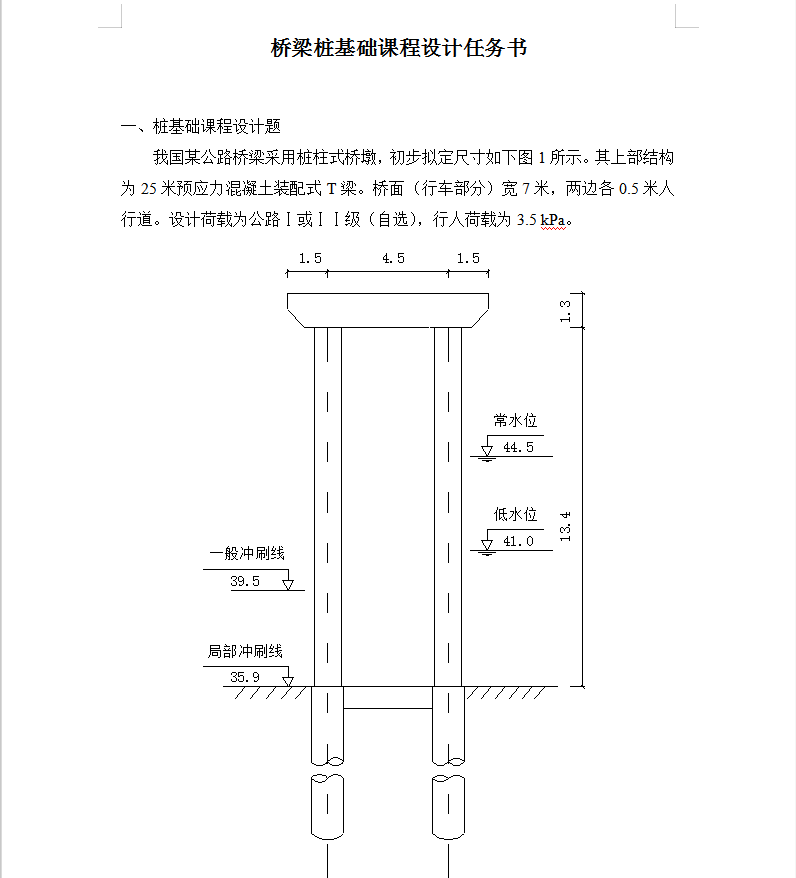

我国某公路桥梁采用桩柱式桥墩，初步拟定尺寸如下图1所示。其上部结构为25米预应力混凝土装配式T梁。桥面（行车部分）宽7米，两边各0.5米人行道。设计荷载为公路Ⅰ或ⅠⅠ级（自选），行人荷载为3.5 kPa。

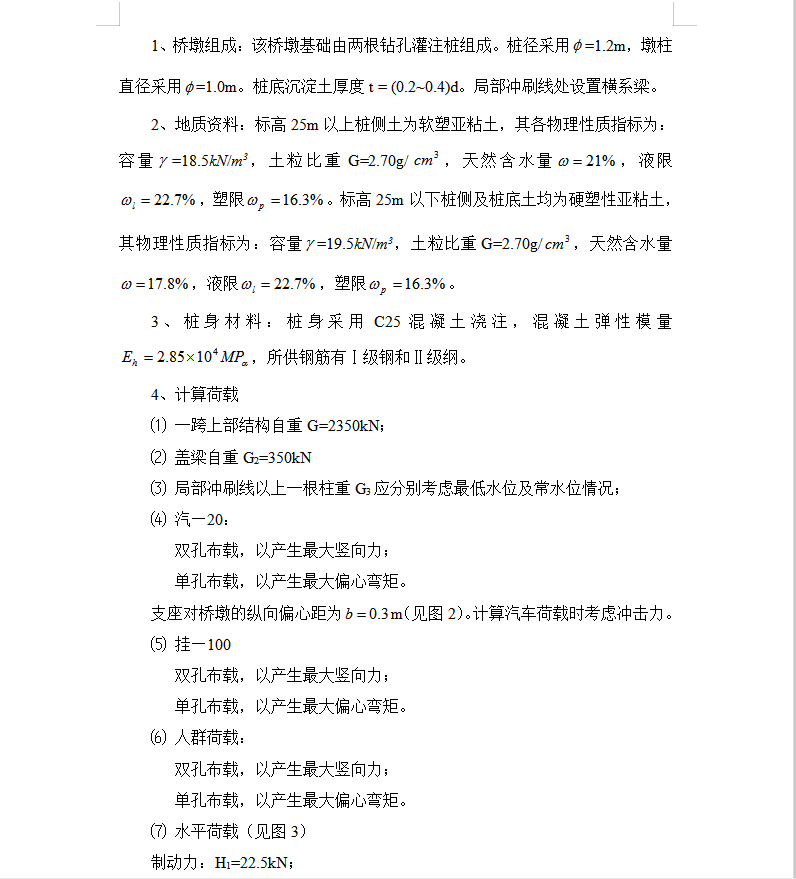

1、桥墩组成：该桥墩基础由两根钻孔灌注桩组成。桩径采用=1.2m，墩柱直径采用=1.0m。桩底沉淀土厚度t = (0.2~0.4)d。局部冲刷线处设置横系梁。
2、地质资料：标高25m以上桩侧土为软塑亚粘土，其各物理性质指标为：容量=18.5kN/m3，土粒比重G=2.70g/，天然含水量，液限，塑限。标高25m以下桩侧及桩底土均为硬塑性亚粘土，其物理性质指标为：容量=19.5kN/m3，土粒比重G=2.70g/，天然含水量，液限，塑限。
3、桩身材料：桩身采用C25混凝土浇注，混凝土弹性模量，所供钢筋有Ⅰ级钢和Ⅱ级纲。
4、计算荷载
⑴ 一跨上部结构自重G=2350kN；
⑵ 盖梁自重G2=350kN
⑶ 局部冲刷线以上一根柱重G3应分别考虑最低水位及常水位情况；
⑷ 汽―20：
双孔布载，以产生最大竖向力；
单孔布载，以产生最大偏心弯矩。

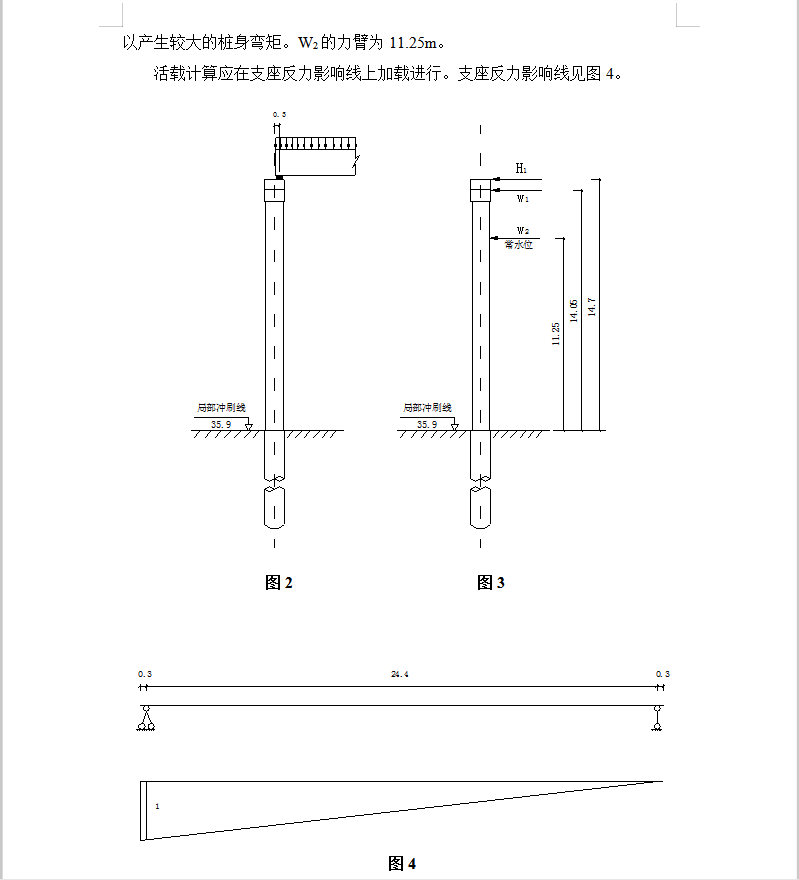

支座对桥墩的纵向偏心距为m（见图2）。计算汽车荷载时考虑冲击力。
⑸ 挂―100
双孔布载，以产生最大竖向力；
单孔布载，以产生最大偏心弯矩。
