大跨径变截面连续箱梁施工组织设计 7P

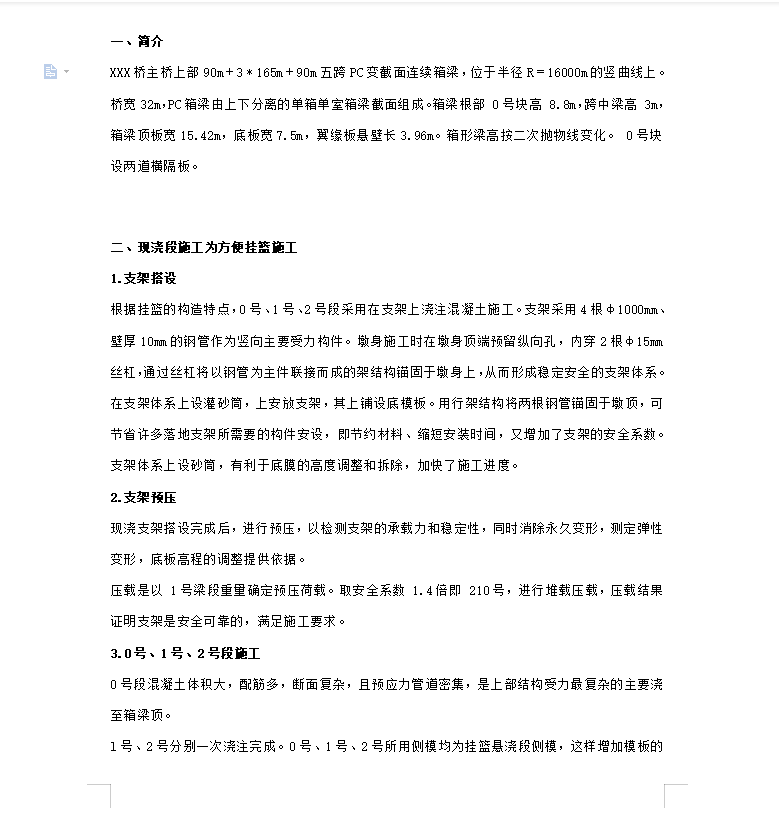

XXX桥主桥上部90m＋3 * 165m＋90m五跨PC变截面连续箱梁，位于半径R＝16000m的竖曲线上。桥宽32m，PC箱梁由上下分离的单箱单室箱梁截面组成。箱梁根部 0号块高 8.8m，跨中梁高 3m，箱梁顶板宽15.42m，底板宽7.5m，翼缘板悬壁长3.96m。箱形梁高按二次抛物线变化。 0号块设两道横隔板。
根据挂篮的构造特点，0号、1号、2号段采用在支架上浇注混凝土施工。支架采用4根φ1000mm、壁厚10mm的钢管作为竖向主要受力构件。墩身施工时在墩身顶端预留纵向孔，内穿2根φ15mm丝杠，通过丝杠将以钢管为主件联接而成的架结构锚固于墩身上，从而形成稳定安全的支架体系。
