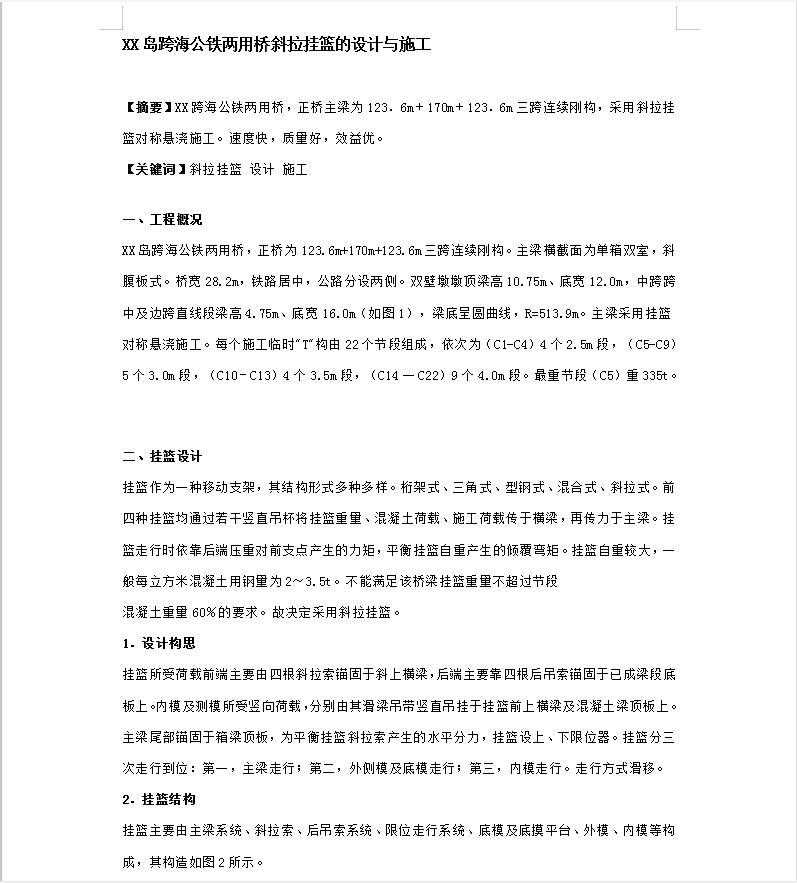

28.2m宽跨海公铁两用桥斜拉挂篮的设计与施工 8P

【摘要】XX跨海公铁两用桥，正桥主梁为123．6m＋170m＋123．6m三跨连续刚构，采用斜拉挂篮对称悬浇施工。速度快，质量好，效益优。
【关键词】斜拉挂篮 设计 施工
一、工程概况
XX岛跨海公铁两用桥，正桥为123.6m+170m+123.6m三跨连续刚构。主梁横截面为单箱双室，斜腹板式。桥宽28.2m，铁路居中，公路分设两侧。双壁墩墩顶梁高10.75m、底宽12.0m，中跨跨中及边跨直线段梁高4.75m、底宽16.0m（如图1），梁底呈圆曲线，R=513.9m。主梁采用挂篮对称悬浇施工。每个施工临时"T"构由22个节段组成，依次为（C1-C4）4个2.5m段，（C5-C9）5个3.0m段，（C10－C13）4个3.5m段，（C14一C22）9个4.0m段。最重节段（C5）重335t。
