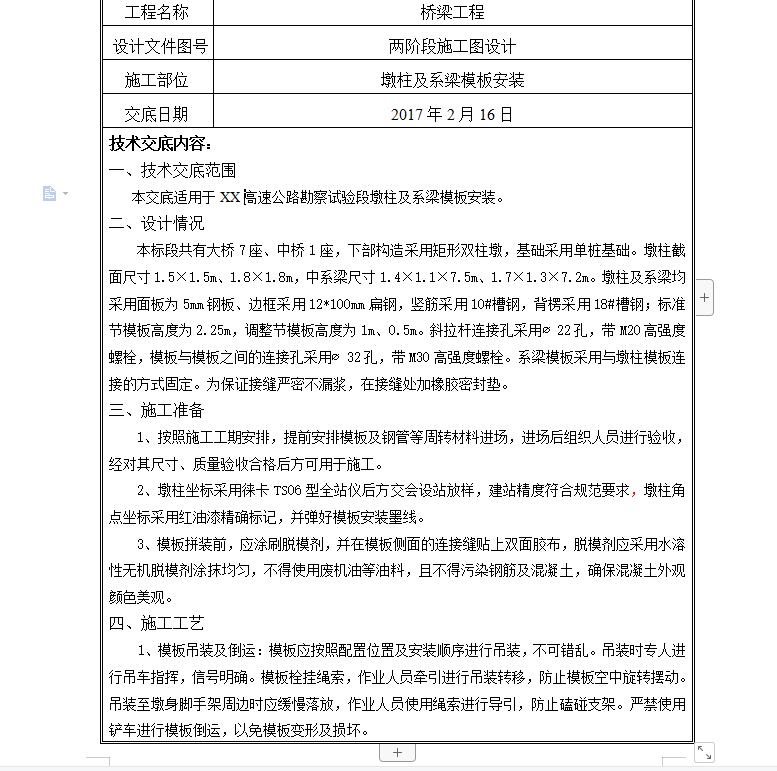

交底适用于XX高速公路勘察试验段墩柱及系梁模板安装。
本标段共有大桥7座、中桥1座，下部构造采用矩形双柱墩，基础采用单桩基础。墩柱截面尺寸1.5×1.5m、1.8×1.8m，中系梁尺寸1.4×1.1×7.5m、1.7×1.3×7.2m。墩柱及系梁均采用面板为5mm钢板、边框采用12*100mm扁钢，竖筋采用10#槽钢，背楞采用18#槽钢；标准节模板高度为2.25m，调整节模板高度为1m、0.5m。斜拉杆连接孔采用∅22孔，带M20高强度螺栓，模板与模板之间的连接孔采用∅32孔，带M30高强度螺栓。系梁模板采用与墩柱模板连接的方式固定。为保证接缝严密不漏浆，在接缝处加橡胶密封垫。
