高墩滑模施工工艺介绍 33P

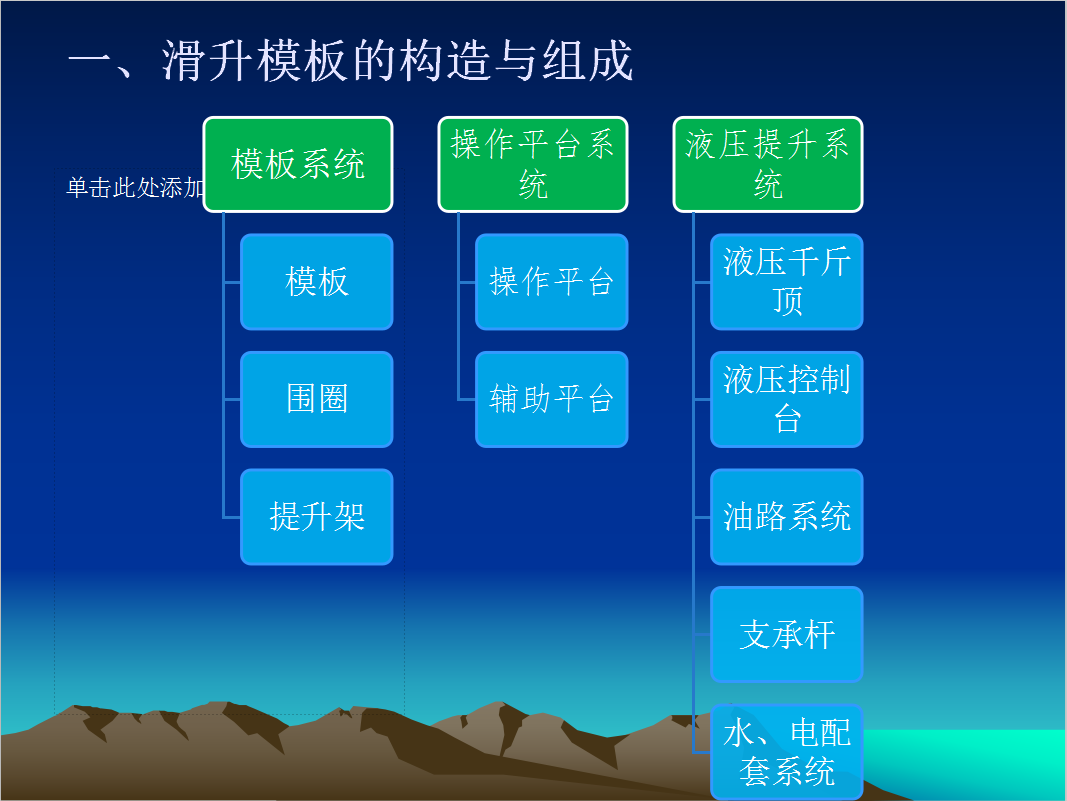

模板体系

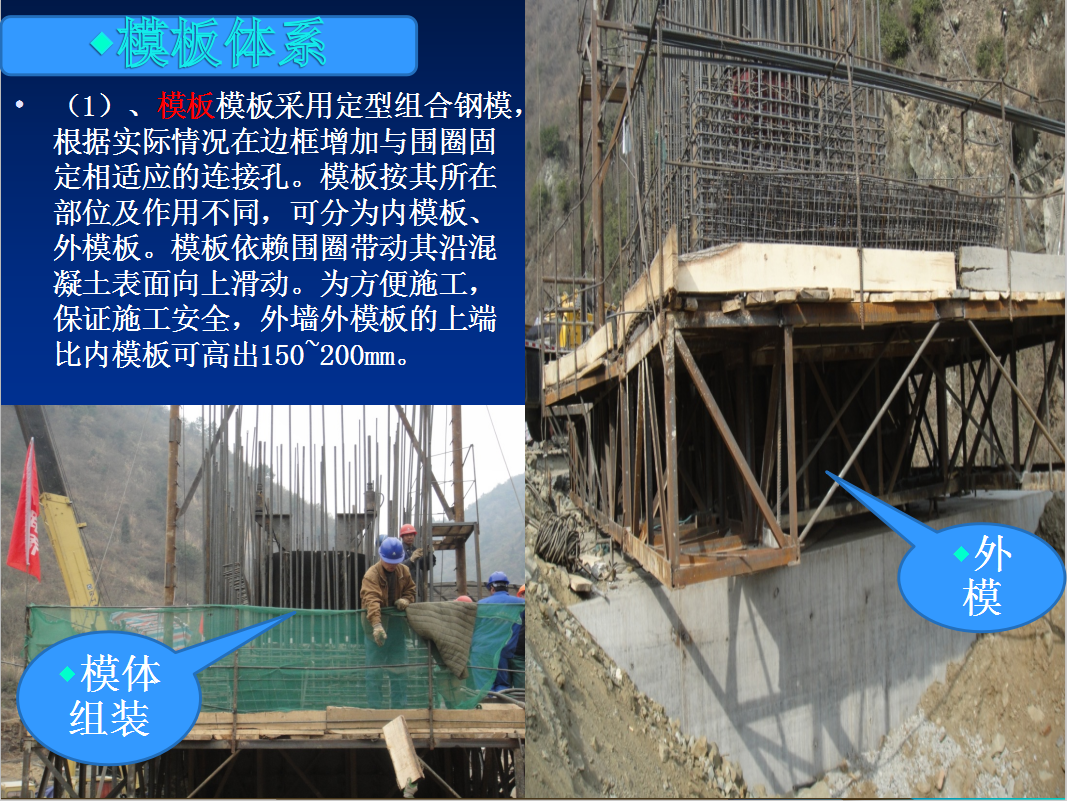

（1）模板模板采用定型组合钢模，根据实际情况在边框增加与围圈固定相适应的连接孔。模板按其所在部位及作用不同，可分为内模板、外模板。模板依赖围圈带动其沿混凝土表面向上滑动。为方便施工，保证施工安全，外墙外模板的上端比内模板可高出150~200mm。
（2）围圈
围圈的主要作用是增加模板刚度，并为后续工序施工（墩顶帽梁）提供工作平台。
模板与围圈的连接、围圈与提升架的连接一般采用焊接刚性连接。
围圈在工作时，承受由模板传递来的混凝土侧压力、冲击力和风荷载等水平荷载及滑升时的摩阻力，操作平台自重荷载，作用于操作平台上的静荷载和施工荷载等竖向荷载，并将其传递到提升架、千斤顶和支撑杆上。
（3）、提升架  门型提升架：立面构造形式为单横梁“Π”形，提升架的立柱采用D159钢管制作，其主要作用是提升混凝土及墩身钢筋等材料，提升架的横梁与立柱采用刚性连接，两者的轴线应在同一水平面内。
F型提升架：当千斤顶爬升时，通过F型提升架带动围圈、模板及操作平台等一起向上滑动，并将爬升时产生的竖向荷载传递到千斤顶和支撑杆。
