汉十铁路CRTSⅠ型无砟轨道施工技术培训 101P

1.1 内容简介

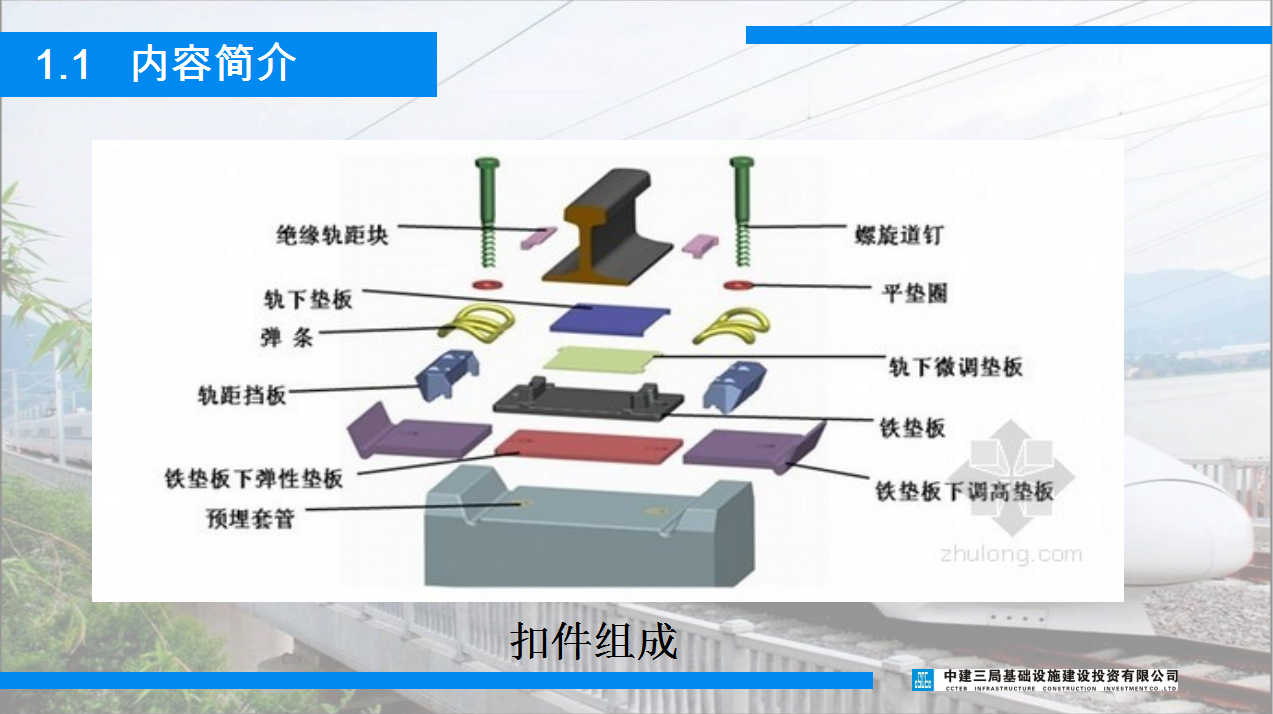

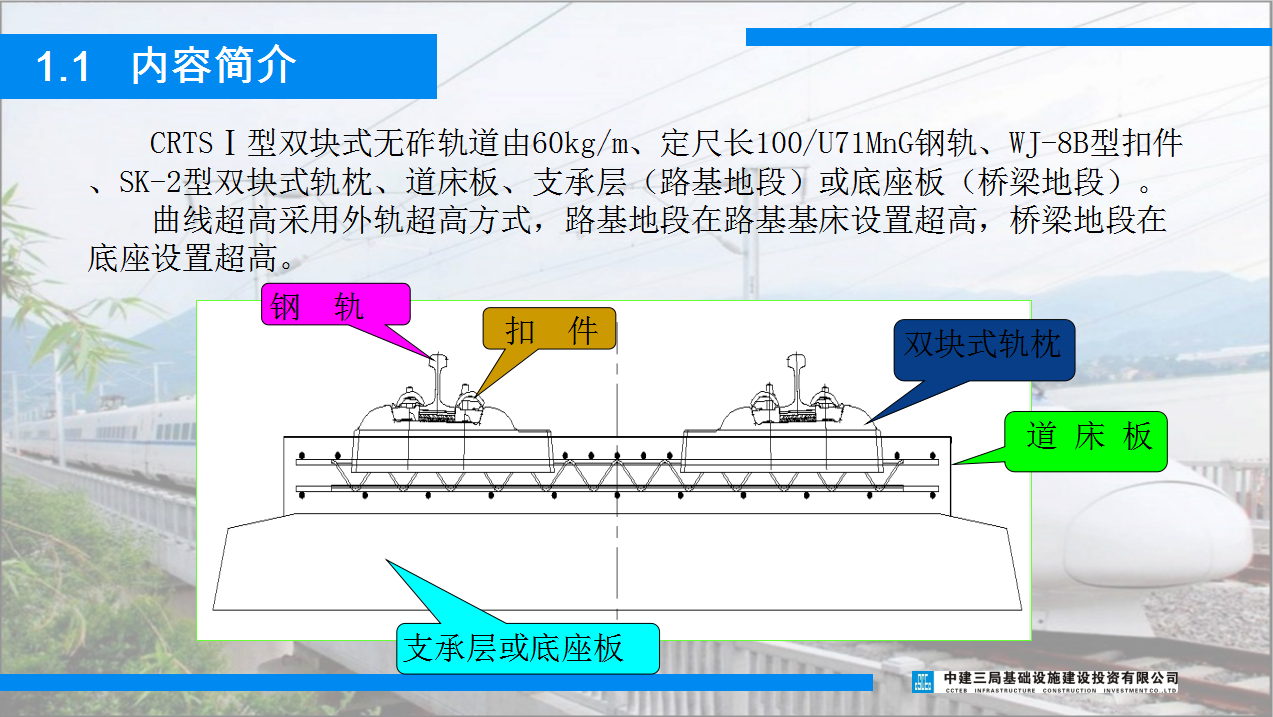

CRTSⅠ型双块式无砟轨道由60kg/m、定尺长100/U71MnG钢轨、WJ-8B型扣件、SK-2型双块式轨枕、道床板、支承层（路基地段）或底座板（桥梁地段）。
曲线超高采用外轨超高方式，路基地段在路基基床设置超高，桥梁地段在底座设置超高。

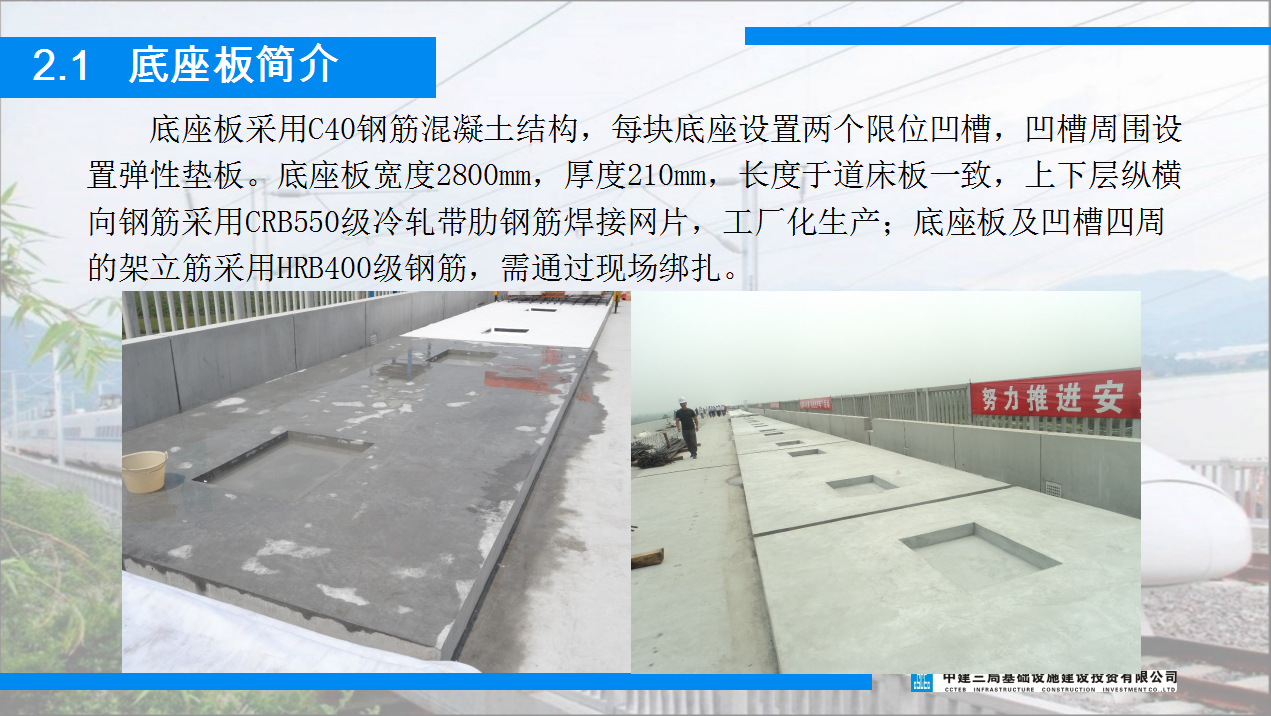

2.1 底座板简介
底座板采用C40钢筋混凝土结构，每块底座设置两个限位凹槽，凹槽周围设置弹性垫板。底座板宽度2800mm，厚度210mm，长度于道床板一致，上下层纵横向钢筋采用CRB550级冷轧带肋钢筋焊接网片，工厂化生产；底座板及凹槽四周的架立筋采用HRB400级钢筋，需通过现场绑扎。
2.2 底座板施工流程
2.3 底座板施工工艺
梁面处理：
步骤1：对于梁面轨道2.8m范围拉毛，弹出两边作业线，拉毛深度满足1.8～2.2mm、拉毛面积不小于75%，露出新鲜骨料。拉毛过程中及时吹风机及钢丝刷清除槽内的灰尘，桥面存在浮渣、浮浆时应采用人工或电锤进行凿除，并不得破坏梁面。
步骤2：清理桥面全部杂物、油污及积水。
