三层厂房暖通安装CAD大样图纸

本工程为XX有限公司1#厂房建设项目，项目位于XX。建筑共3层，高18米，总建筑面积约11771.2平方米。整个厂房生产类别为丙类，局部为洁净区。
设计范围
1.洁净空调设计；
2.外包等舒适空调设计；
3.外包、走廊等排烟设计
试压
1.管道安装完成后，应进行水压试验，试验压力按系统顶点工作压力加建筑物总高度的静水压确定，但不得小于0.6MPa，在10min内压降不超过20kPa为合格.若系统低点压力大于所能承受的压力时，应分层进行水压试验.
2.经试压合格后，应对系统进行反复冲洗，直到排放水中不夹带泥沙、铁屑等杂物，且水色不浑浊时方为合格。在进行冲洗之前，应先拆去过滤器的滤网，待冲洗工作结束后再行装上，管路系统冲洗时，水流需从所有热交换设备旁通流过。

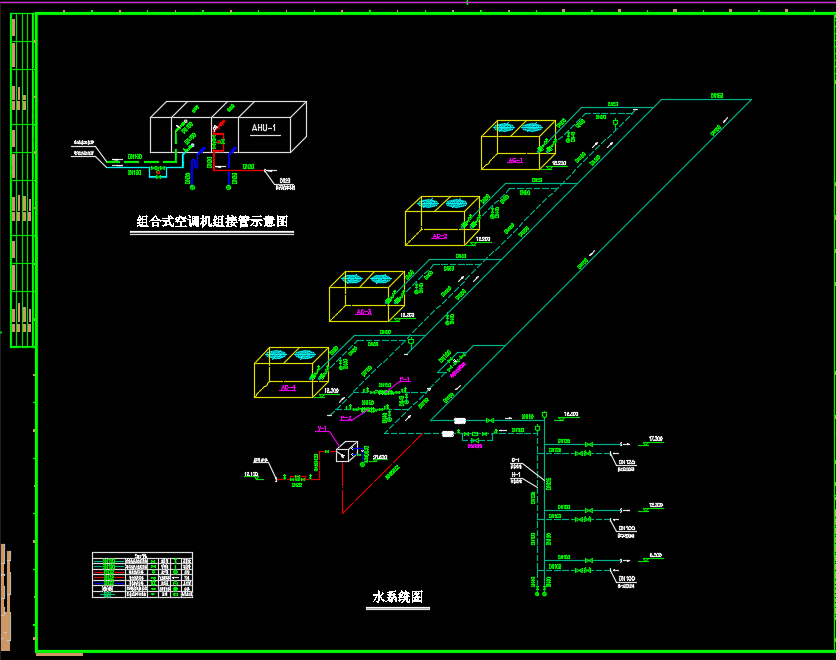

三层厂房暖通安装CAD大样图纸，包括：组合式空调机组组装图、水系统图、安装大样图
