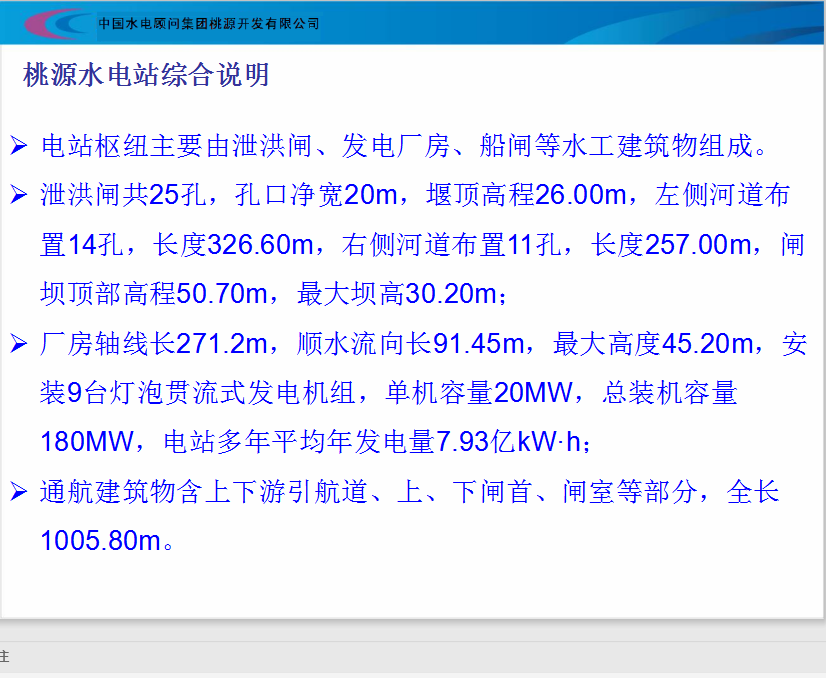

泄洪闸布置于左右槽的主槽，左槽布置14孔泄洪闸，右槽布置11孔泄洪闸，孔口净宽均为20m，泄洪闸中墩厚3.2m，边墩厚2.5m，泄洪闸坝段总长583.60m。泄洪闸堰面采用宽顶堰，建基面高程20.50m，堰顶高程26.0m，坝顶高程50.70m，最大坝高30.70m。溢流堰下游接消力池或护坦，闸墩顺水方向长29.0m，闸墩上游侧设置牛腿，布置坝顶交通桥，交通桥面宽9m。
