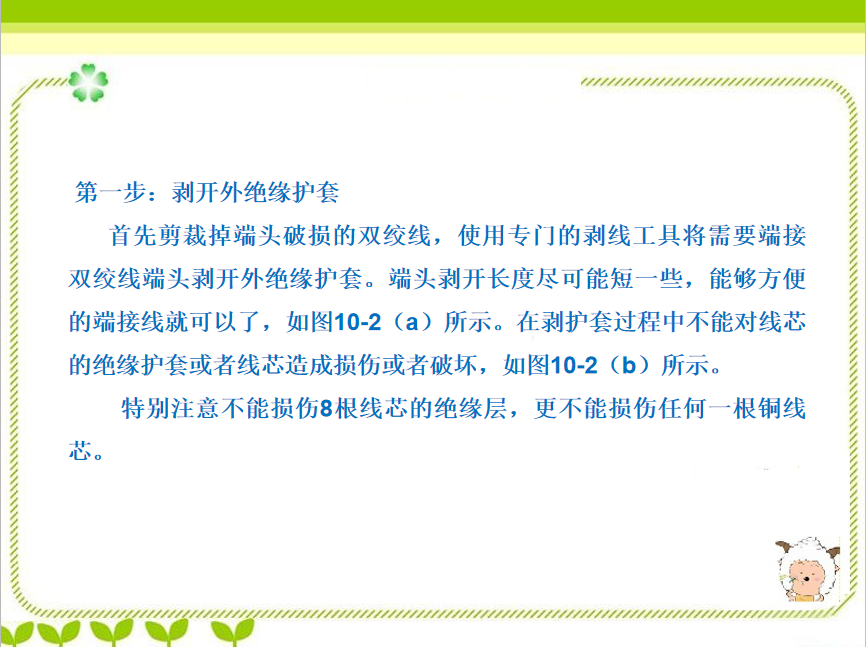

第一步：剥开外绝缘护套
首先剪裁掉端头破损的双绞线，使用专门的剥线工具将需要端接双绞线端头剥开外绝缘护套。端头剥开长度尽可能短一些，能够方便的端接线就可以了。在剥护套过程中不能对线芯的绝缘护套或者线芯造成损伤或者破坏。
特别注意不能损伤8根线芯的绝缘层，更不能损伤任何一根铜线芯。

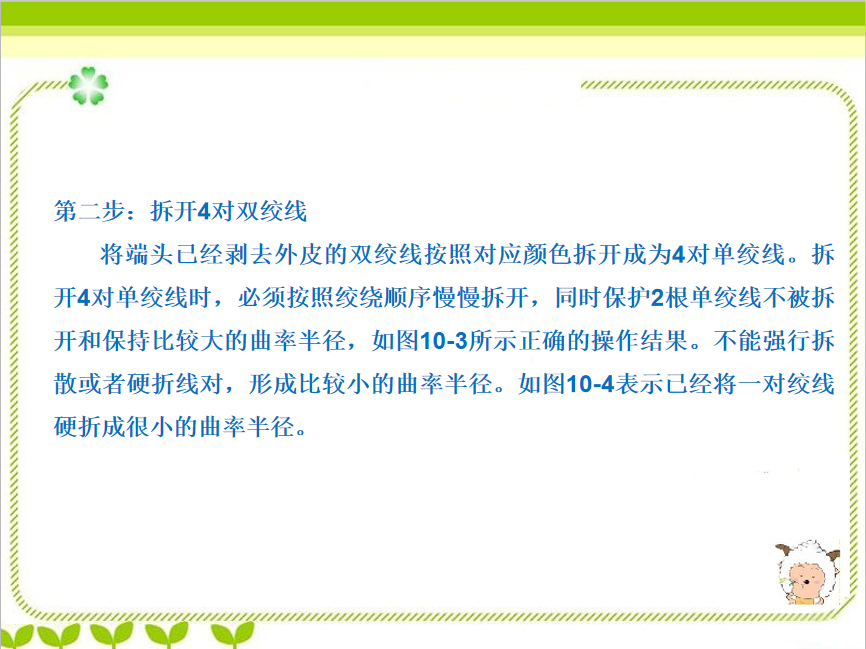

第二步：拆开4对双绞线
将端头已经剥去外皮的双绞线按照对应颜色拆开成为4对单绞线。拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。不能强行拆散或者硬折线对，形成比较小的曲率半径。如图10-4表示已经将一对绞线硬折成很小的曲率半径。
