城市快速路四车道双洞分离式新奥法隧道设计图纸

XX快速路三期工程XX水库XX隧道位于XX山郊野公园内，XX隧道从XX水库南侧水源保护区外围绕过，穿越水库南侧山体。隧道左、右线为双洞分离式隧道，单洞四车道，设计行车速度80km/h。
左线隧道设计起止里程：ZK12+547～ZK13+760,全长1213m；右线隧道设计起止里程：YK12+545～YK13+737,全长1192m。
其中位于第三标段（土建）范围内左、右线隧道起止里程分别为：ZK12+547～ZK13+140（长593m）、YK12+545～YK13+140（长595m）。三标范围内，除主体隧道外，设有左右线入口洞门、人行横通道1处、车行横通道1处。
XX隧道纵向坡度0.591%，坡向小里程方向。隧道最大埋深约为163m。

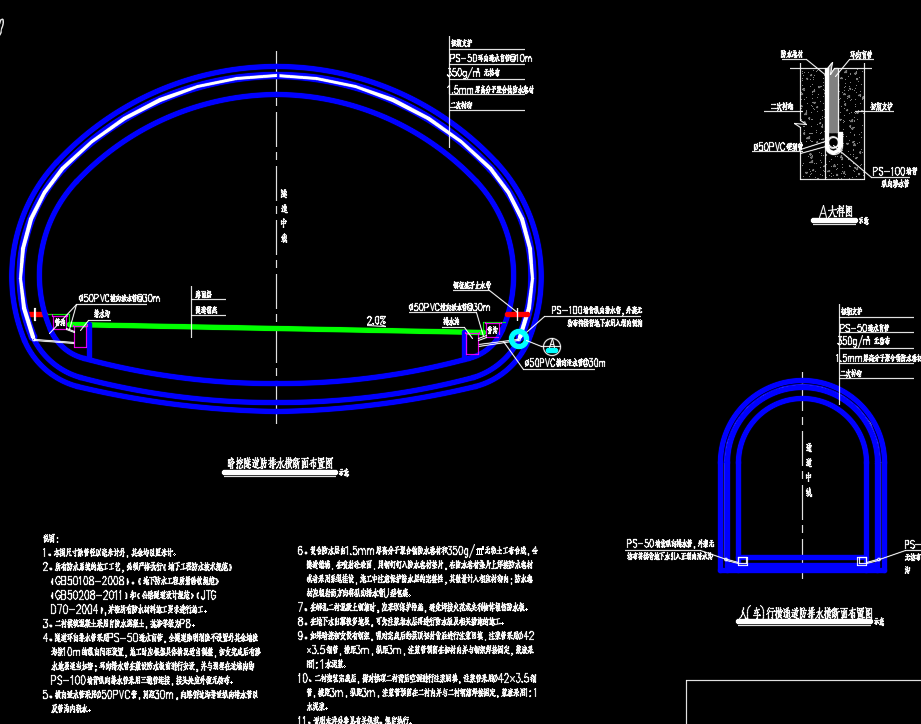

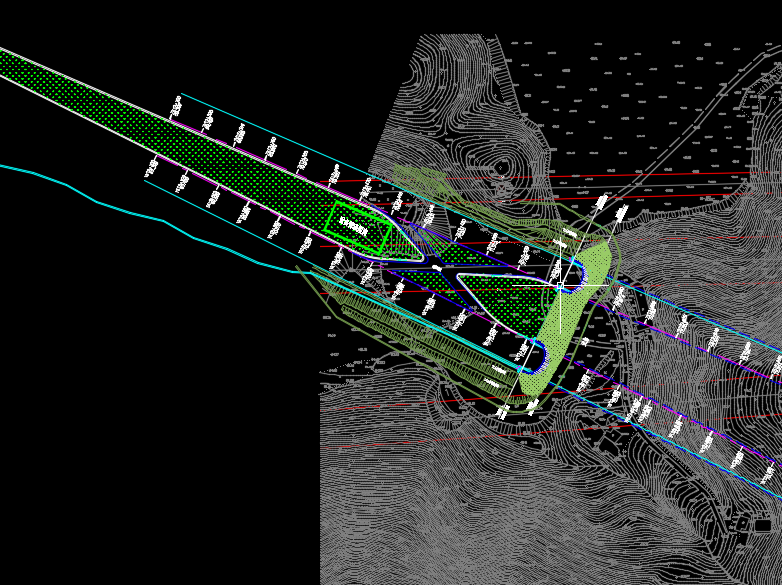

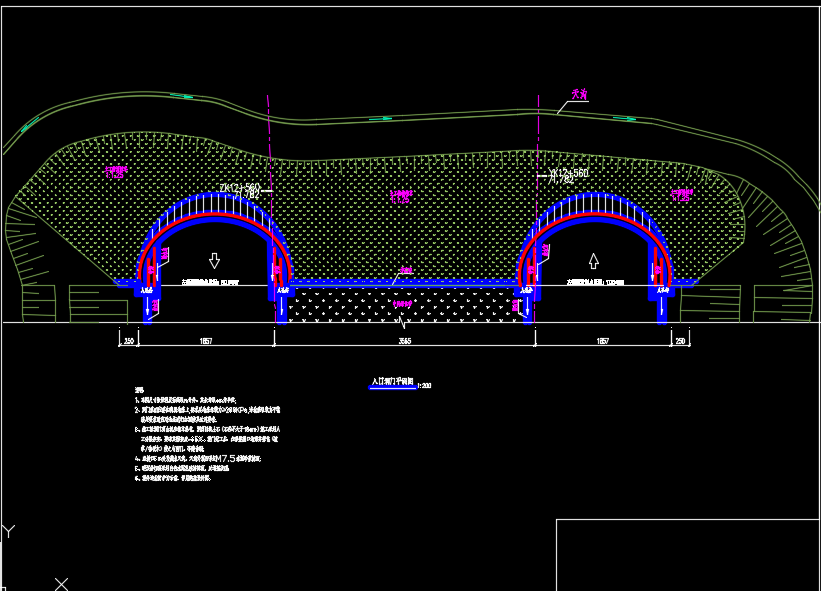

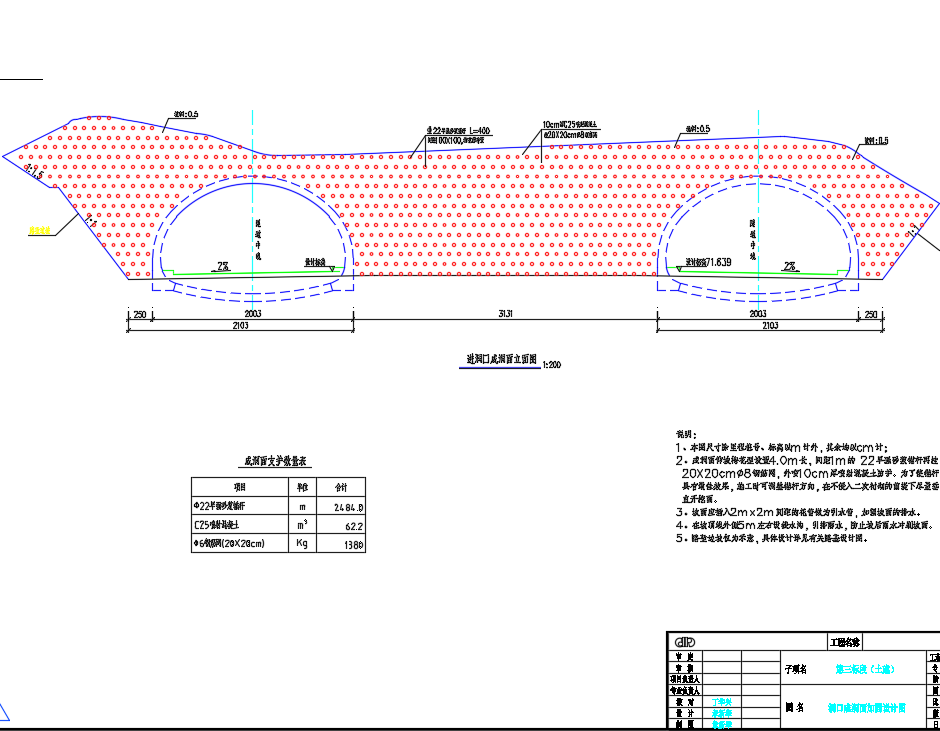

城市快速路四车道双洞分离式新奥法隧道设计图纸包括隧道总平面图、左线隧道地质纵断面图、隧道入口洞门总平面图、隧道入口洞门平面布置图、隧道入口洞门平面布置图、隧道入口洞门剖面图、洞口成洞面加固设计图、削竹式洞门配筋图、隧道净空断面图、Ⅴ级围岩加强衬砌断面图、Ⅴ级围岩衬砌断面图、Ⅳ级围岩衬砌断面图、Ⅲ级围岩衬砌断面图、明洞衬砌断面图、Ⅴ级围岩（加强）衬砌断面初支钢架图、Ⅳ级围岩衬砌断面初支钢架图等
