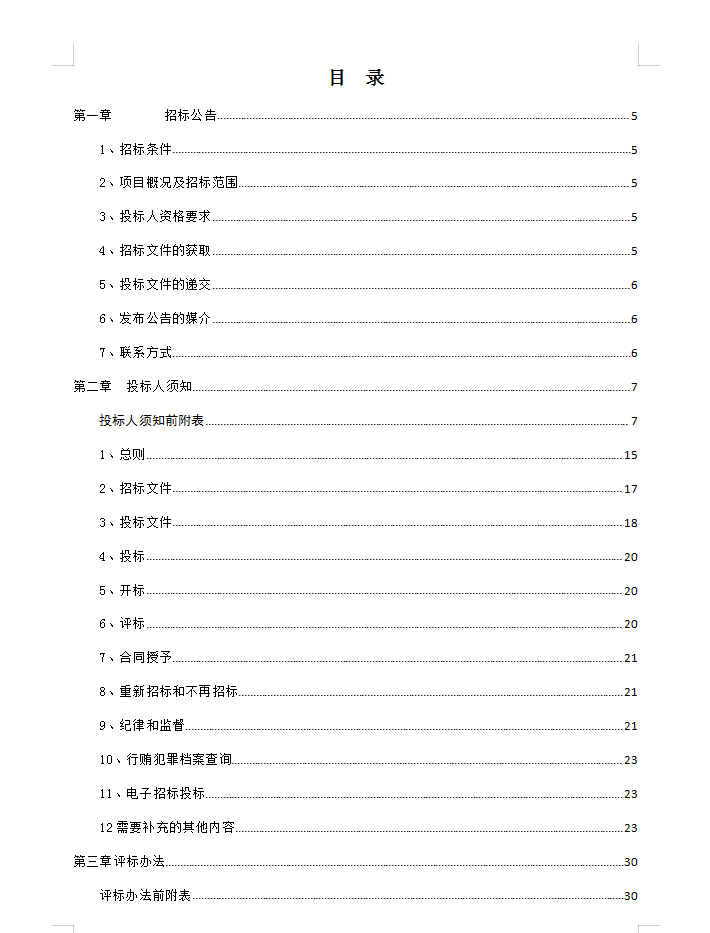

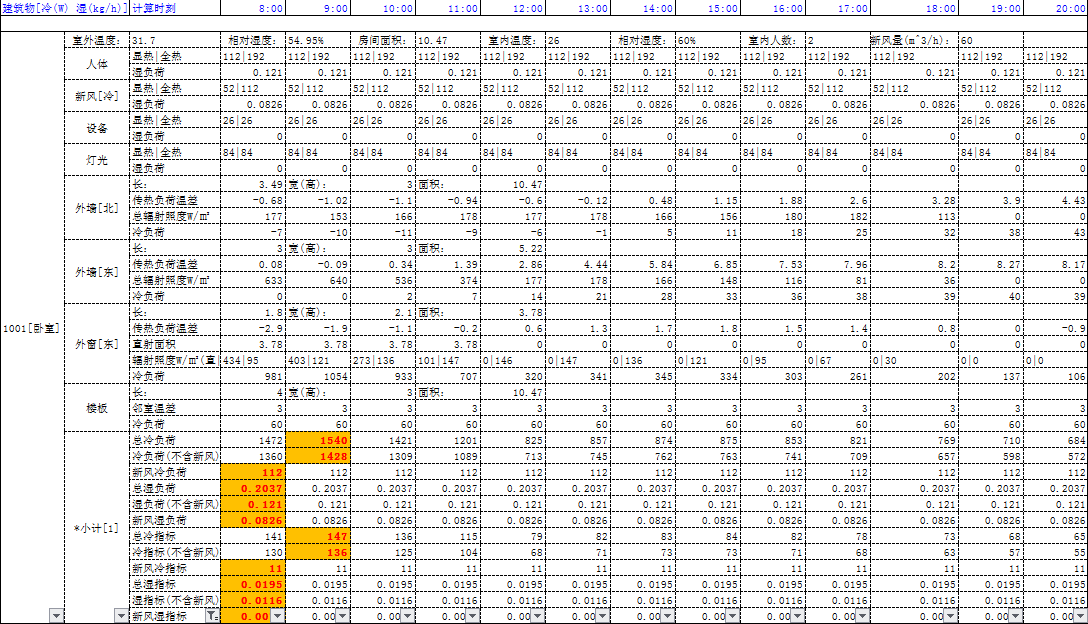

棚户区改造项目暖通施工图纸（含招标文件、计算书）

本项目总建设用地面积54606.69平方米（约81.91亩），总建筑面积255022.47平方米，其中地上建筑面积198759.44平方米，主要包括住宅161557.11平方米，商业35395.93平方米，居委会办公服务用房188.67平方米，社区活动室及其他用房508.68平方米，幼儿园1109.05平方米，地下建筑面积56263.03平方米，地下停车位1808个。
本图为XX2018年XX棚户区改造项目通风及防排烟施工图。本项目地面部分楼梯间、合用前室设置机械加压送风系统,地下部分楼梯间设置机械加压送风系统。车库按防烟分区分别设置机械排风排烟、机械补风系统;排风量按照6次计算确定,排烟量按照规范选择确定，水泵房设置机械送风、机械排风系统。平时通风换气次数按照6次计算确定。配电房设置机械送风、机械排风系统。平时通风换气次数按照12次计算确定.发电机房采用喷淋灭火，面积超50平方，设置平时机械排风排烟、自然补风系统及发电机运行时的自然补风系统并预留排烟井。发电机房平时通风换气次数按照10次计算确定。

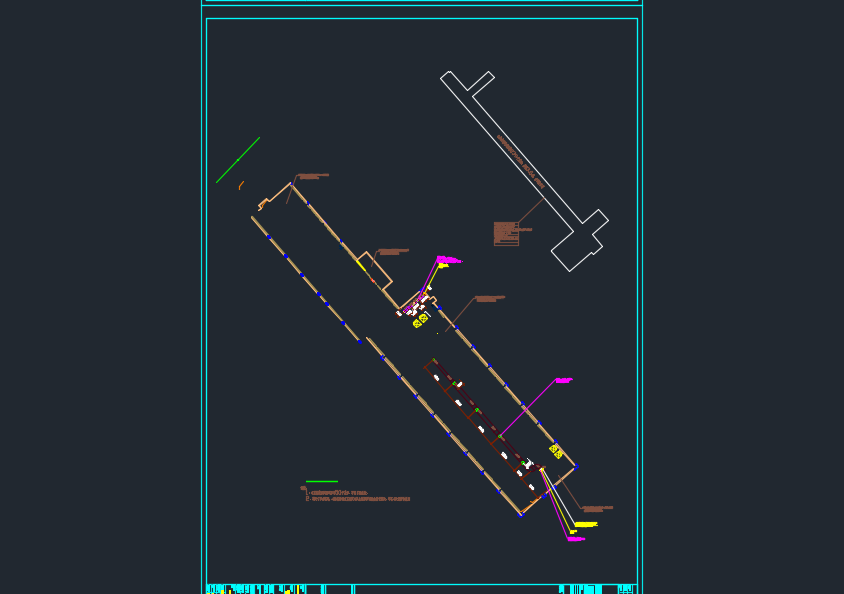

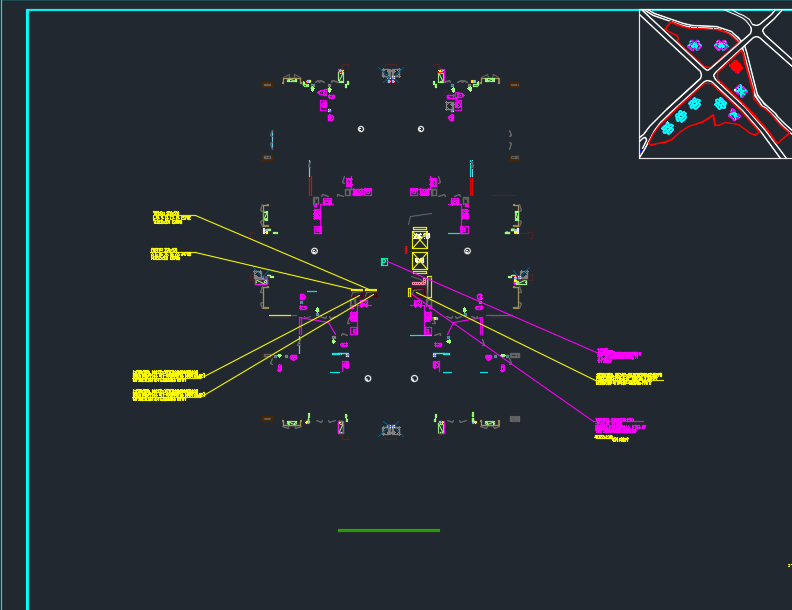

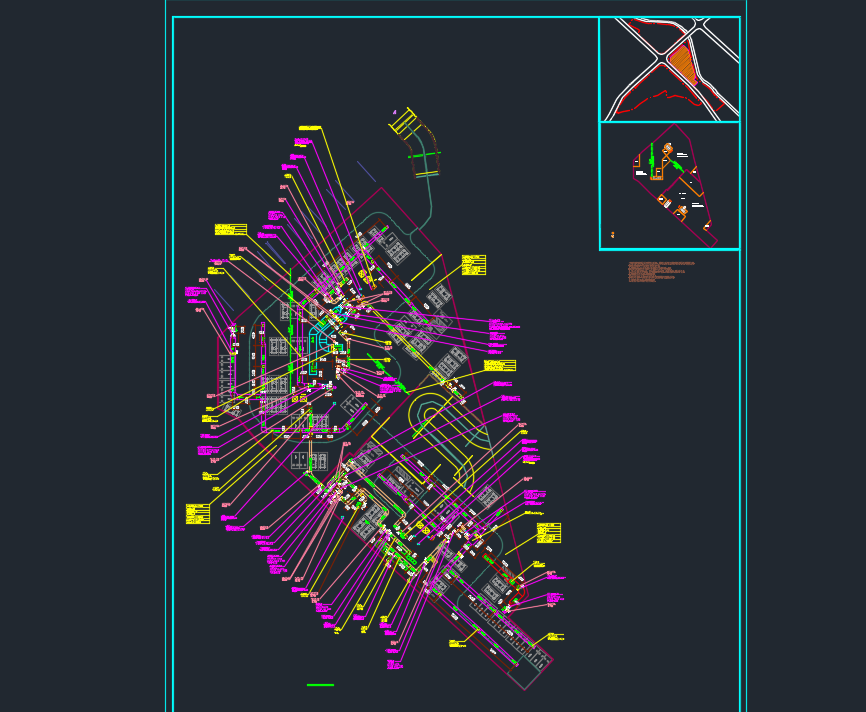

棚户区改造项目暖通施工图纸，包括：通风平面图、屋顶构件层通风平面图、正压送风系统原理图
