医院安装工程施工组织设计(含通风空调、给排水及铜管安装等)

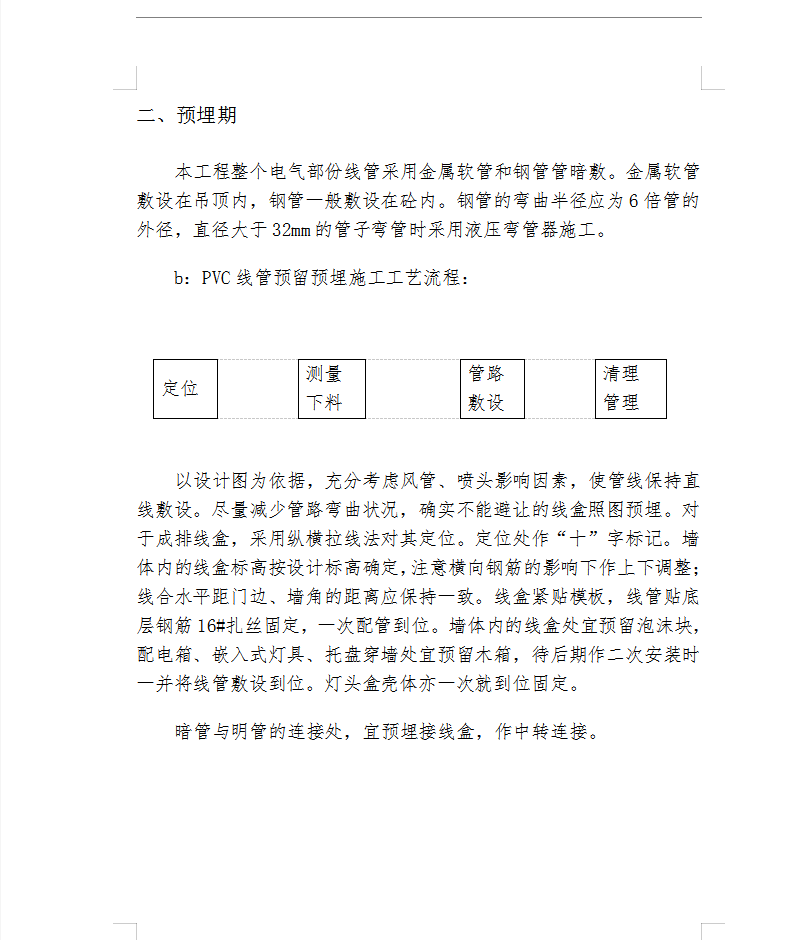

本工程整个电气部份线管采用金属软管和钢管管暗敷。金属软管敷设在吊顶内，钢管一般敷设在砼内。钢管的弯曲半径应为6倍管的外径，直径大于32mm的管子弯管时采用液压弯管器施工。
以设计图为依据，充分考虑风管、喷头影响因素，使管线保持直线敷设。尽量减少管路弯曲状况，确实不能避让的线盒照图预埋。对于成排线盒，采用纵横拉线法对其定位。定位处作“十”字标记。墙体内的线盒标高按设计标高确定，注意横向钢筋的影响下作上下调整；线合水平距门边、墙角的距离应保持一致。线盒紧贴模板，线管贴底层钢筋16#扎丝固定，一次配管到位。墙体内的线盒处宜预留泡沫块，配电箱、嵌入式灯具、托盘穿墙处宜预留木箱，待后期作二次安装时一并将线管敷设到位。灯头盒壳体亦一次就到位固定。
暗管与明管的连接处，宜预埋接线盒，作中转连接。

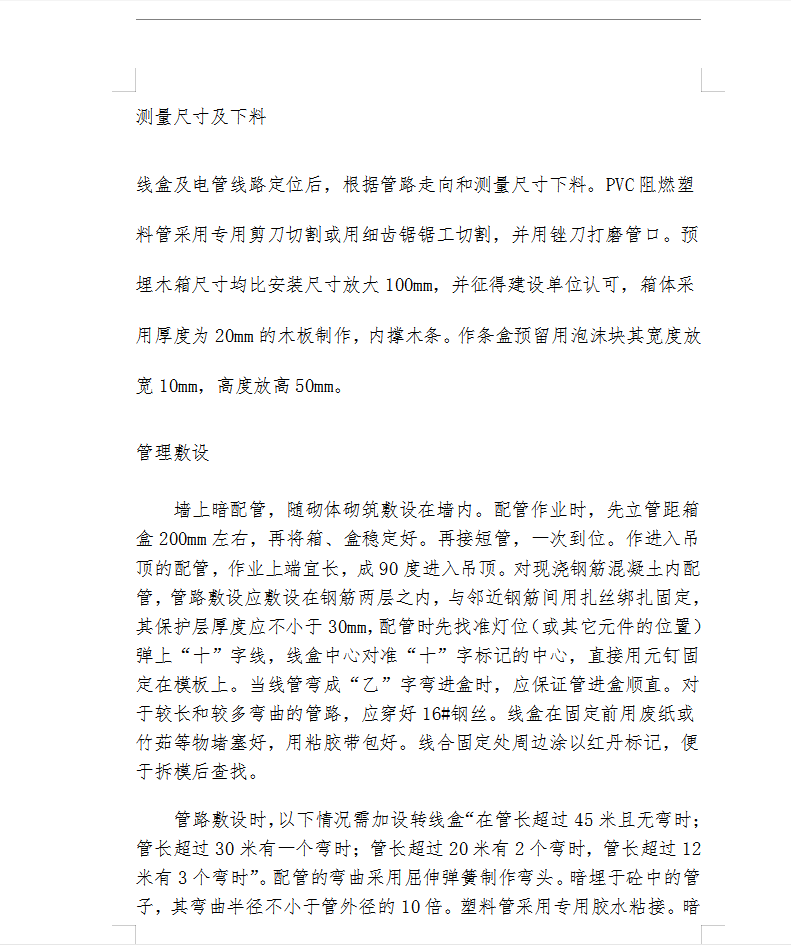

测量尺寸及下料
线盒及电管线路定位后，根据管路走向和测量尺寸下料。PVC阻燃塑料管采用专用剪刀切割或用细齿锯锯工切割，并用锉刀打磨管口。预埋木箱尺寸均比安装尺寸放大100mm，并征得建设单位认可，箱体采用厚度为20mm的木板制作，内撑木条。作条盒预留用泡沫块其宽度放宽10mm，高度放高50mm。
