900米管道焊接施工组织设计 9P

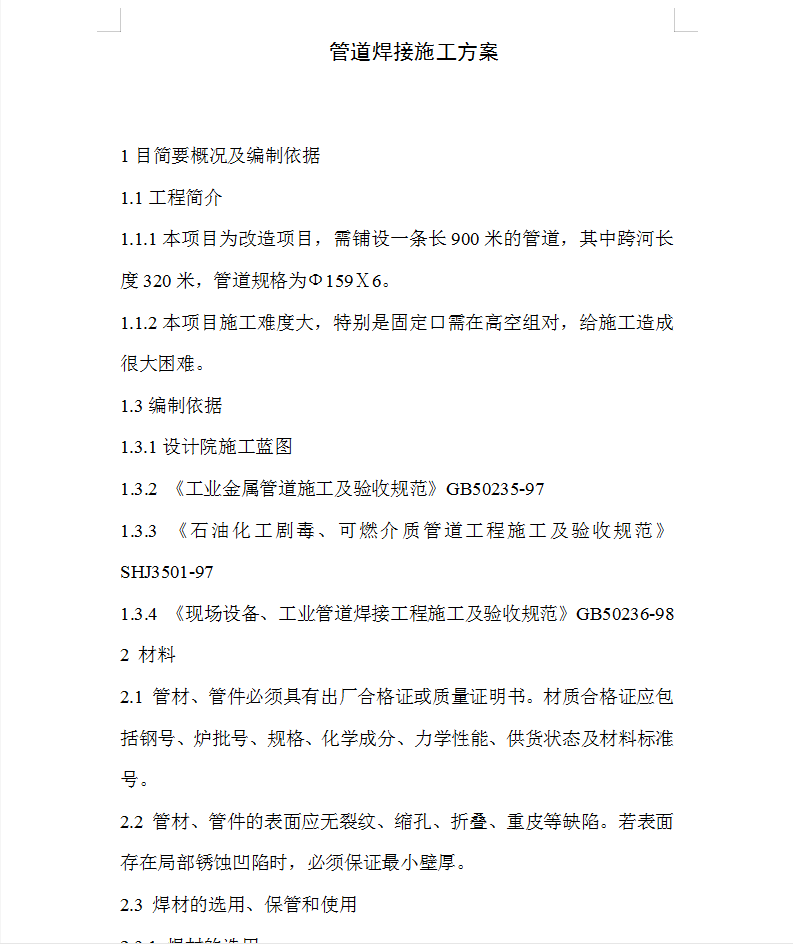

1.1工程简介
1.1.1本项目为改造项目，需铺设一条长900米的管道，其中跨河长度320米，管道规格为Ф159Ⅹ6。
1.1.2本项目施工难度大，特别是固定口需在高空组对，给施工造成很大困难。
1.3编制依据
1.3.1设计院施工蓝图
1.3.2 《工业金属管道施工及验收规范》GB50235-97
1.3.3 《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-97
1.3.4 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
2 材料
2.1 管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括钢号、炉批号、规格、化学成分、力学性能、供货状态及材料标准号。
2.2 管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。若表面存在局部锈蚀凹陷时，必须保证最小壁厚。
2.3 焊材的选用、保管和使用
2.3.1 焊材的选用

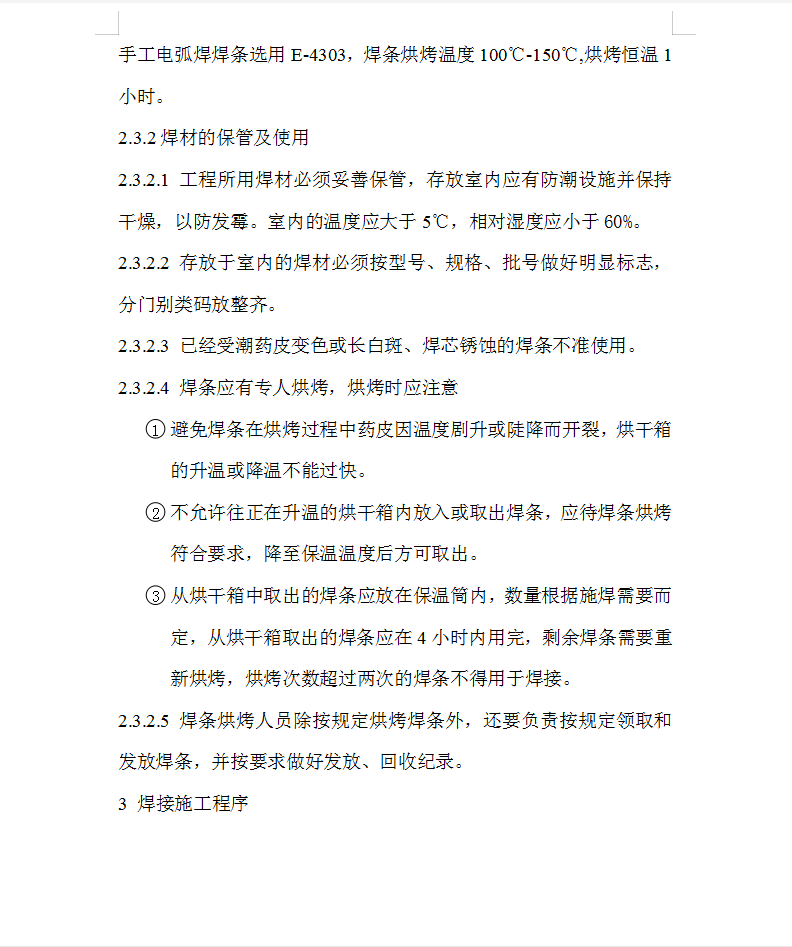

手工电弧焊焊条选用E-4303，焊条烘烤温度100℃-150℃,烘烤恒温1小时。
2.3.2焊材的保管及使用
2.3.2.1 工程所用焊材必须妥善保管，存放室内应有防潮设施并保持干燥，以防发霉。室内的温度应大于5℃，相对湿度应小于60%。
2.3.2.2 存放于室内的焊材必须按型号、规格、批号做好明显标志，分门别类码放整齐。
