某二级公路1-130米箱形拱桥施工组织设计

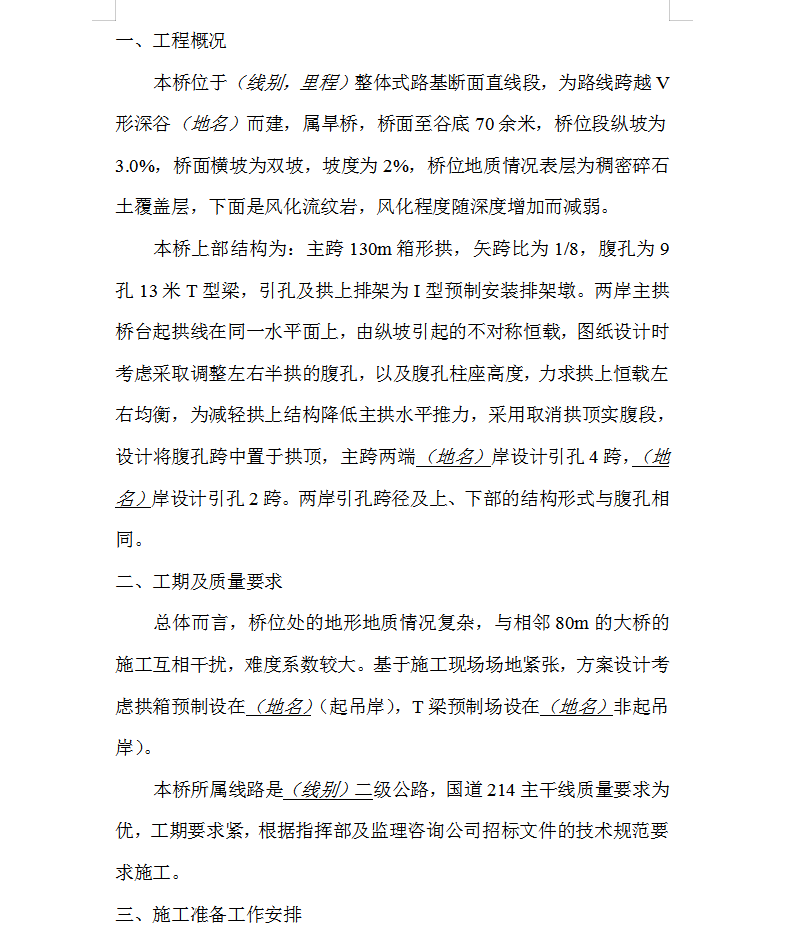

本桥位于（线别，里程）整体式路基断面直线段，为路线跨越V形深谷（地名）而建，属旱桥，桥面至谷底70余米，桥位段纵坡为3.0%，桥面横坡为双坡，坡度为2%，桥位地质情况表层为稠密碎石土覆盖层，下面是风化流纹岩，风化程度随深度增加而减弱。
本桥上部结构为：主跨130m箱形拱，矢跨比为1/8，腹孔为9孔13米T型梁，引孔及拱上排架为I型预制安装排架墩。两岸主拱桥台起拱线在同一水平面上，由纵坡引起的不对称恒载，图纸设计时考虑采取调整左右半拱的腹孔，以及腹孔柱座高度，力求拱上恒载左右均衡，为减轻拱上结构降低主拱水平推力，采用取消拱顶实腹段，设计将腹孔跨中置于拱顶，主跨两端（地名）岸设计引孔4跨，（地名）岸设计引孔2跨。两岸引孔跨径及上、下部的结构形式与腹孔相同。
