钢筋混凝土梯形门架结构大桥索塔施工组织设计

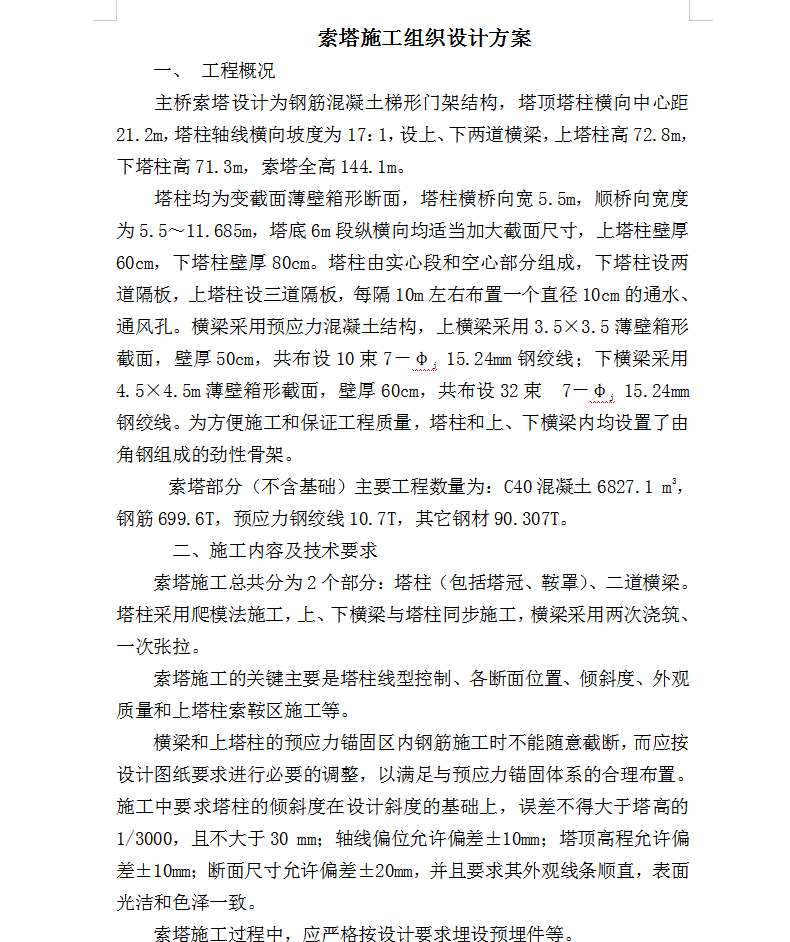

主桥索塔设计为钢筋混凝土梯形门架结构，塔顶塔柱横向中心距21.2m，塔柱轴线横向坡度为17：1，设上、下两道横梁，上塔柱高72.8m，下塔柱高71.3m，索塔全高144.1m。
塔柱均为变截面薄壁箱形断面，塔柱横桥向宽5.5m，顺桥向宽度为5.5～11.685m，塔底6m段纵横向均适当加大截面尺寸，上塔柱壁厚60cm，下塔柱壁厚80cm。塔柱由实心段和空心部分组成，下塔柱设两道隔板，上塔柱设三道隔板，每隔10m左右布置一个直径10cm的通水、通风孔。横梁采用预应力混凝土结构，上横梁采用3.5×3.5薄壁箱形截面，壁厚50cm，共布设10束7－φj 15.24mm钢绞线；下横梁采用4.5×4.5m薄壁箱形截面，壁厚60cm，共布设32束 7－φj 15.24mm钢绞线。为方便施工和保证工程质量，塔柱和上、下横梁内均设置了由角钢组成的劲性骨架。
索塔部分（不含基础）主要工程数量为：C40混凝土6827.1 m3，钢筋699.6T，预应力钢绞线10.7T，其它钢材90.307T。
