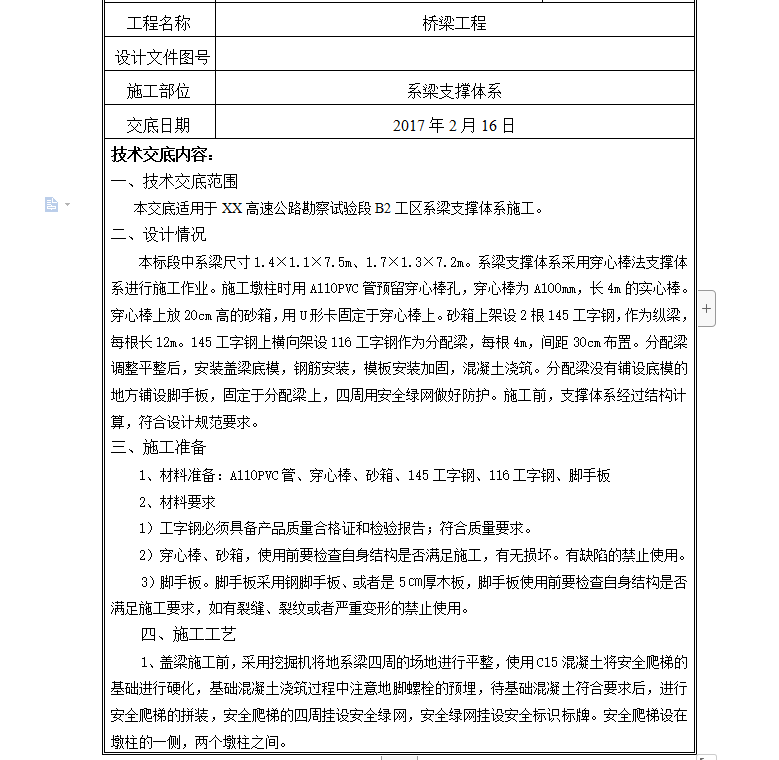

桥梁工程系梁支撑体系技术交底书 6P

本交底适用于XX高速公路勘察试验段B2工区系梁支撑体系施工。
设计情况

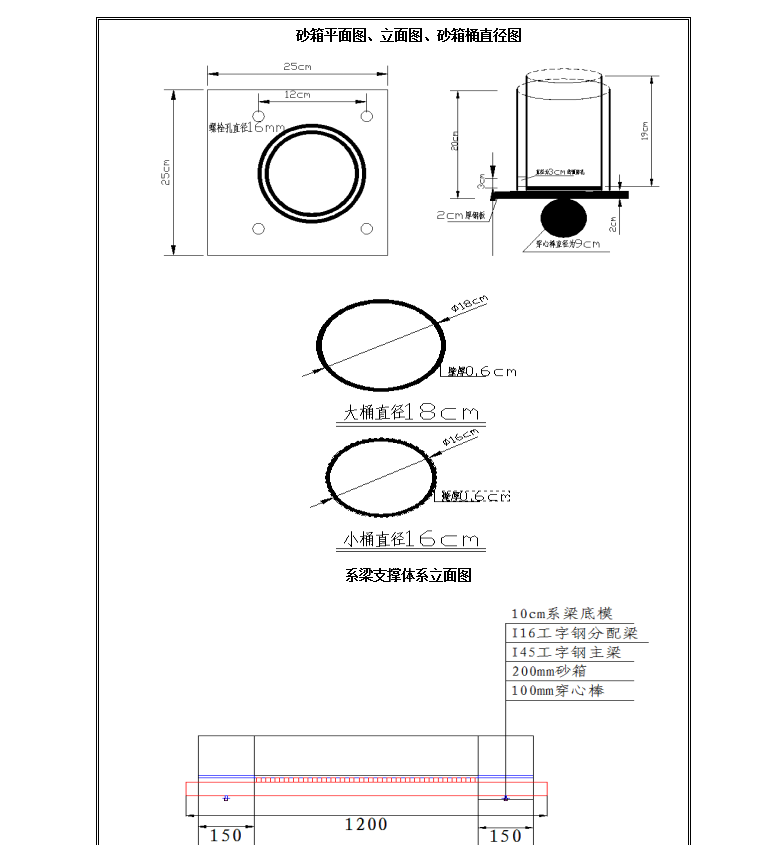

本标段中系梁尺寸1.4×1.1×7.5m、1.7×1.3×7.2m。系梁支撑体系采用穿心棒法支撑体系进行施工作业。施工墩柱时用A110PVC管预留穿心棒孔，穿心棒为A100mm，长4m的实心棒。穿心棒上放20cm高的砂箱，用U形卡固定于穿心棒上。砂箱上架设2根145工字钢，作为纵梁，每根长12m。145工字钢上横向架设116工字钢作为分配梁，每根4m，间距30cm布置。分配梁调整平整后，安装盖梁底模，钢筋安装，模板安装加固，混凝土浇筑。分配梁没有铺设底模的地方铺设脚手板，固定于分配梁上，四周用安全绿网做好防护。施工前，支撑体系经过结构计算，符合设计规范要求。
