特大桥构造设计详图

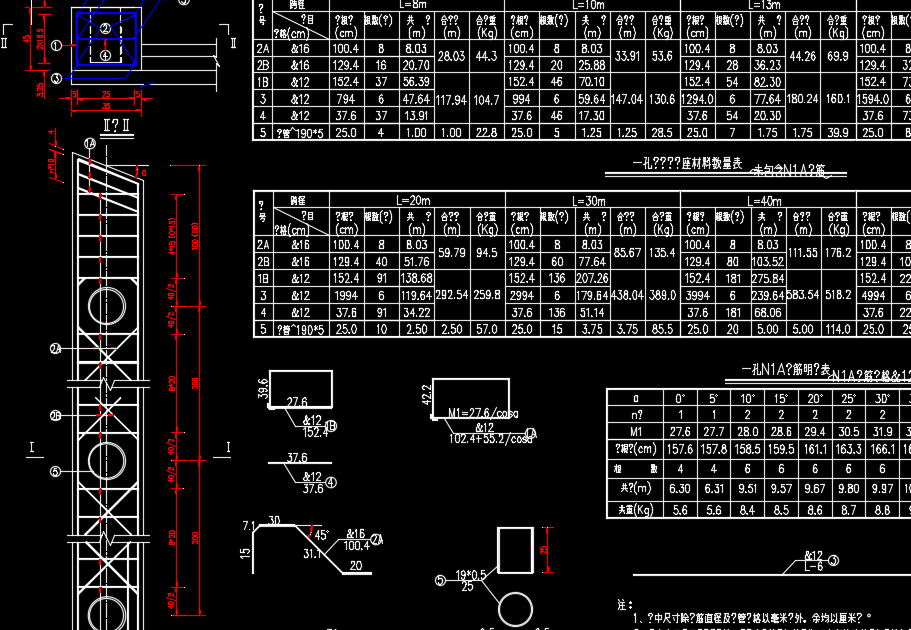

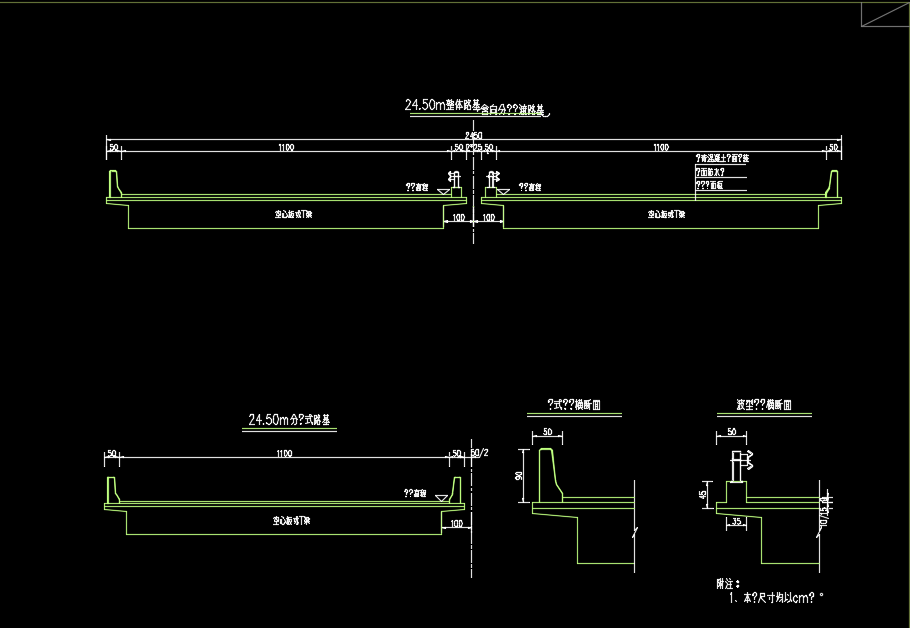

1、整体式路基上的特大桥内外侧、大桥、中桥外侧均采用钢筋混凝土墙式护栏，小桥及联长小于40m的中桥可采用波形护栏。大桥、中桥内侧采用波形护栏。
2、分离式路基上特大桥、大中内外侧均采用钢筋混凝土墙式护栏；小桥及联长小于40m的中桥可采用波形护栏。
3、整体式路基U型桥台外侧的护栏型式与桥上相同，内侧采用波形护栏；分离式路基上桥梁耳墙尾端或U台尾端至路基方向10m长度内，过渡到正常路基宽，护栏与路基型式相同，施工时注意与路基护栏的衔接。
4、上跨高速公路的分离式立交桥及互通匝道桥两侧采用墙式护栏，其中上跨高速公路的分离式立交桥两侧的墙式护栏上必须设防落网。

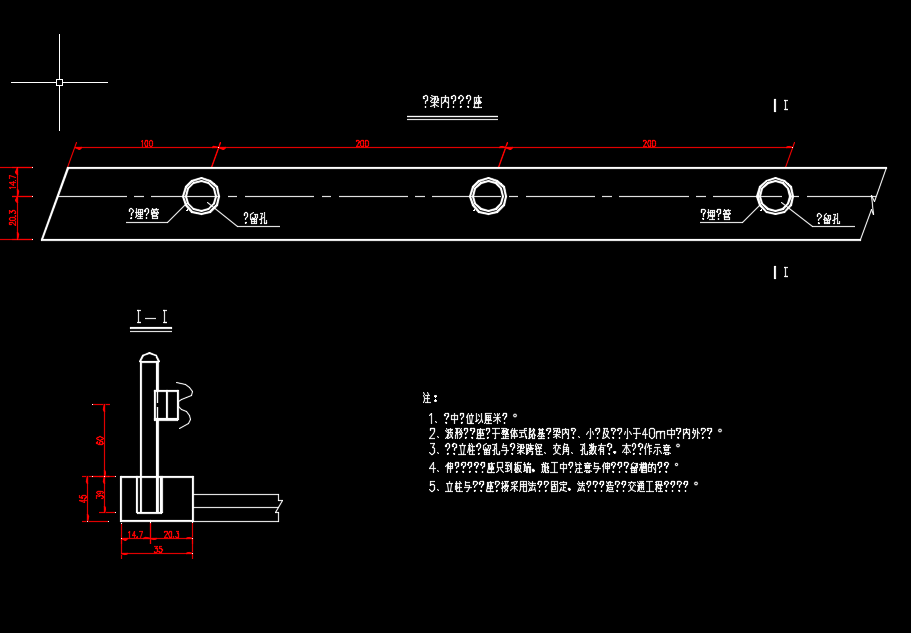

5、墙式护栏应在墩顶处断开，在桥跨部分按每8-10m设一道切缝，负弯矩区按5m设一道切缝，缝宽3-5mm，深15mm。上部构造设置伸缩缝处，护栏也相应设置断缝。
6、当左右半幅桥错孔布置时，注意桥台护栏应与桥上护栏呈对称布置。
7、护栏施工时，注意防落网、泄水管、护栏伸缩缝及通讯管线等有关构件的预埋及设置。通讯管线等构件预埋参照交通工程或绿化等相关设计图纸。当声屏障等构件设置在桥上时，必须经过结构计算不能影响桥梁的正常使用方可。
