拱桥施工方法总结 65P

拱桥就地浇筑施工

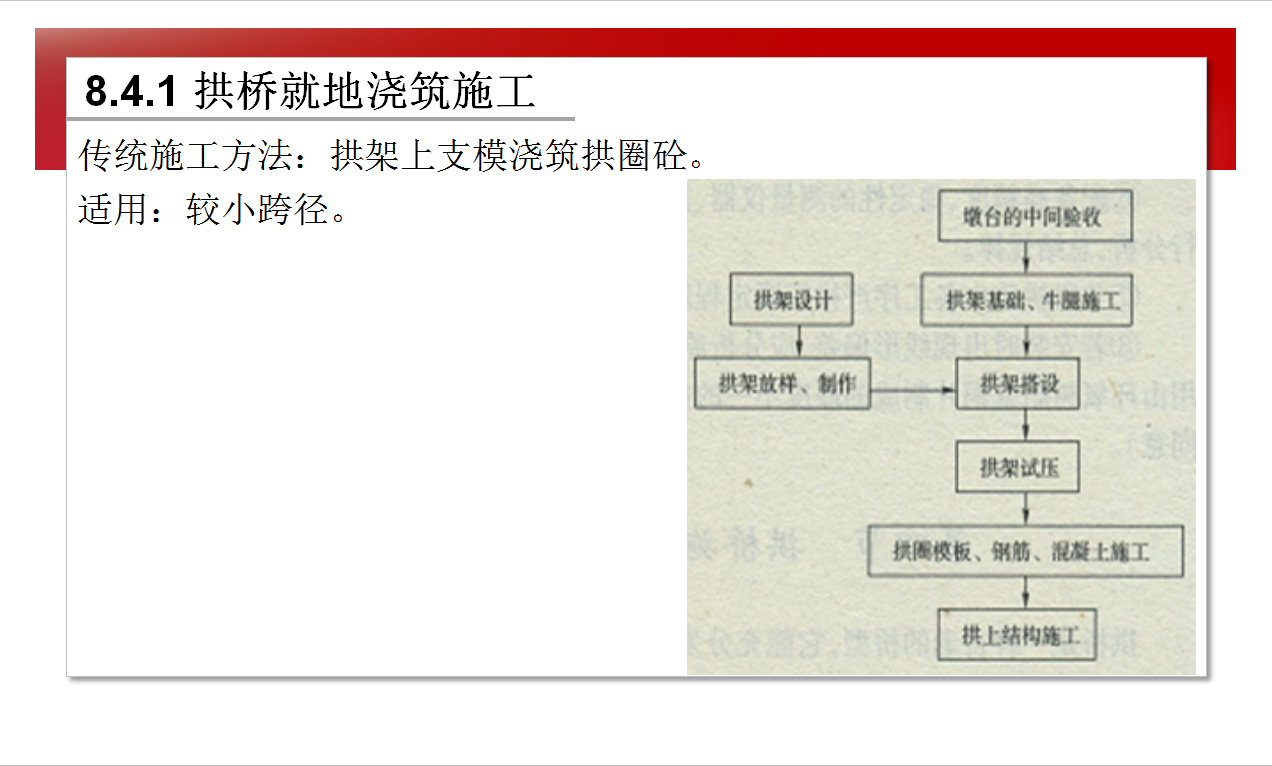

传统施工方法：拱架上支模浇筑拱圈砼。
适用：较小跨径。

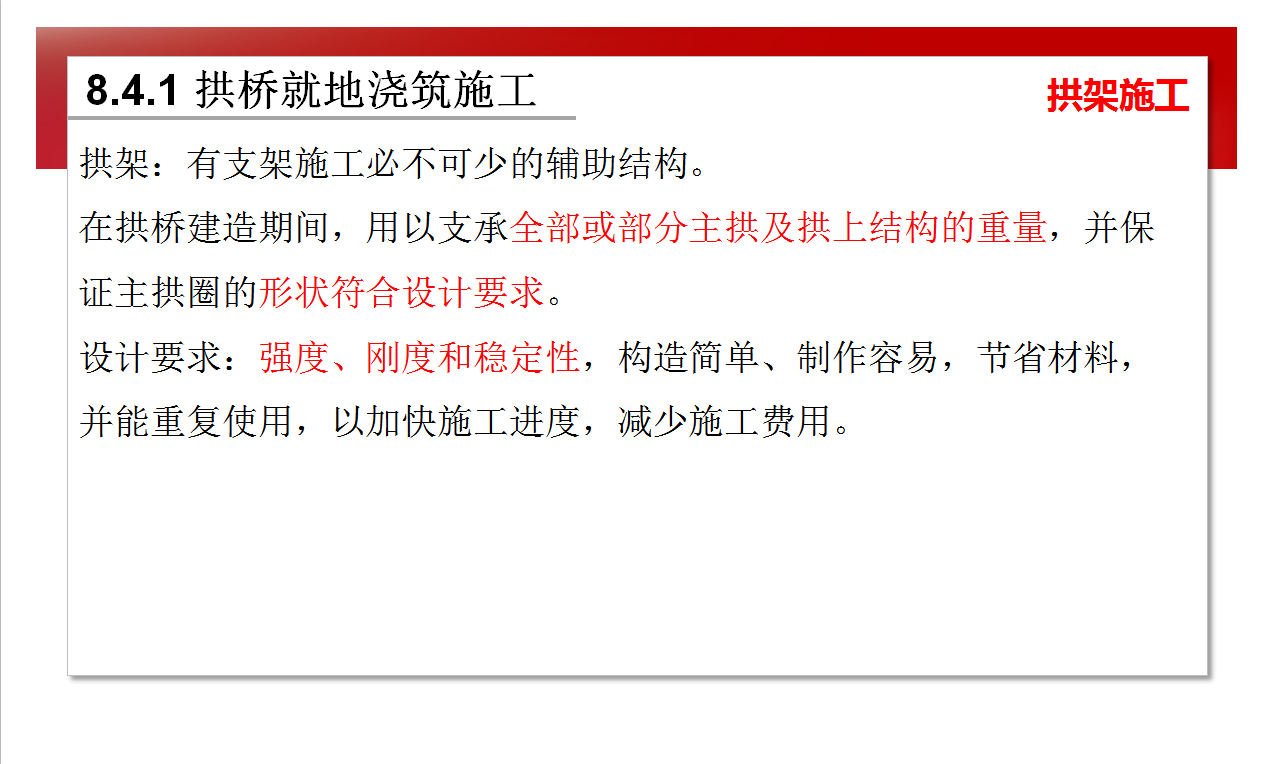

拱架：有支架施工必不可少的辅助结构。
在拱桥建造期间，用以支承全部或部分主拱及拱上结构的重量，并保证主拱圈的形状符合设计要求。
设计要求：强度、刚度和稳定性，构造简单、制作容易，节省材料，并能重复使用，以加快施工进度，减少施工费用。

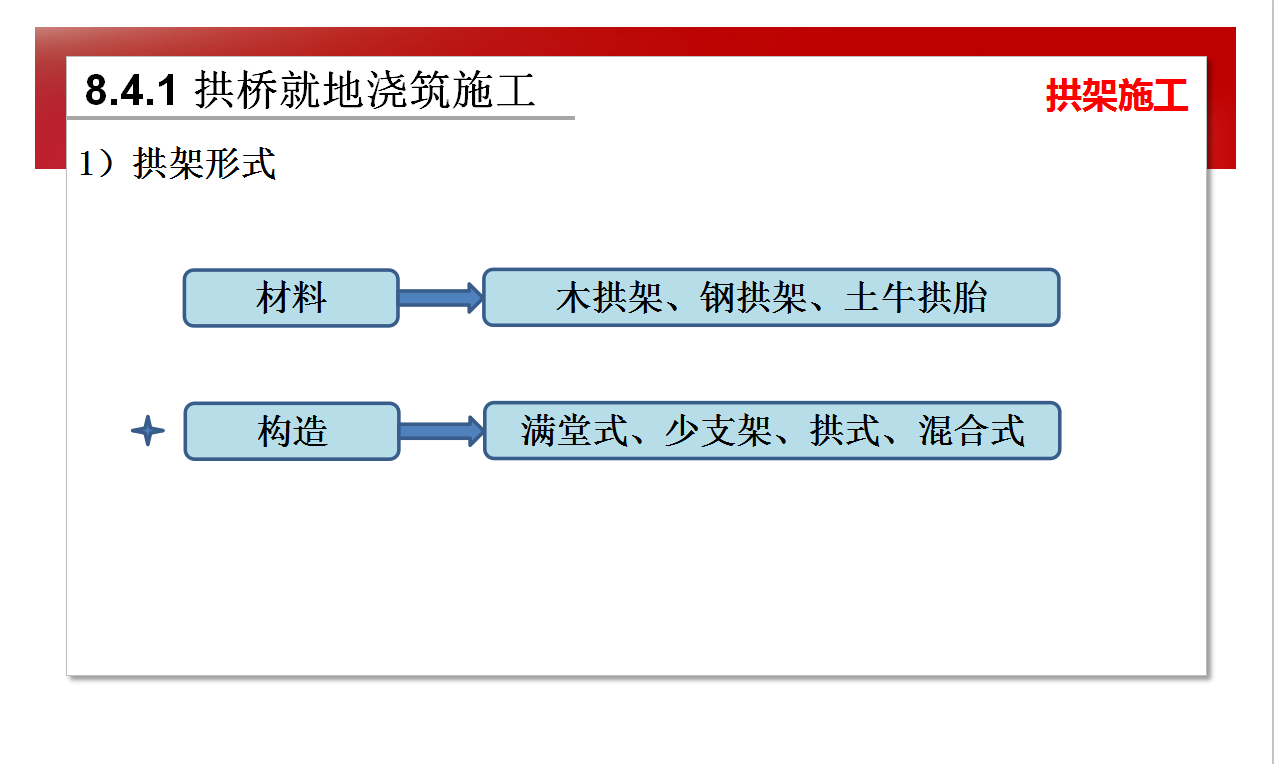

1）拱架形式
（1）满堂式拱架
一般有拱架(拱架上部，即拱盔)，支架(拱架下部，包括基础)和拱架卸落设备。
拱架：直接支撑拱圈重量，其顶部用弓形垫木形成拱圈底部曲线；
支架：支承拱架，其构造同一般脚手架；
卸落设备：设置于拱架与支架间。
1）拱架形式
（2）少支架拱架（撑架式）
少数的立柱加斜撑，替代满堂架的众多立柱。
既能减少支架材料，又能在桥下留出适当的空间，方便交通。
（3）拱式拱架
临时拱圈：在墩台相应位置预埋安装牛腿，拱脚安设在牛腿上的卸落设备上。
2）拱架施工要点
（1）计算荷载
（2）预拱度设置
（3）放样、制作
拱轴线实际高程=设计拱轴线高程+预拱度
（4）试压
（5）卸落、拆除
满堂式可从拱顶向拱脚依次卸落；拱式可在两支座处同时卸落。
