后张法预应力混凝土桥梁培训讲义 39P

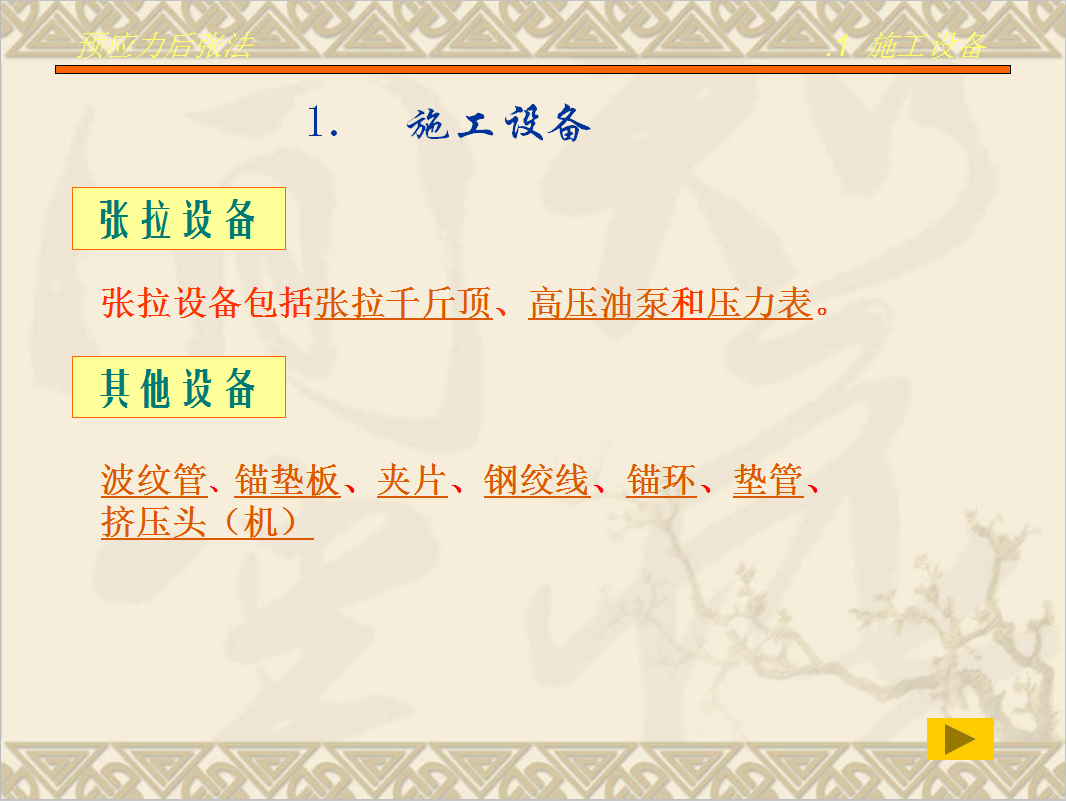

1. 施工设备
张拉设备
张拉设备包括张拉千斤顶、高压油泵和压力表。
其他设备
波纹管、锚垫板、夹片、钢绞线、锚环、垫管、挤压头（机）

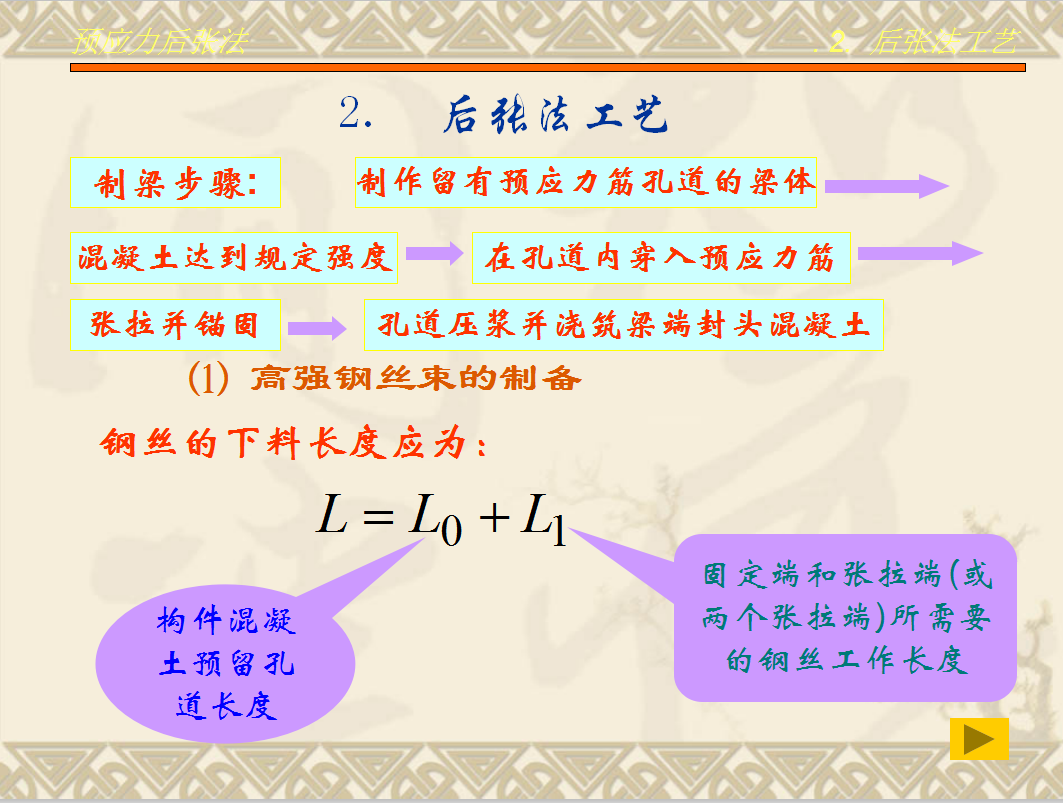

2. 后张法工艺
制梁步骤:制作留有预应力筋孔道的梁体
混凝土达到规定强度 在孔道内穿入预应力筋
张拉并锚固 孔道压浆并浇筑梁端封头混凝土
⑴ 高强钢丝束的制备

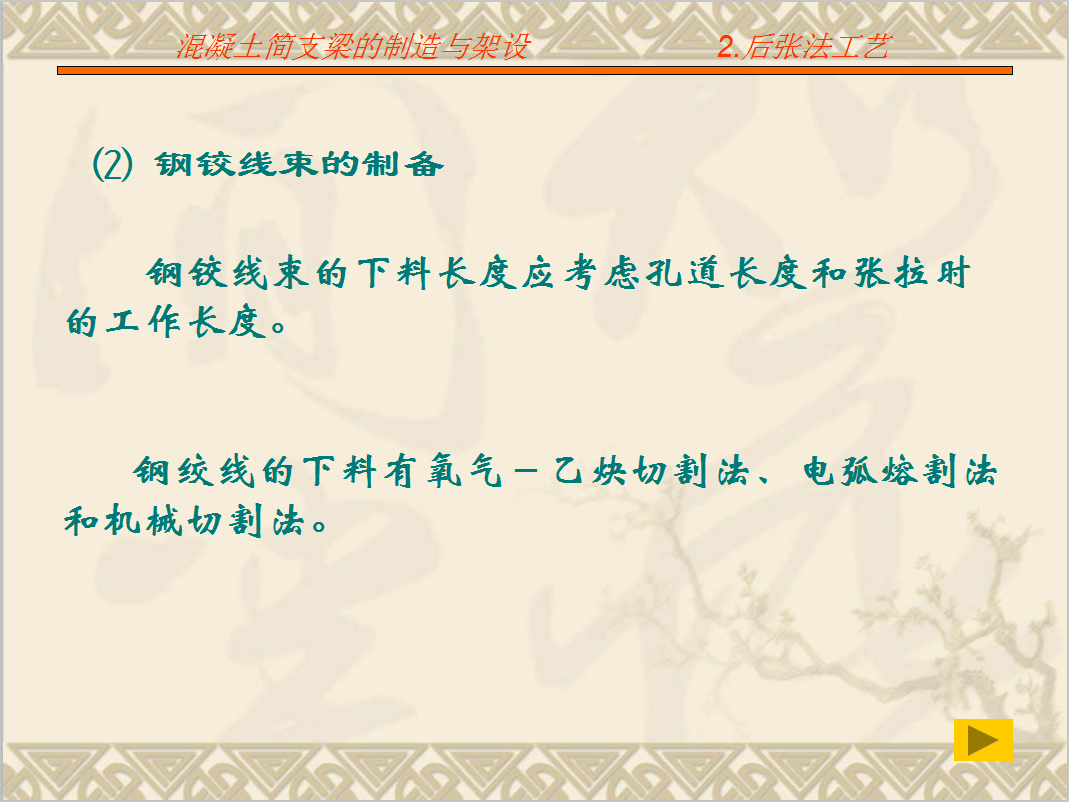

⑵ 钢铰线束的制备
钢铰线束的下料长度应考虑孔道长度和张拉时的工作长度。
钢绞线的下料有氧气－乙炔切割法、电弧熔割法和机械切割法。
⑶ 孔道形成
孔道形成包括制孔器的选择、安装和抽拔以及通孔检查等工作。
1)制孔器的种类：埋置式和抽拔式
常用的抽拔式制孔器(俗称抽拔管)有以下三种：
①橡胶管制孔器
②金属伸缩管制孔器
③钢管制孔器
