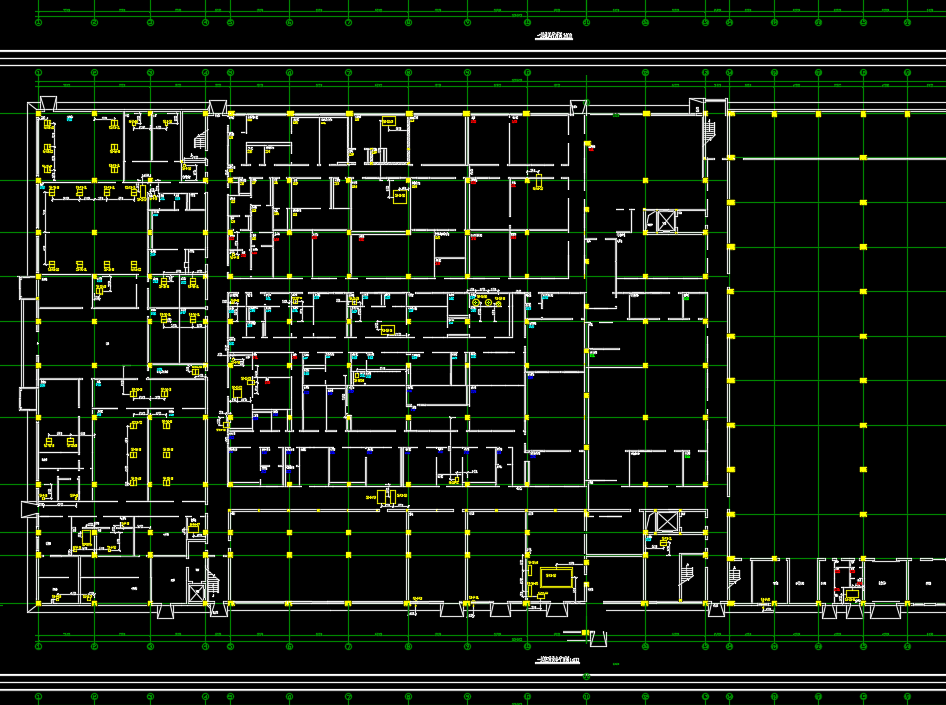

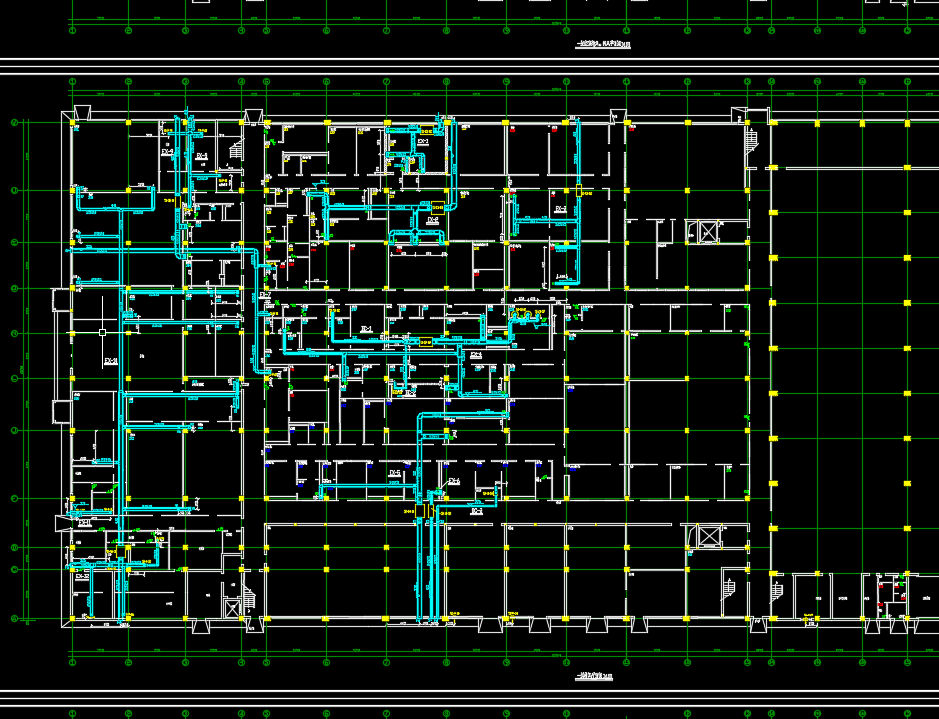

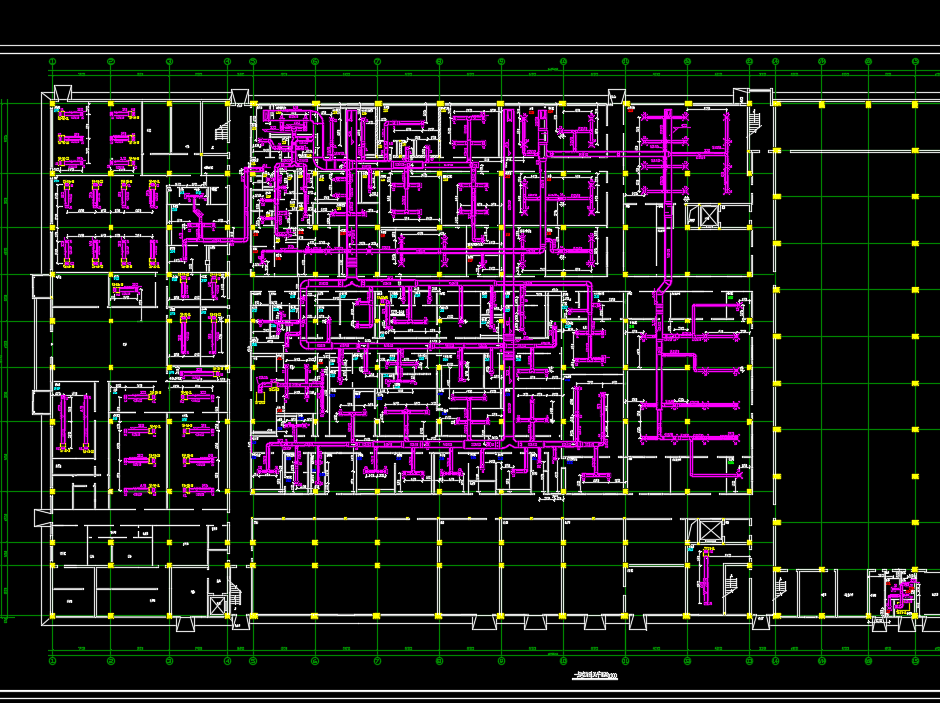

30万级车间洁净区空调系统暖通施工图纸

本设计是根据GMP及生产工艺要求进行的，洁净区设净化空调系统，一般区设舒适性空调系统。净化空调系统采用定新风、定风量集中式空调系统，洁净级别为三十万级，洁净空调房间气流组织均采用顶送风侧下回风或排风与顶送风顶回风或排风相结合的气流组织形式，空气经过初、中、高效三级过滤器送入房间，房间换气次数为15次/小时。洁净区相对一般区保持>15Pa的正压，排风房间相对其它洁净房间保持负压。洁净空调系统空调室内温湿度参数：夏季：室内温度：24±2℃，相对湿度：55±10%；冬季：室内温度:20±2℃，相对湿度：55±10%。舒适性空调系统:办公区：采用带新风的风机盘管系统；其余一般区采用定新风、定风量、集中式空调系统。空调室内参数：夏季：室内温度：24±2℃，冬季：室内温度:20±2℃。留样间采用集中式空调系统补给新风，并设直接蒸发式风机盘管冷却室内空气，空调室内温度：2～20℃。本车间洁净区空调系统最大小时用冷量：2023kW，最大小时用热量：1233kW；冷冻水供回水温度为：7/12℃，空调系统用冷由厂区冷冻站供应，空调系统用蒸汽由市政蒸汽管网提供。空调系统最大小时用汽量为：2.5t/h，所需蒸汽压力为：0.2MPa（由厂区蒸汽管网0.6MPa减压后制备）。
