高层安置房暖通空调通风系统设计图纸

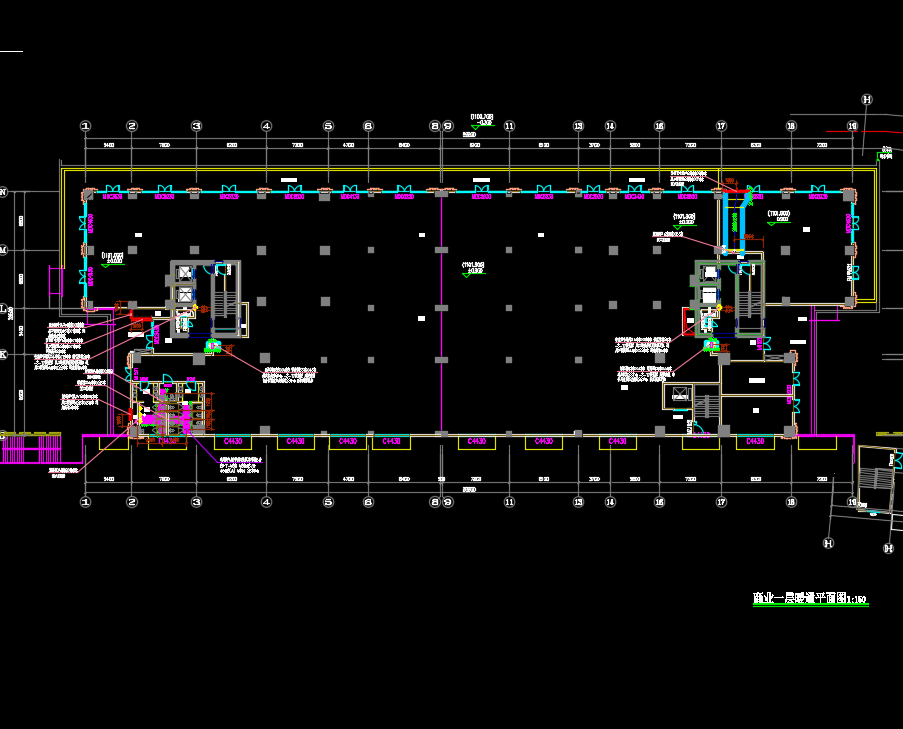

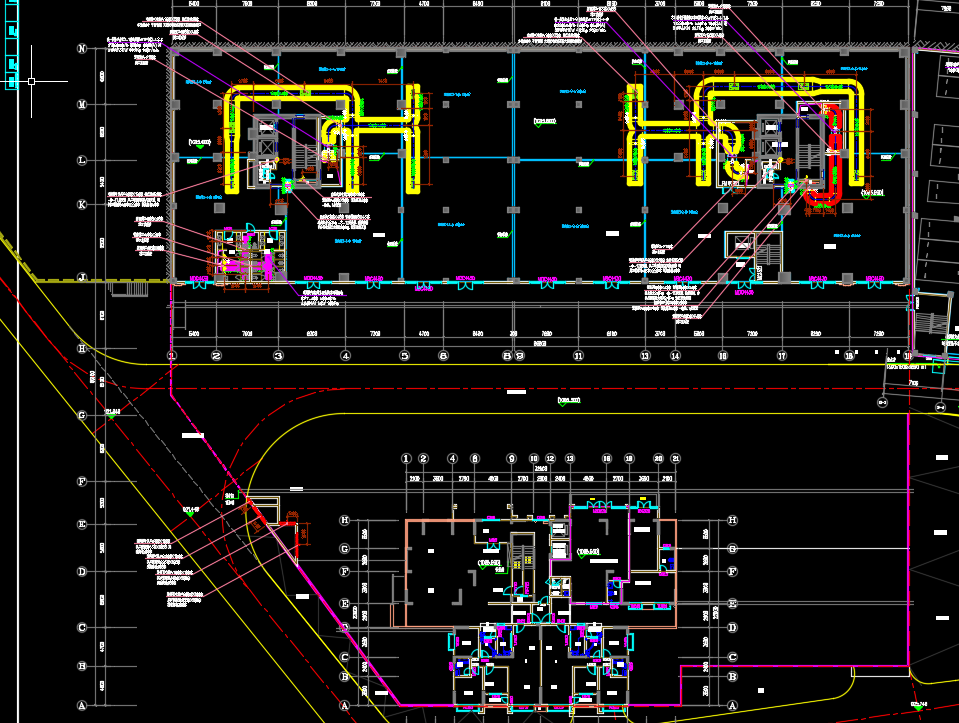

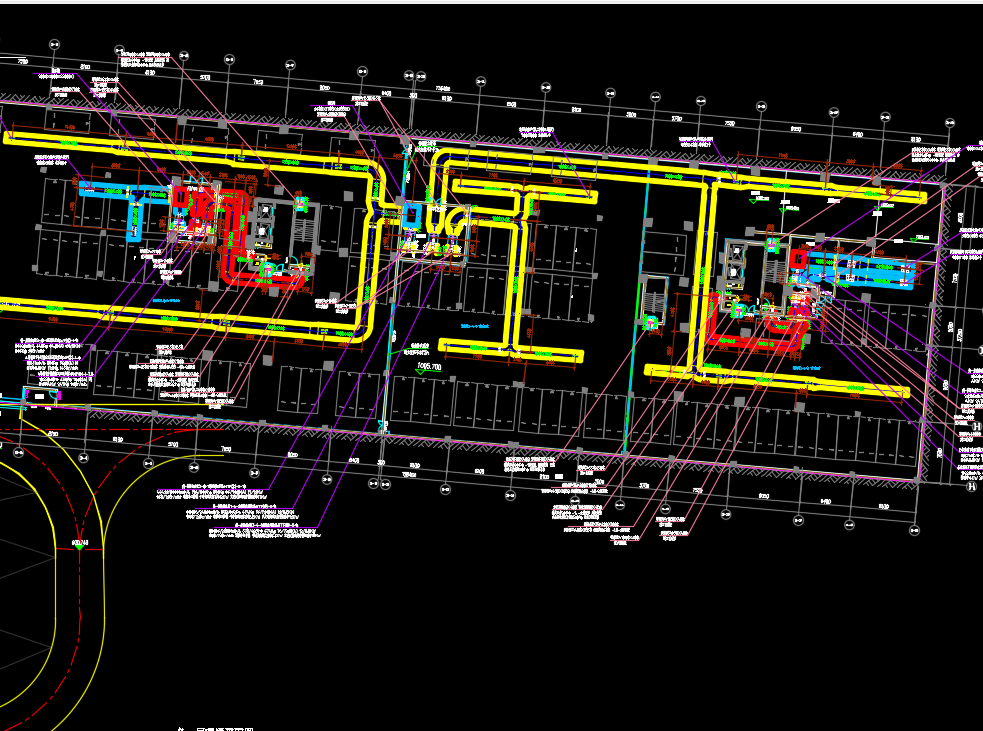

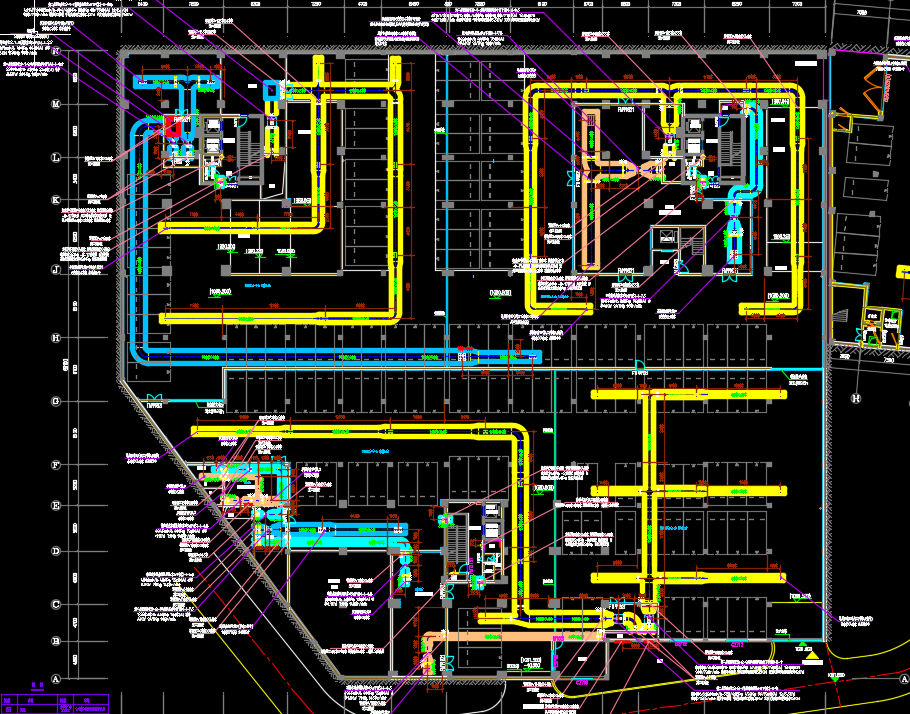

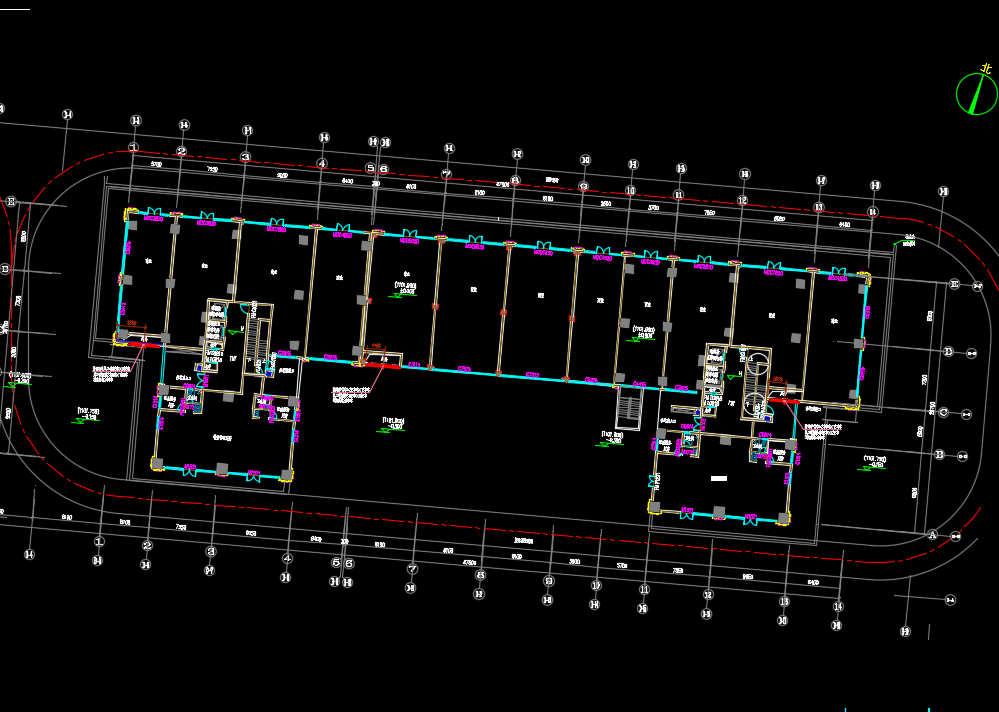

高层安置房暖通空调通风系统设计图纸包括：图纸目录、通风设计施工总说明、通风主要设备材料表、负三层暖通平面图、负二层暖通平面图、负一层暖通平面图、商业一层暖通平面图、1#楼2层暖通平面图、1#楼3-16层暖通平面图、1#楼17层暖通平面图、1#楼屋面层暖通平面图、3#楼2层暖通平面图、3楼3-16层暖通平面图2、3#楼17层暖通平面图2、3#楼屋面层暖通平面图。
工程概况：本图为多彩XX城10号地块(航空村一期)1-5#楼通风及防排烟施工图。总建筑面积97796.6平方米。地下两层为停车库及设备用房，层高4米，地上5栋塔楼：1号楼17层，45.6米。2、3号楼17层，51.9米。4、5号楼19层，56.55米。车库共8个防火分区，按不跨越防火分区且面积不超2000平的原则划分防烟分区，各防烟分区分别设置机械排风排烟，机械送风系统。水泵房设置机械送风、机械排风系统。配电房设置机械送风、机械排风系统。发电机房面积45平方米，设置平时机械送风、机械排风系统及发电机运行时的自然补风系统并预留排烟井。1、4、5号楼地上合用前室有效开窗面积大于3个平方，2、3、4、5号楼地上楼梯间满足五层有效开窗面积1、4、5号楼地上合用前室有效开窗面积大于3个平方，2、3、4、5号楼地上楼梯间满足五层有效开窗面积负一层农贸市场设置机械排烟、自然补风系统。不具备自然排烟条件的楼梯间、前室设置机械加压送风系统。
