桥梁质量培训 64P

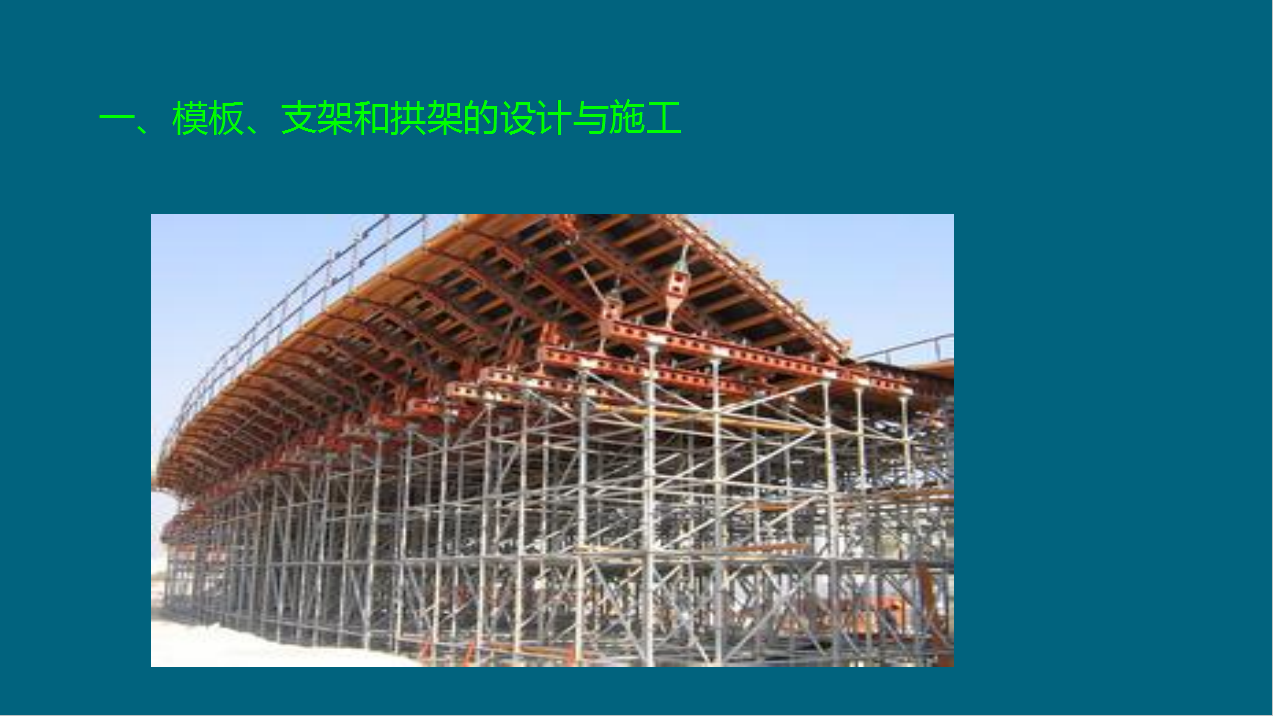

一、模板、支架和拱架的设计与施工

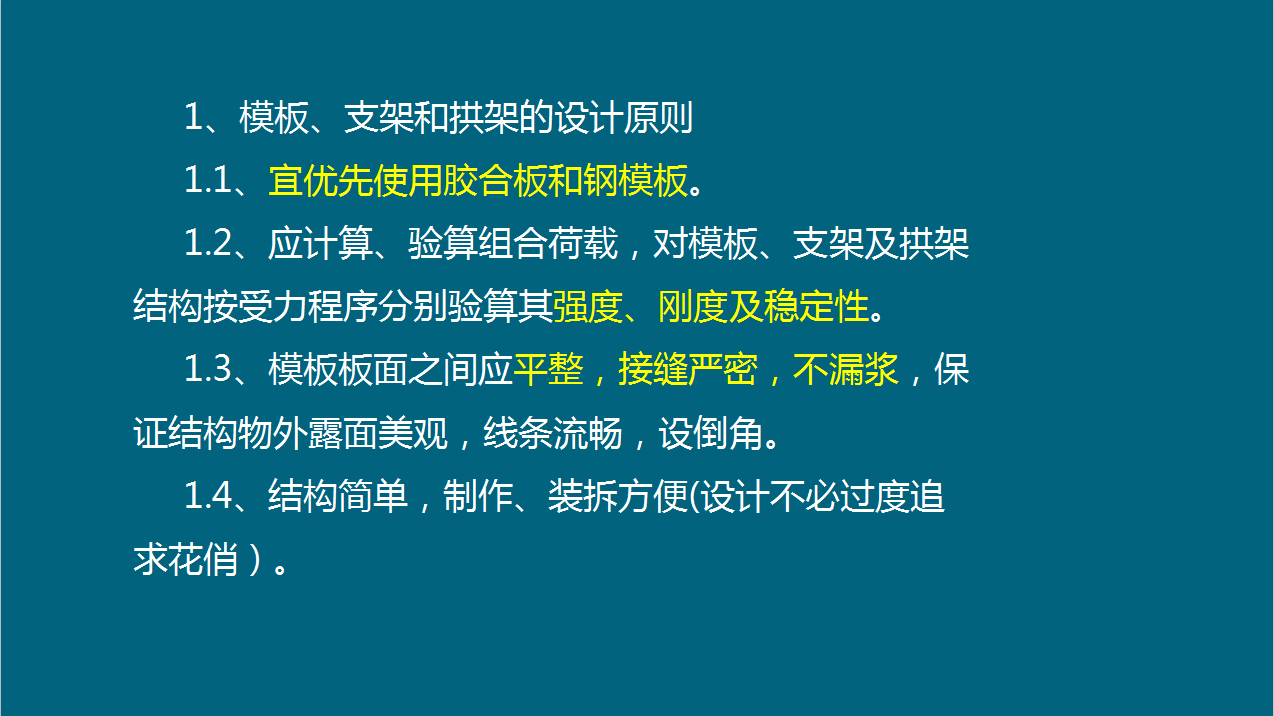

1、模板、支架和拱架的设计原则
1.1、宜优先使用胶合板和钢模板。
1.2、应计算、验算组合荷载，对模板、支架及拱架结构按受力程序分别验算其强度、刚度及稳定性。
1.3、模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，设倒角。
1.4、结构简单，制作、装拆方便(设计不必过度追求花俏）。

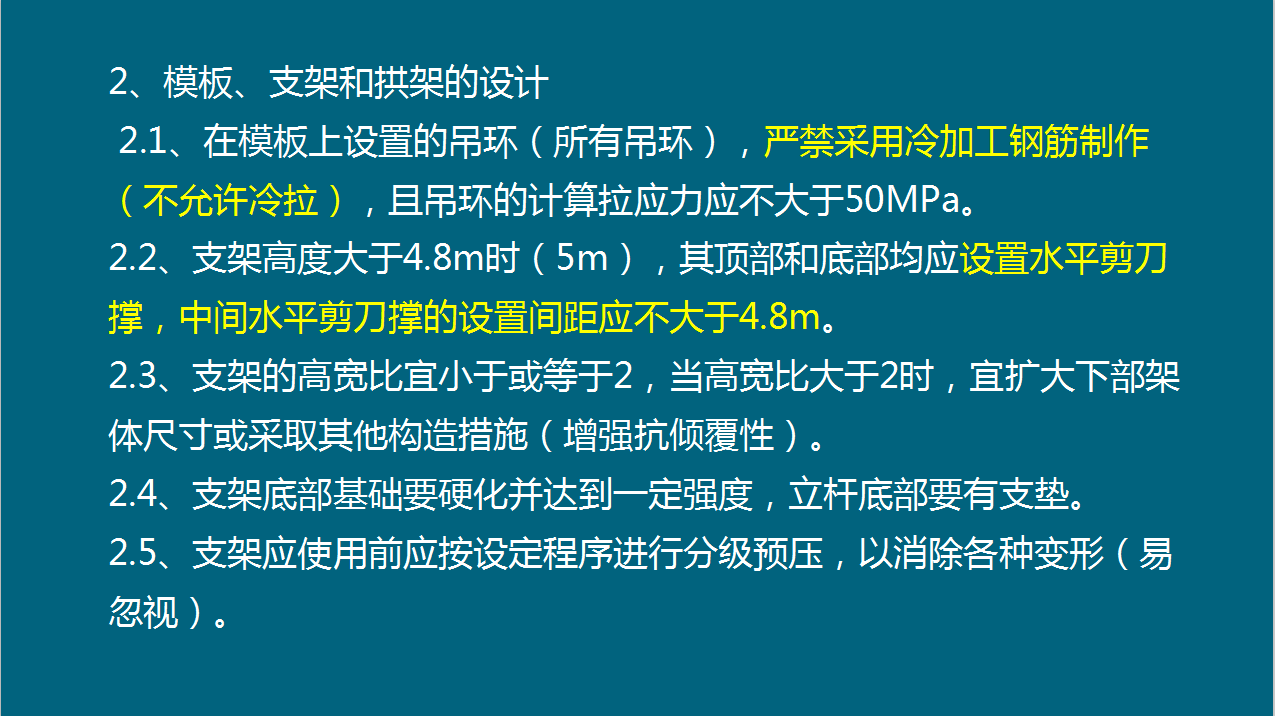

2、模板、支架和拱架的设计
2.1、在模板上设置的吊环（所有吊环），严禁采用冷加工钢筋制作（不允许冷拉），且吊环的计算拉应力应不大于50MPa。
2.2、支架高度大于4.8m时（5m），其顶部和底部均应设置水平剪刀撑，中间水平剪刀撑的设置间距应不大于4.8m。
2.3、支架的高宽比宜小于或等于2，当高宽比大于2时，宜扩大下部架体尺寸或采取其他构造措施（增强抗倾覆性）。
2.4、支架底部基础要硬化并达到一定强度，立杆底部要有支垫。
2.5、支架应使用前应按设定程序进行分级预压，以消除各种变形（易忽视）。
3、模板强度及刚度要求（工程技术人员必须牢记）
3.1、结构表面外露的模板，挠度为模板构件跨度的1/400；
3.2、结构表面隐蔽的模板，挠度为模板构件跨度的1/250；
3.3、支架、拱架受载后挠曲的杆件(盖梁、纵梁)，其弹性挠度为相应结构跨度的1/400；
3.4钢模板的面板变形为1.5mm；
3.5、钢模板的钢棱和柱箍变形为L/500和B/500(其中L为计算跨径，B为柱宽)。
