本工程为东部新城核心区A3-23/25-1#地块人防工程,地下层建筑面积40408平米，人防总建筑面积36916平米。设计内容为整个地下通风排烟及战时人防通风，含共7个人防掩蔽单元及三个人防物资库、一个五级人防运输专业队装备库及一个人防固定电站，总掩蔽人数16302人。
通风排烟设计说明
1.按照地下一层、二层、三层各建筑功能分为若干个防火分区、见分区图，如设置消防排烟则相应地划分防烟分区。各分区根据需要设置通风与排烟系统，汽车库设通风与排烟系统。
2.汽车库：通风4~6次/h;排烟量：６次/h（且每个且防烟分区不低于新规规定）,补风（汽车坡道自然补风或机械补风）,补风量或进风量且不小于50%的排烟量。汽车库通风排烟方式为:为机械排风(烟),自然进风（车道进风）或机械进（补）风）
3.汽车库通风与排烟合用一套系统 ,平时为排风 ,风机设二档调速；平时通风低档或高档运行；火灾发生时高速运行排烟，即起动排烟风机及相应补风机，当排烟温度达到280°C时，防火阀熔断关闭，连锁排烟风机、补风机停运。
4.本工程对部分地下防烟楼梯间设机械加压送风系统。加压风机置于地下二层。其余加压送风系统可详见地上暖通部分。防烟楼梯间维持45～50Pa的正压.
5.本工程图中所注标高对圆形风管而言是中心标高，对矩形风管而言是底标高或顶标高(注明)。消声静压箱标高是底标高。消声静压箱（内设不燃离心棉100厚）尺寸为外框尺寸，其接管位置现场定。
6.大于200Kg的风机箱应弹性吊于梁上。

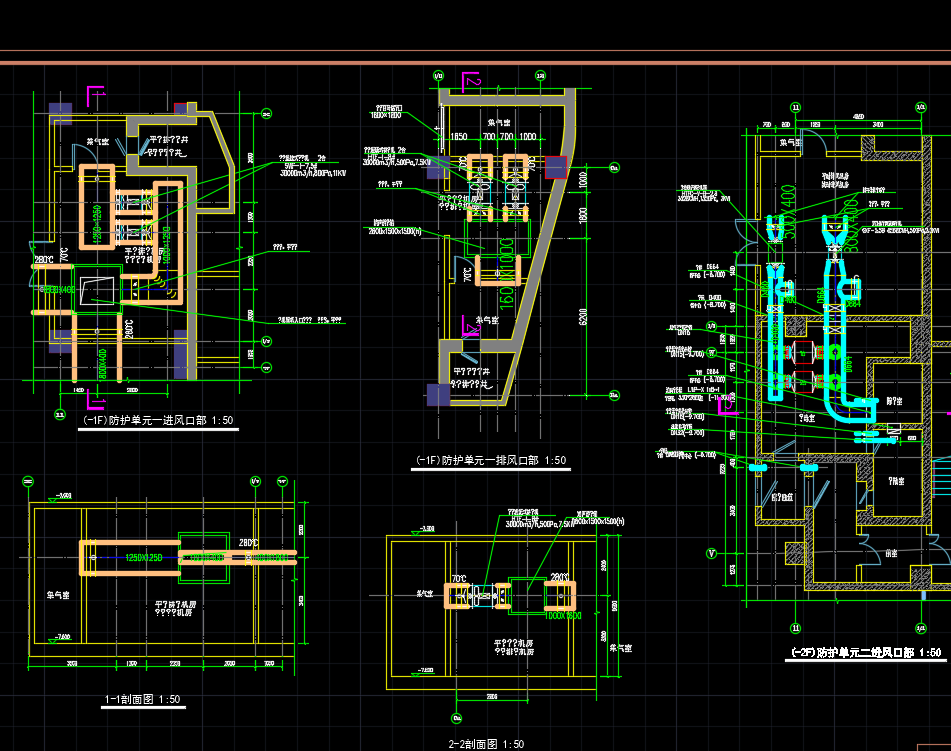

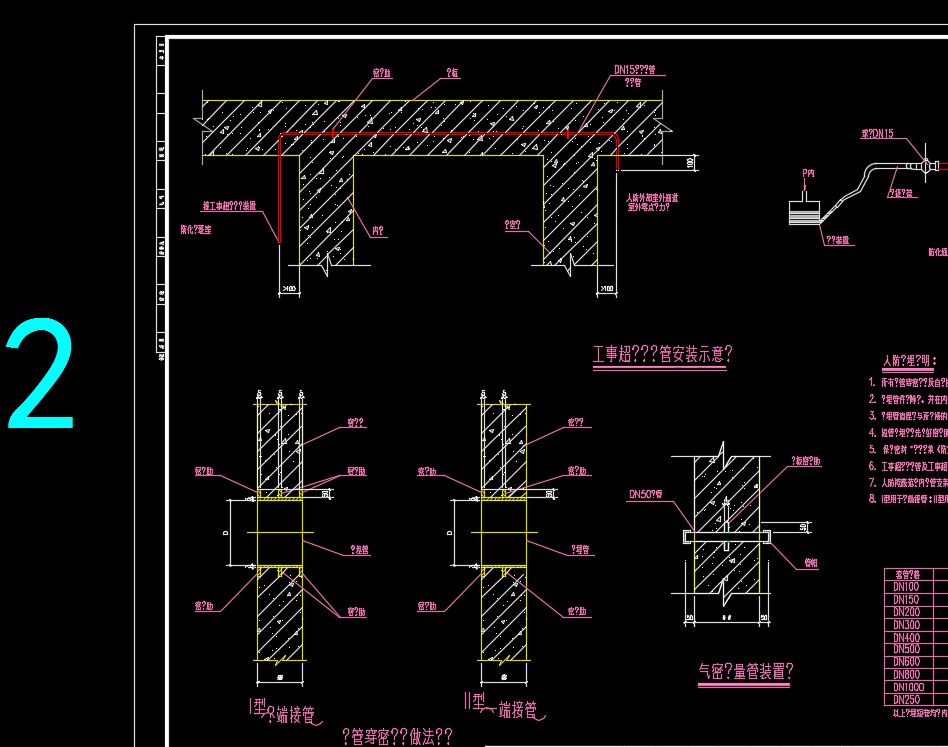

地下通风排烟及战时人防通风设计图纸，包括：通风排烟平面图、通风系统图、通风口部大样图、通风口部剖面图、人防电站平面图、人防电站剖面图通风排烟机房大样图等
