某医院扩建回迁楼人防通风设计图纸（含PDF版）

该工程类型为人防地下室，其人防建筑面积合计为1997平米。战时分为1个防护单元，防护面积：1997m2，平时功能：汽车库，战时功能：核6级常6级二等人员掩蔽所，掩蔽人数：1200人
设计内容
本人民防空地下室工程战时清洁式、滤毒式、隔绝式通风的施工图设计。
战时人防通风防护技术措施
1.战时滤毒通风时,二等人员掩蔽所的室内应保持不小于30Pa的超压,一等人员掩蔽所及人防专业队人员掩蔽所的室内应保持不小于30Pa的超压战时在各防护区内的防化值班室均设置防化测压装置一套.
2.设置在染毒区内的进、排风管均采用3mm厚的钢板气密性焊接成型，其抗力和密闭防毒性能均应满足战时需要，且风管应有0.5%的坡度坡向室外.
3.设置在染毒区的各设备与风管的连接,以及设备与设备之间的连接,风管管段之间的连接,原则上采用焊接,无论采用焊接还是法兰连接，均应保证连接密实，气体不得渗漏.
4.穿过密闭墙的风管(包括PS型自动超压排气阀门的穿墙管、测压装置的穿墙管等)应采取防护密闭措施,即于穿墙管段上应焊接密闭翼环,并于在土建工程施工时直接预埋于墙体，其做法请详见09FT-01和09FT-02图。

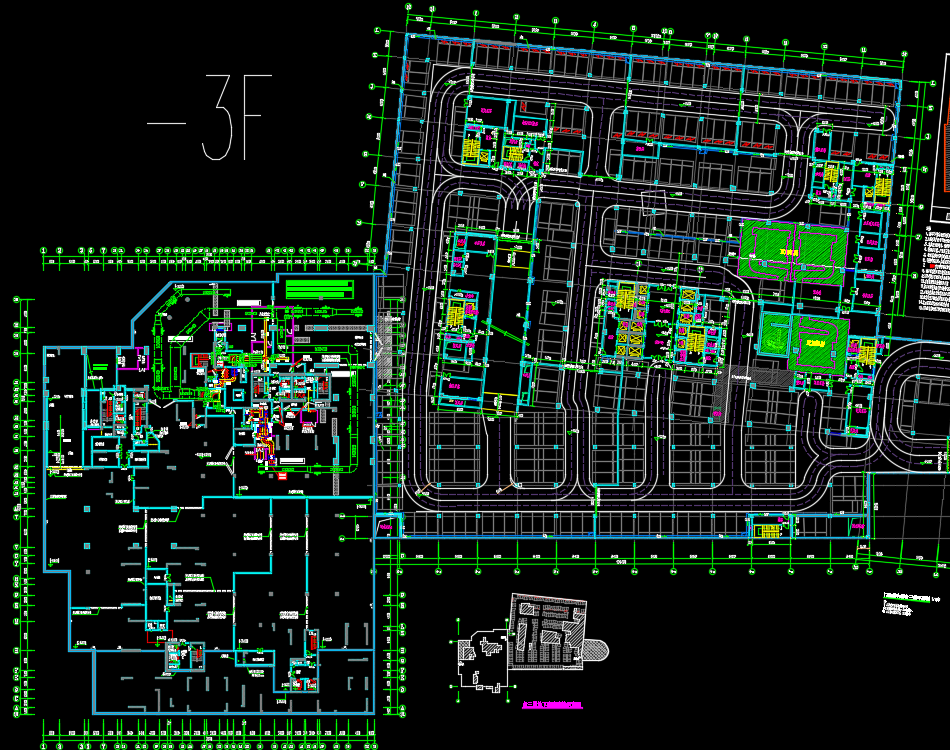

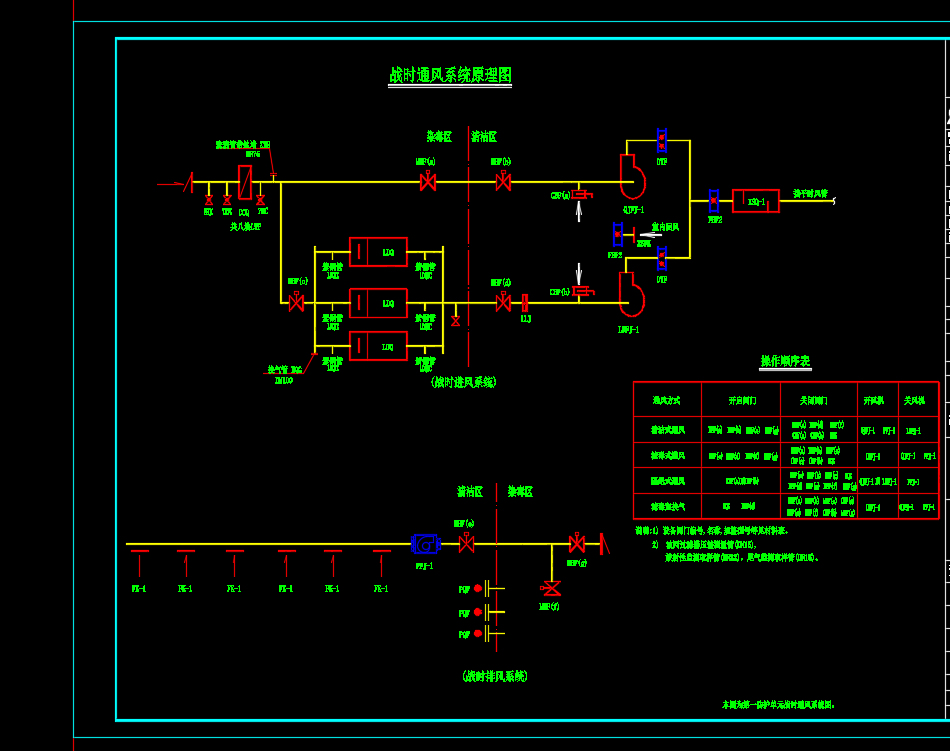

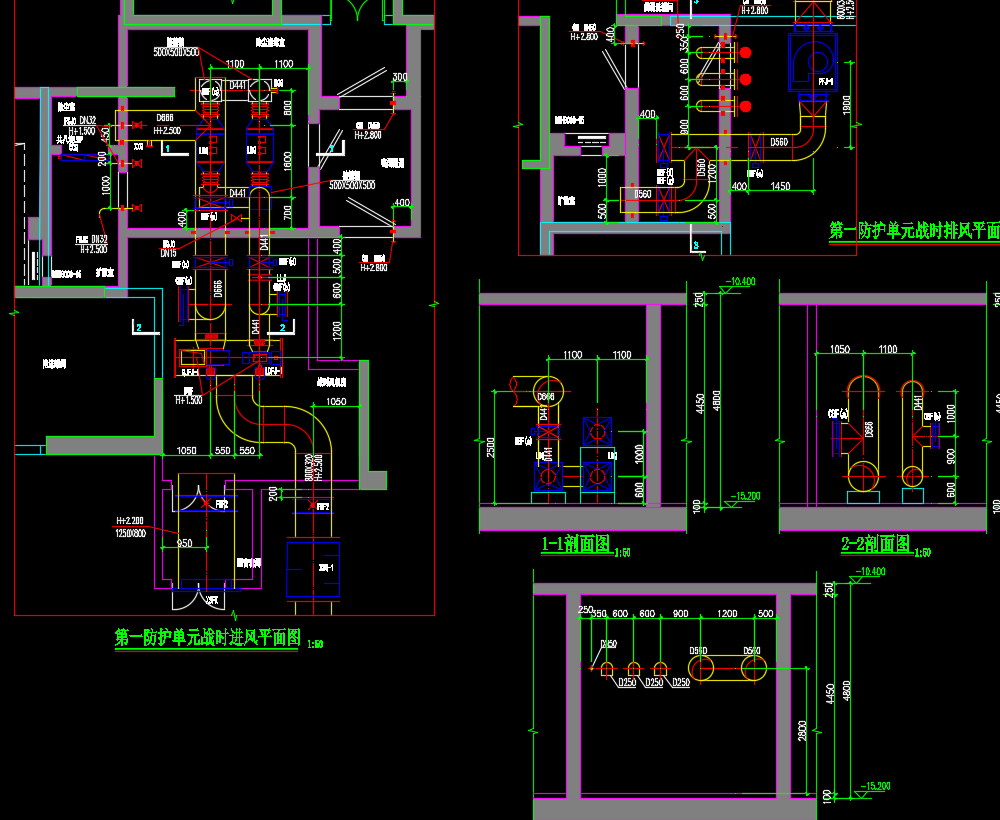

某医院扩建回迁楼人防通风设计图纸，包括：通风系统原理图、通风平面图、进排风平面图、进排风剖面图、排风机安装图等
