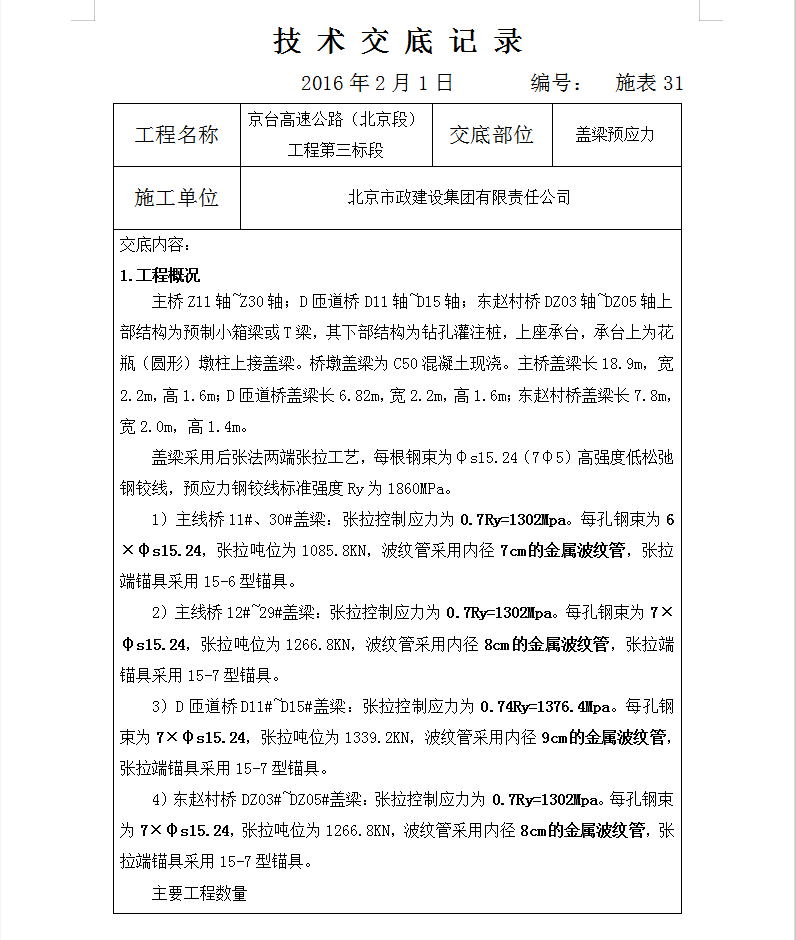

盖梁预应力安全技术交底

主桥Z11轴~Z30轴；D匝道桥D11轴~D15轴；东赵村桥DZ03轴~DZ05轴上部结构为预制小箱梁或T梁，其下部结构为钻孔灌注桩，上座承台，承台上为花瓶（圆形）墩柱上接盖梁。桥墩盖梁为C50混凝土现浇。主桥盖梁长18.9m，宽2.2m，高1.6m；D匝道桥盖梁长6.82m，宽2.2m，高1.6m；东赵村桥盖梁长7.8m，宽2.0m，高1.4m。
盖梁采用后张法两端张拉工艺，每根钢束为φs15.24（7φ5）高强度低松弛钢铰线，预应力钢铰线标准强度Ry为1860MPa。
1）主线桥11#、30#盖梁：张拉控制应力为0.7Ry=1302Mpa。每孔钢束为6×φs15.24，张拉吨位为1085.8KN，波纹管采用内径7cm的金属波纹管，张拉端锚具采用15-6型锚具。
2）主线桥12#~29#盖梁：张拉控制应力为0.7Ry=1302Mpa。每孔钢束为7×φs15.24，张拉吨位为1266.8KN，波纹管采用内径8cm的金属波纹管，张拉端锚具采用15-7型锚具。
3）D匝道桥D11#~D15#盖梁：张拉控制应力为0.74Ry=1376.4Mpa。每孔钢束为7×φs15.24，张拉吨位为1339.2KN，波纹管采用内径9cm的金属波纹管，张拉端锚具采用15-7型锚具。
4）东赵村桥DZ03#~DZ05#盖梁：张拉控制应力为0.7Ry=1302Mpa。每孔钢束为7×φs15.24，张拉吨位为1266.8KN，波纹管采用内径8cm的金属波纹管，张拉端锚具采用15-7型锚具。
