压力管道安装施工方案 34P

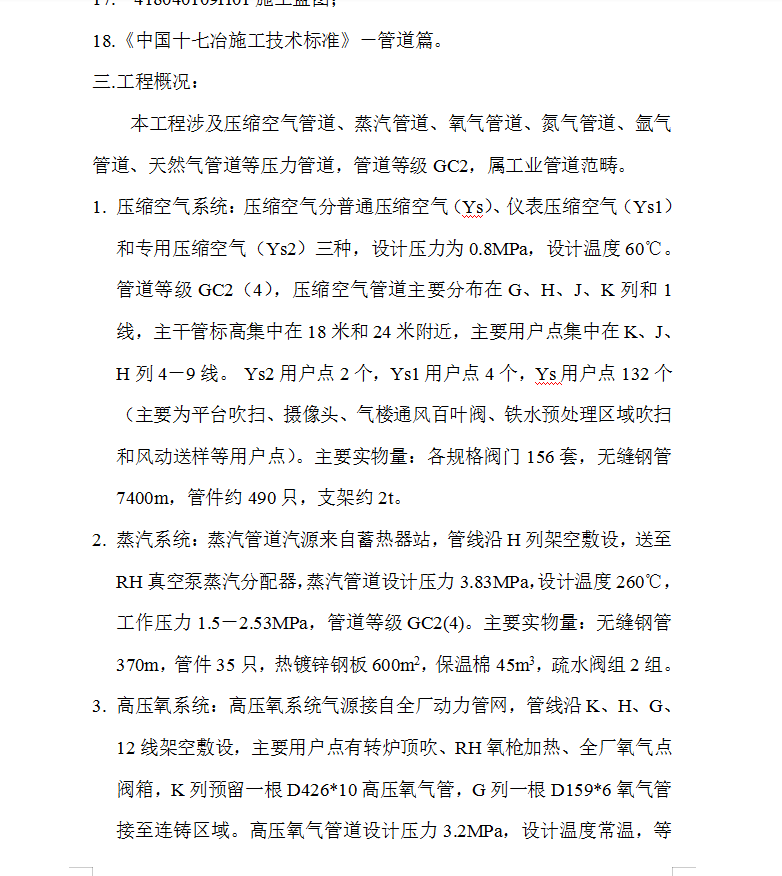

本工程涉及压缩空气管道、蒸汽管道、氧气管道、氮气管道、氩气管道、天然气管道等压力管道，管道等级GC2，属工业管道范畴。
1.压缩空气系统：压缩空气分普通压缩空气（Ys）、仪表压缩空气（Ys1）和专用压缩空气（Ys2）三种，设计压力为0.8MPa，设计温度60℃。管道等级GC2（4），压缩空气管道主要分布在G、H、J、K列和1线，主干管标高集中在18米和24米附近，主要用户点集中在K、J、H列4－9线。 Ys2用户点2个，Ys1用户点4个，Ys用户点132个（主要为平台吹扫、摄像头、气楼通风百叶阀、铁水预处理区域吹扫和风动送样等用户点）。主要实物量：各规格阀门156套，无缝钢管7400m，管件约490只，支架约2t。
