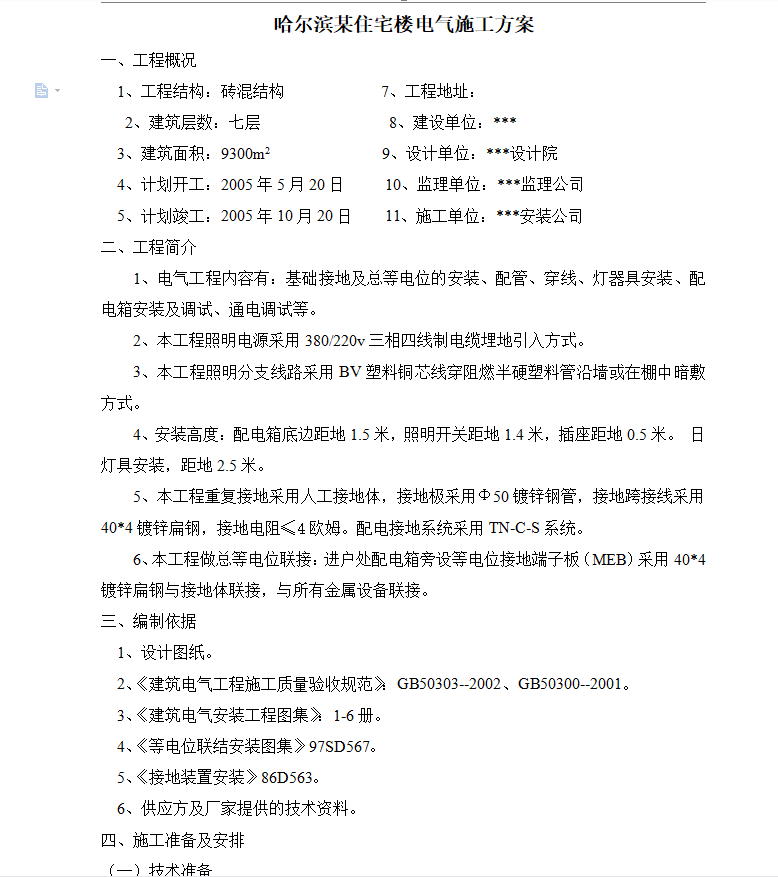

某住宅楼电气施工方案 11P

1、电气工程内容有：基础接地及总等电位的安装、配管、穿线、灯器具安装、配电箱安装及调试、通电调试等。
2、本工程照明电源采用380/220v三相四线制电缆埋地引入方式。
3、本工程照明分支线路采用BV塑料铜芯线穿阻燃半硬塑料管沿墙或在棚中暗敷方式。
4、安装高度：配电箱底边距地1.5米，照明开关距地1.4米，插座距地0.5米。 日灯具安装，距地2.5米。
5、本工程重复接地采用人工接地体，接地极采用Φ50镀锌钢管，接地跨接线采用40*4镀锌扁钢，接地电阻≤4欧姆。配电接地系统采用TN-C-S系统。
6、本工程做总等电位联接：进户处配电箱旁设等电位接地端子板（MEB）采用40*4镀锌扁钢与接地体联接，与所有金属设备联接。
