地铁工程出入口超前小导管支护技术交底

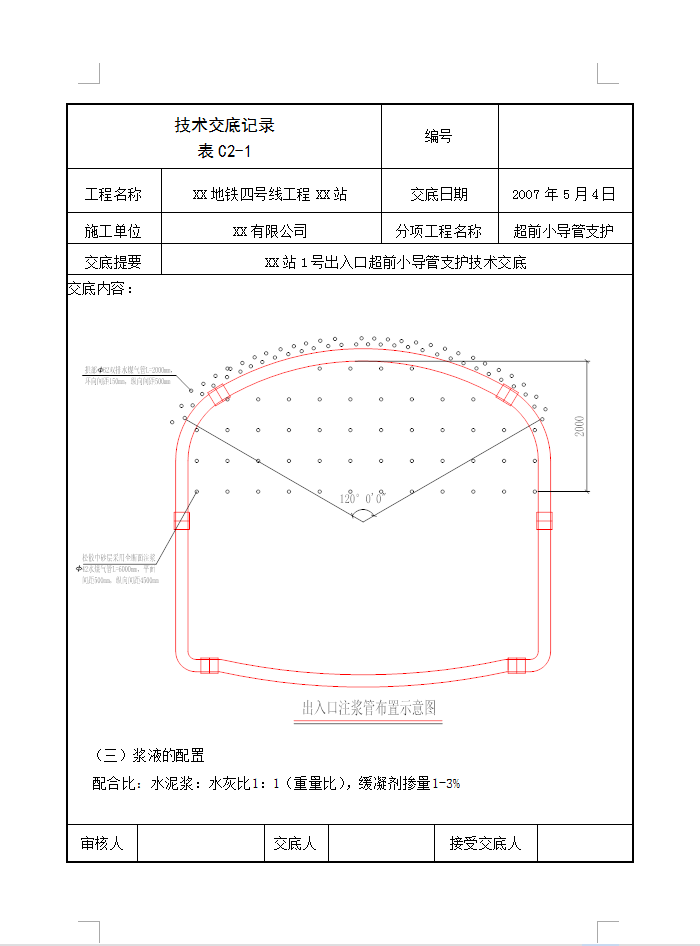

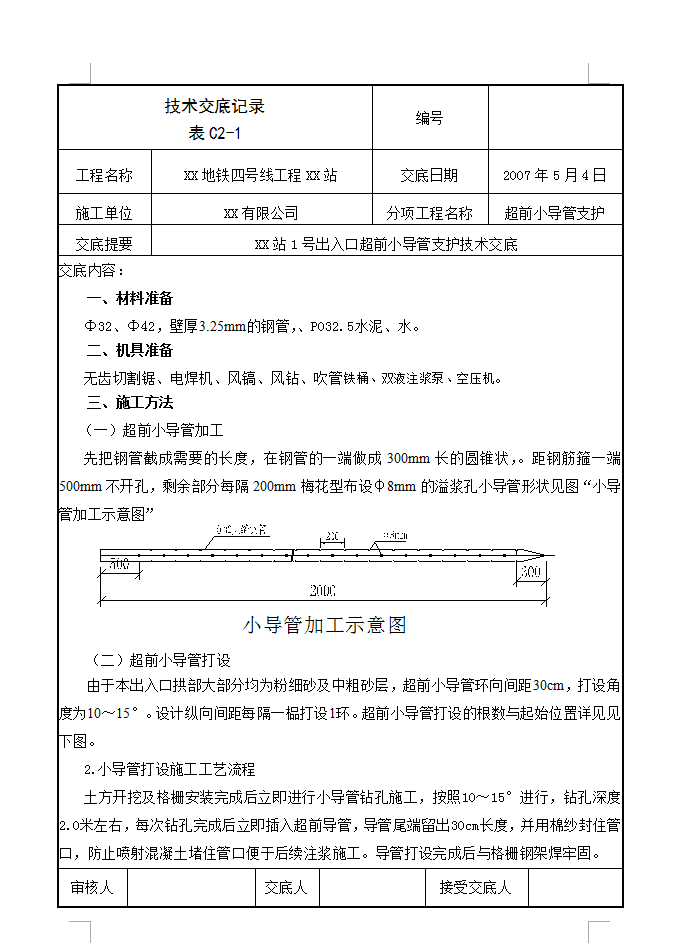

超前小导管加工:先把钢管截成需要的长度，在钢管的一端做成300mm长的圆锥状，。距钢筋箍一端500mm不开孔，剩余部分每隔200mm梅花型布设φ8mm的溢浆孔小导管形状见图“小导管加工示意图”,超前小导管打设:由于本出入口拱部大部分均为粉细砂及中粗砂层，超前小导管环向间距30cm，打设角度为10～15°。设计纵向间距每隔一榀打设1环。超前小导管打设的根数与起始位置详见见下图。土方开挖及格栅安装完成后立即进行小导管钻孔施工，按照10～15°进行，钻孔深度2.0米左右，每次钻孔完成后立即插入超前导管，导管尾端留出30cm长度，并用棉纱封住管口，防止喷射混凝土堵住管口便于后续注浆施工。导管打设完成后与格栅钢架焊牢固。
