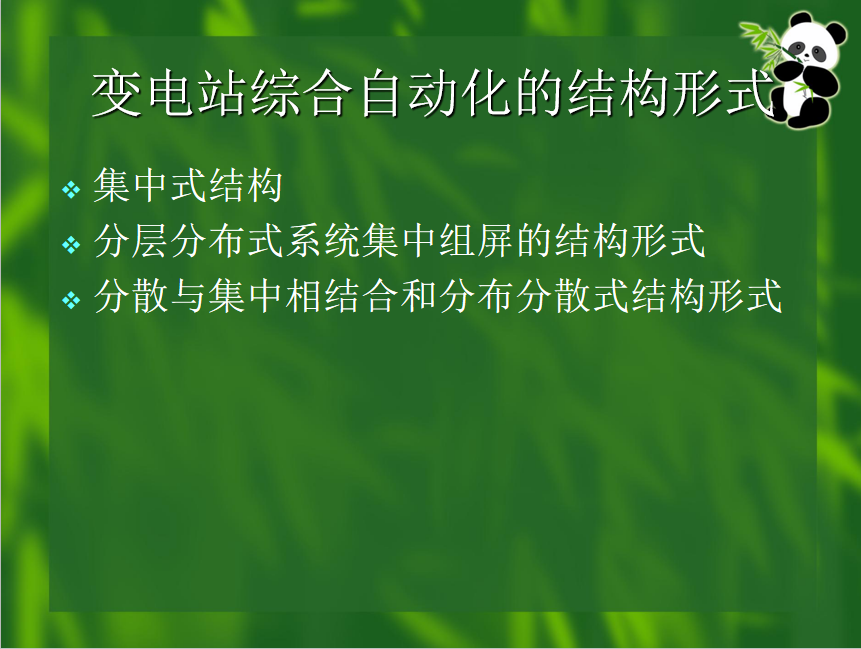

变电站综合自动化的设计原则及结构形式 125P

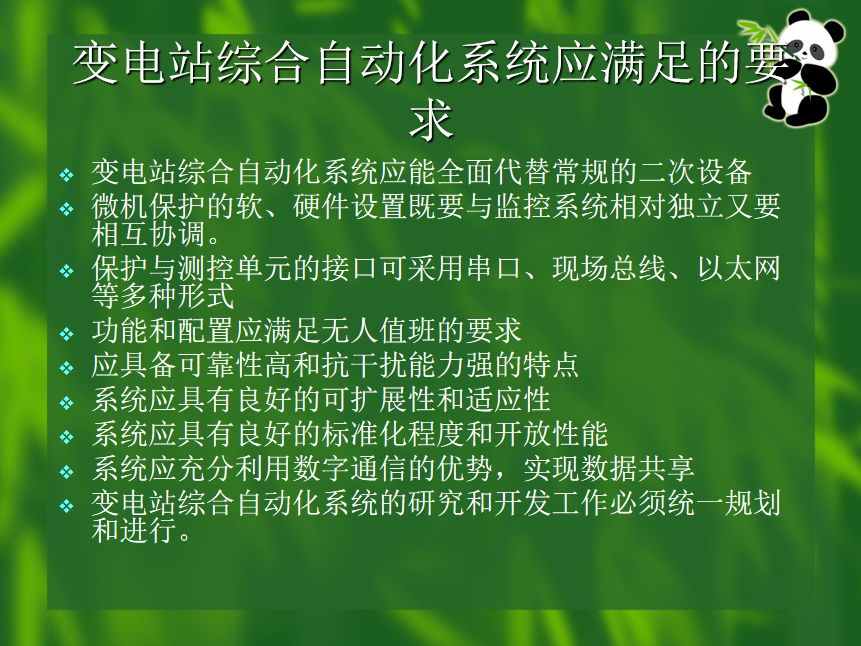

变电站综合自动化系统应满足的要求
变电站综合自动化系统应能全面代替常规的二次设备
微机保护的软、硬件设置既要与监控系统相对独立又要相互协调。
保护与测控单元的接口可采用串口、现场总线、以太网等多种形式
功能和配置应满足无人值班的要求
应具备可靠性高和抗干扰能力强的特点
系统应具有良好的可扩展性和适应性
系统应具有良好的标准化程度和开放性能
系统应充分利用数字通信的优势，实现数据共享
变电站综合自动化系统的研究和开发工作必须统一规划和进行。

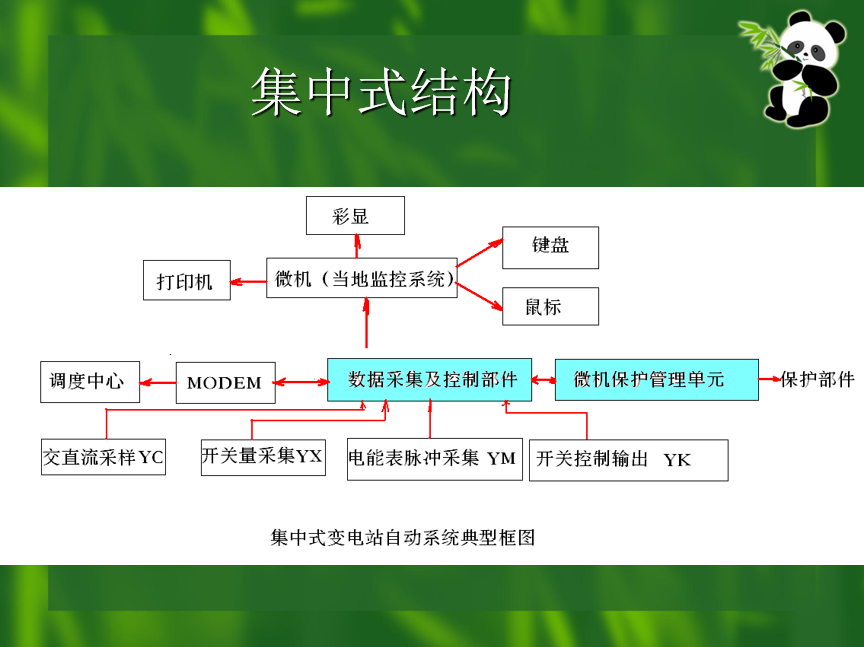

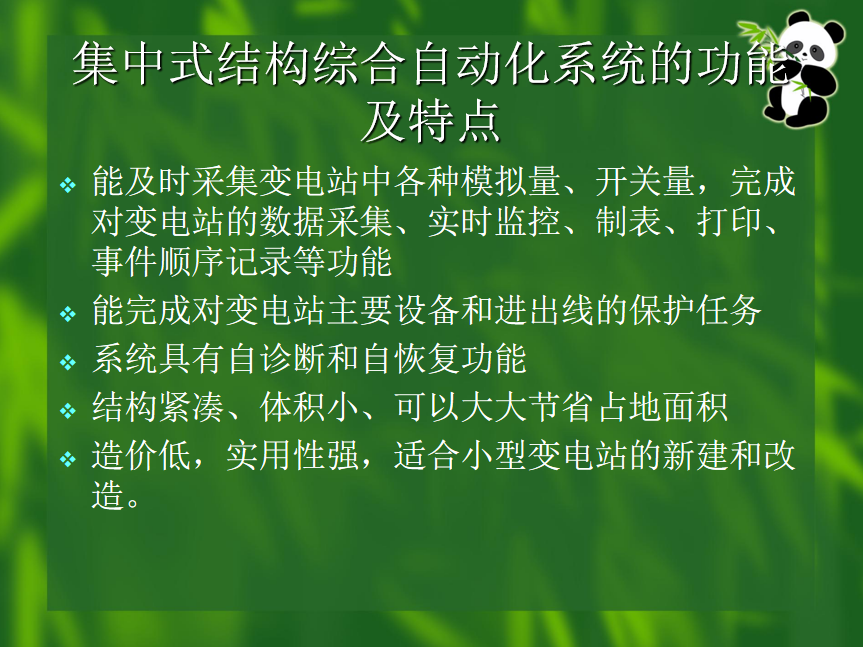

集中式结构综合自动化系统的功能及特点
能及时采集变电站中各种模拟量、开关量，完成对变电站的数据采集、实时监控、制表、打印、事件顺序记录等功能
能完成对变电站主要设备和进出线的保护任务
系统具有自诊断和自恢复功能
结构紧凑、体积小、可以大大节省占地面积
造价低，实用性强，适合小型变电站的新建和改造。

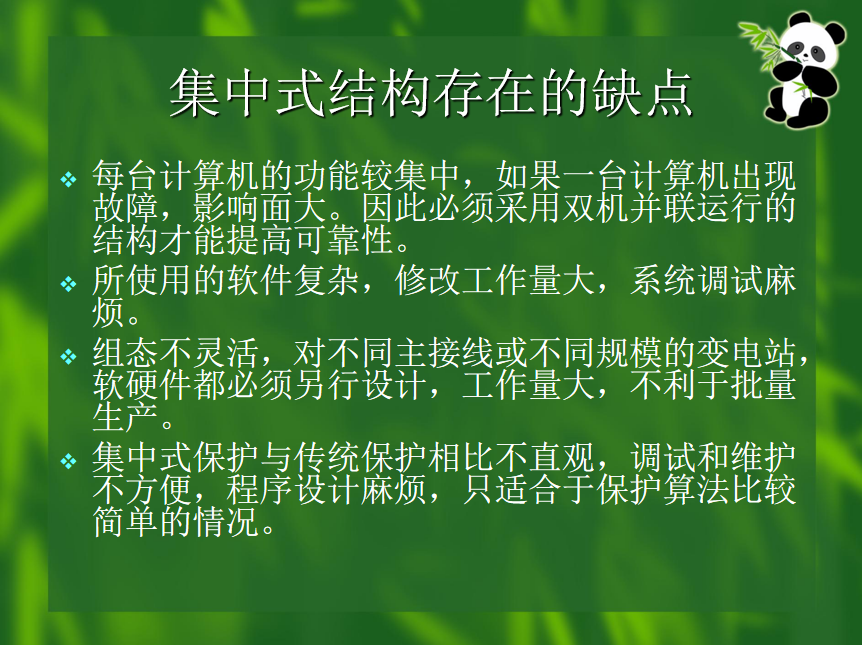

集中式结构存在的缺点
每台计算机的功能较集中，如果一台计算机出现故障，影响面大。因此必须采用双机并联运行的结构才能提高可靠性。
所使用的软件复杂，修改工作量大，系统调试麻烦。
组态不灵活，对不同主接线或不同规模的变电站，软硬件都必须另行设计，工作量大，不利于批量生产。
集中式保护与传统保护相比不直观，调试和维护不方便，程序设计麻烦，只适合于保护算法比较简单的情况。
