110kV输变电工程旁站监理方案 14P

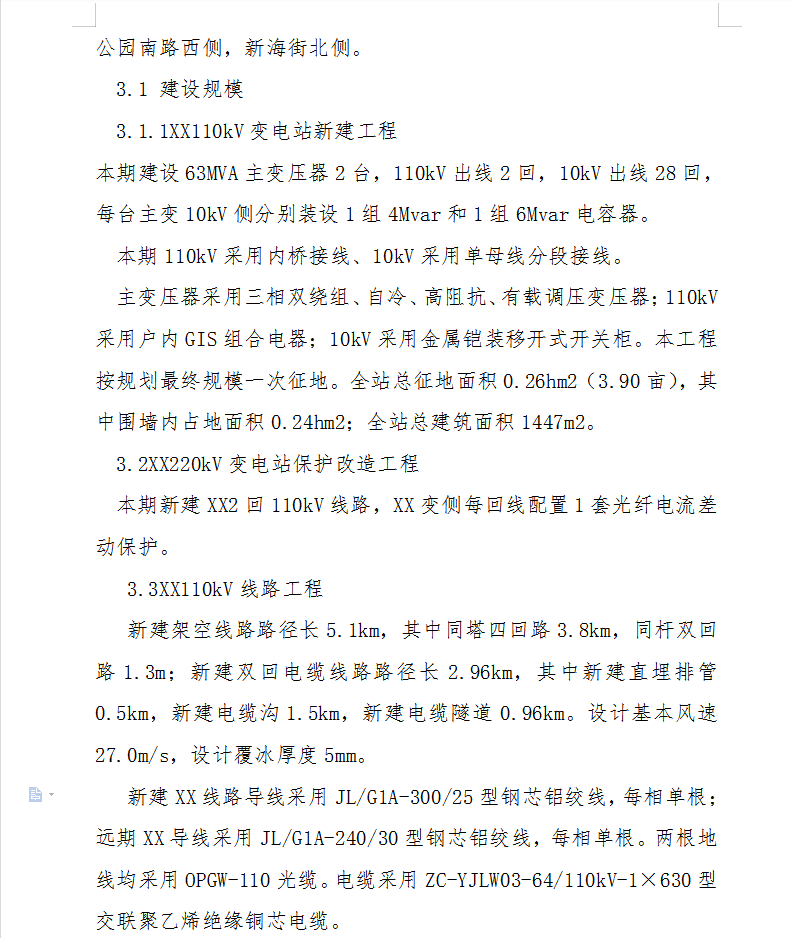

XX110kV变电站新建工程
本期建设63MVA主变压器2台，110kV出线2回，10kV出线28回，每台主变10kV侧分别装设1组4Mvar和1组6Mvar电容器。
本期110kV采用内桥接线、10kV采用单母线分段接线。
主变压器采用三相双绕组、自冷、高阻抗、有载调压变压器；110kV采用户内GIS组合电器；10kV采用金属铠装移开式开关柜。本工程按规划最终规模一次征地。全站总征地面积0.26hm2（3.90亩），其中围墙内占地面积0.24hm2；全站总建筑面积1447m2。
XX110kV线路工程
新建架空线路路径长5.1km，其中同塔四回路3.8km，同杆双回路1.3m；新建双回电缆线路路径长2.96km，其中新建直埋排管0.5km，新建电缆沟1.5km，新建电缆隧道0.96km。设计基本风速27.0m/s，设计覆冰厚度5mm。
新建XX线路导线采用JL/G1A-300/25型钢芯铝绞线，每相单根；远期XX导线采用JL/G1A-240/30型钢芯铝绞线，每相单根。两根地线均采用OPGW-110光缆。电缆采用ZC-YJLW03-64/110kV-1×630型交联聚乙烯绝缘铜芯电缆。
新建自立式杆塔37基。基础采用台阶式基础和灌注桩基础。
