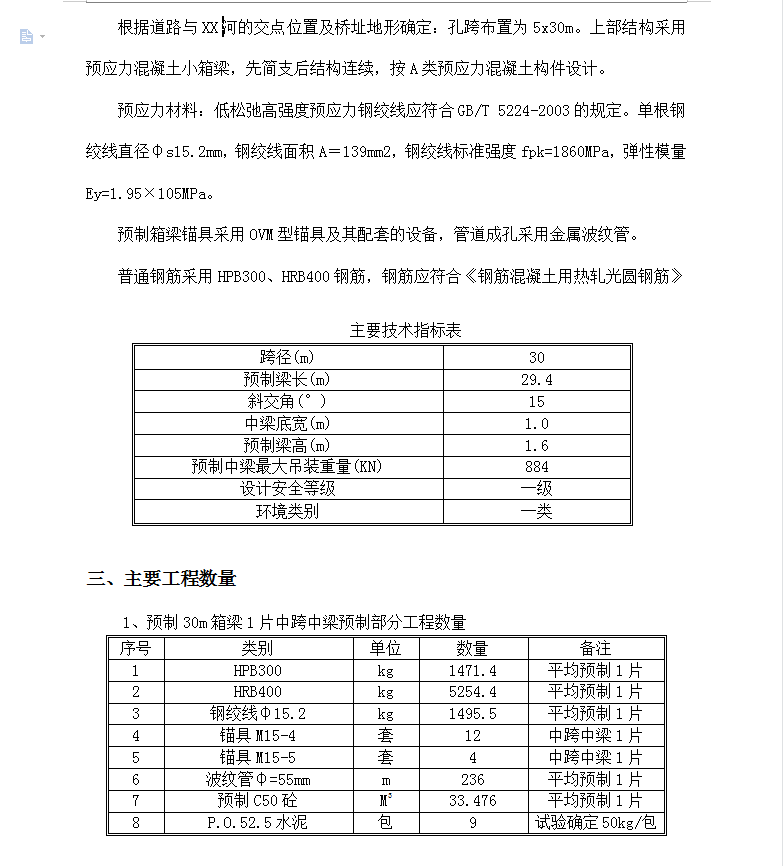

桥孔布置为5x30m预应力混凝土小箱梁，全桥长157m，桥梁平面位于直线段上，大桥跨越XX河，桥轴线与XX河大至呈75°夹角，桥跨斜交斜布。 根据道路与XX河的交点位置及桥址地形确定：孔跨布置为5x30m。上部结构采用预应力混凝土小箱梁，先简支后结构连续，按A类预应力混凝土构件设计。预应力材料：低松弛高强度预应力钢绞线应符合GB/T 5224-2003的规定。单根钢绞线直径φs15.2mm，钢绞线面积A＝139mm2，钢绞线标准强度fpk=1860MPa，弹性模量Ey=1.95×105MPa。预制箱梁锚具采用OVM型锚具及其配套的设备，管道成孔采用金属波纹管。
