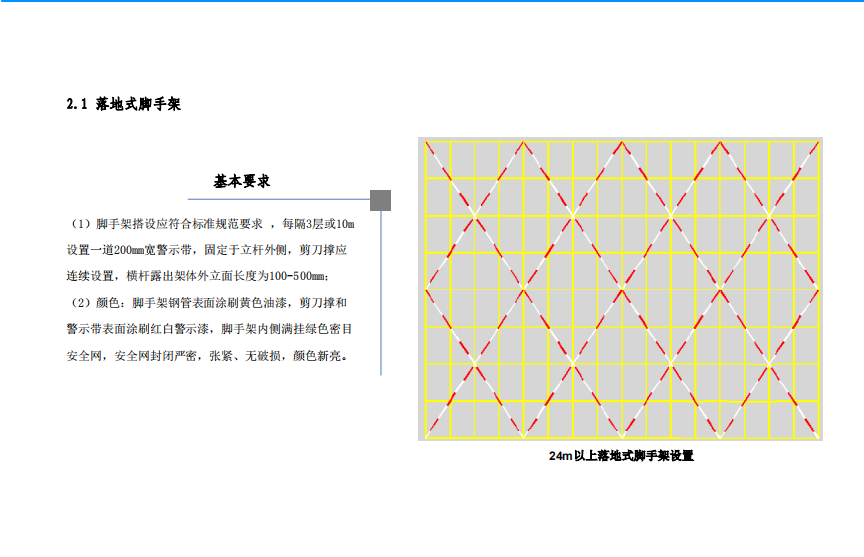

落地式脚手架基本要求

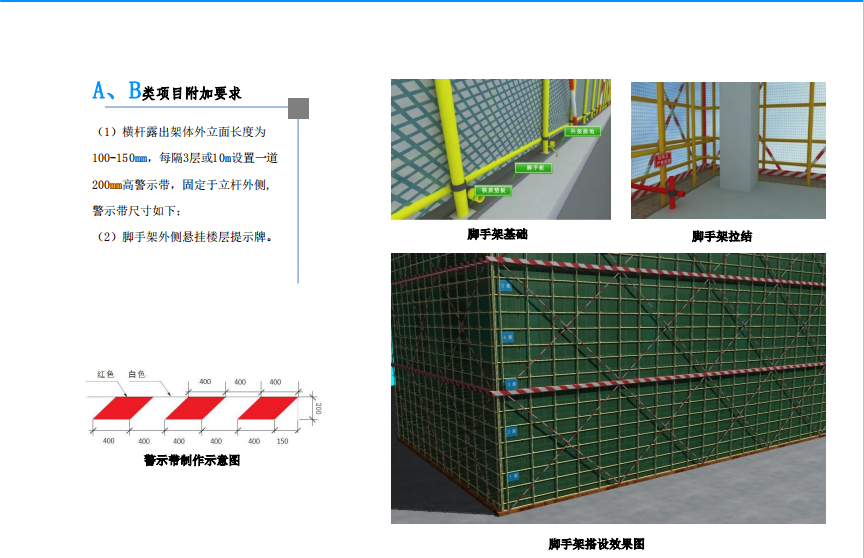

(1)脚手架搭设应符合标准规范要求 ,每隔3层或10m设置一道200mm宽警示带,固定于立杆外侧,剪刀撑应连续设置,横杆露出架体外立面长度为100-500mm;
(2)颜色:脚手架钢管表面涂刷黄色油漆,剪刀撑和警示带表面涂刷红白警示漆,脚手架内侧满挂绿色密目安全网,安全网封闭严密,张紧、无破损,颜色新亮。

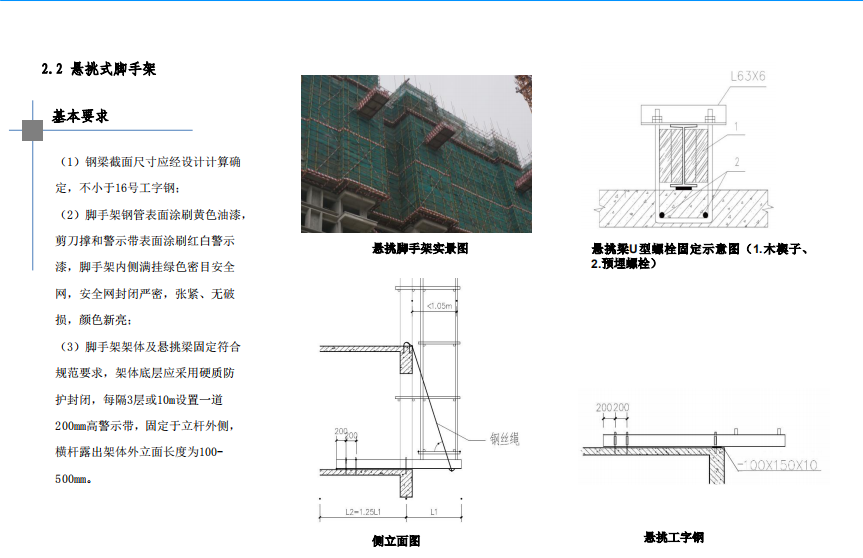

悬挑式脚手架基本要求
(1)钢梁截面尺寸应经设计计算确 定,不小于16号工字钢;
(2)脚手架钢管表面涂刷黄色油漆,剪刀撑和警示带表面涂刷红白警示漆,脚手架内侧满挂绿色密目安全网,安全网封闭严密,张紧、无破 损,颜色新亮;
(3)脚手架架体及悬挑梁固定符合规范要求,架体底层应采用硬质防护封闭,每隔3层或10m设置一道200mm高警示带,固定于立杆外侧,横杆露出架体外立面长度为100-500mm

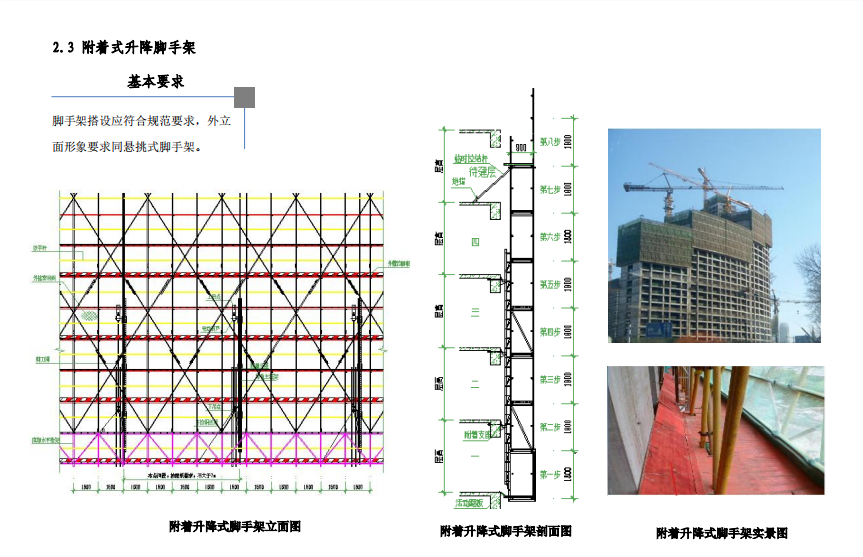

附着式升降脚手架基本要求
脚手架搭设应符合规范要求,外立面形象要求同悬挑式脚手架。

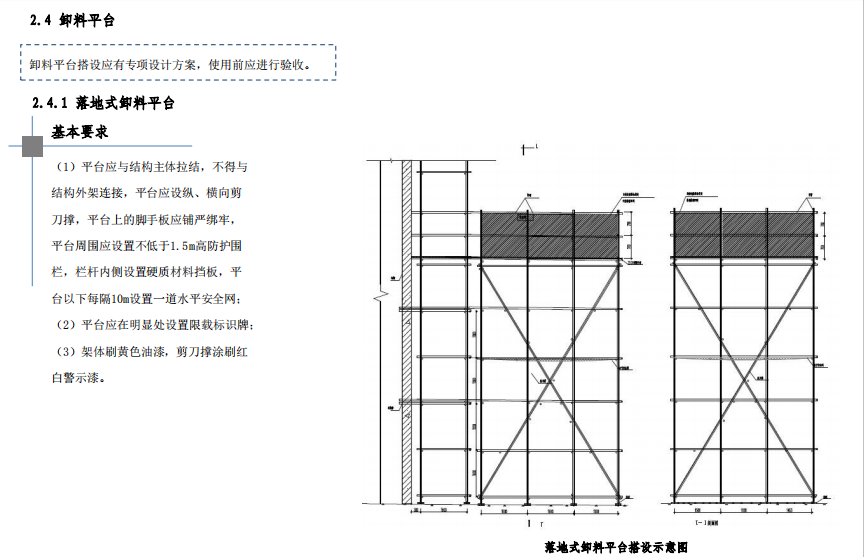

落地式卸料平台基本要求
(1)平台应与结构主体拉结,不得与结构外架连接,平台应设纵、横向剪刀撑,平台上的脚手板应铺严绑牢,平台周围应设置不低于1.5m高防护围 栏,栏杆内侧设置硬质材料挡板,平台以下每隔10m设置一道水平安全网;
(2)平台应在明显处设置限载标识牌;
(3)架体刷黄色油漆,剪刀撑涂刷红白警示漆
悬挑式卸料平台基本要求
(1)主梁应使用整根槽钢(或工字钢),型号不得小于[20,锚固端预埋Φ20U型环;
(2)两侧应分别设置前后两道斜拉钢丝绳,钢丝绳直径应根据计算确定且不小于Φ21.5,每个吊点的受力钢丝绳应独立设置;
(3)平台底部应满铺脚手板,固定牢固,与外架之间封闭良好;
(4)临边设置不低于1.5m的防护栏杆,栏杆内侧设置硬质挡板,挂限载标识牌
