某电站引水隧洞工程施工组织设计

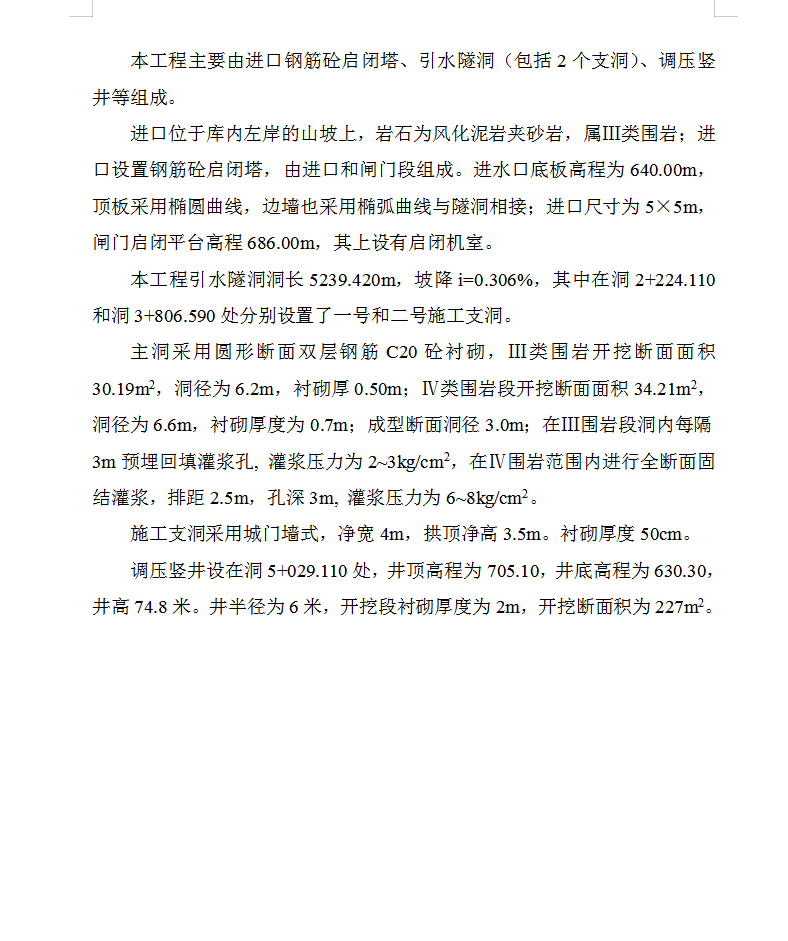

本工程主要由进口钢筋砼启闭塔、引水隧洞（包括2个支洞）、调压竖井等组成。
进口位于库内左岸的山坡上，岩石为风化泥岩夹砂岩，属Ⅲ类围岩；进口设置钢筋砼启闭塔，由进口和闸门段组成。进水口底板高程为640.00m，顶板采用椭圆曲线，边墙也采用椭弧曲线与隧洞相接；进口尺寸为5×5m，闸门启闭平台高程686.00m，其上设有启闭机室。
本工程引水隧洞洞长5239.420m，坡降i=0.306%，其中在洞2+224.110和洞3+806.590处分别设置了一号和二号施工支洞。
主洞采用圆形断面双层钢筋C20砼衬砌，Ⅲ类围岩开挖断面面积30.19m2，洞径为6.2m，衬砌厚0.50m；Ⅳ类围岩段开挖断面面积34.21m2，洞径为6.6m，衬砌厚度为0.7m；成型断面洞径3.0m；在Ⅲ围岩段洞内每隔3m预埋回填灌浆孔, 灌浆压力为2~3kg/cm2，在Ⅳ围岩范围内进行全断面固结灌浆，排距2.5m，孔深3m, 灌浆压力为6~8kg/cm2。
施工支洞采用城门墙式，净宽4m，拱顶净高3.5m。衬砌厚度50cm。
调压竖井设在洞5+029.110处，井顶高程为705.10，井底高程为630.30，井高74.8米。井半径为6米，开挖段衬砌厚度为2m，开挖断面积为227m2。
