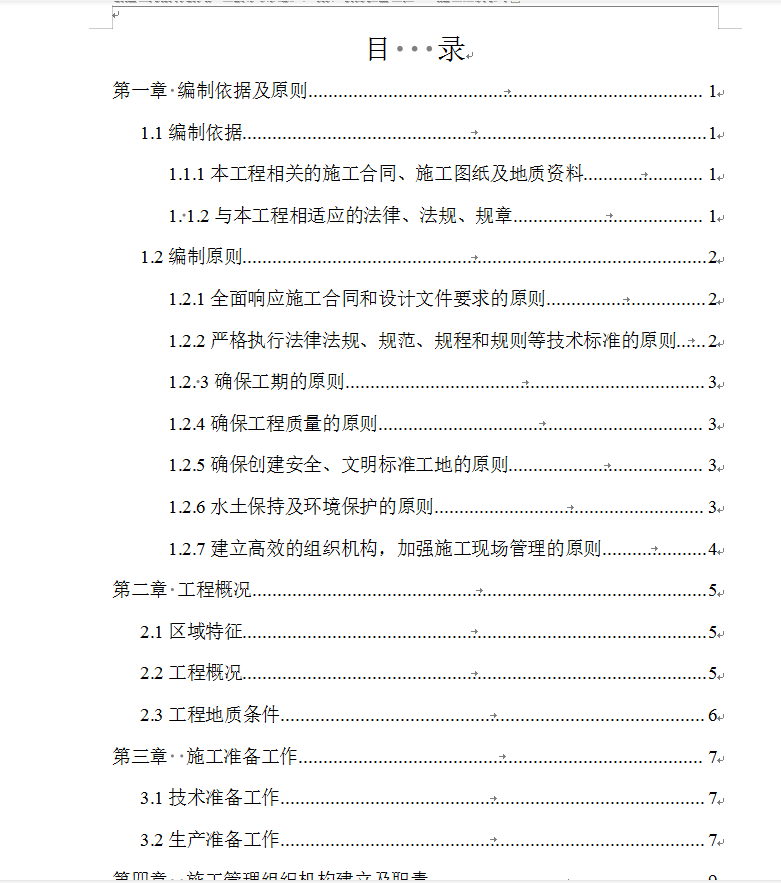

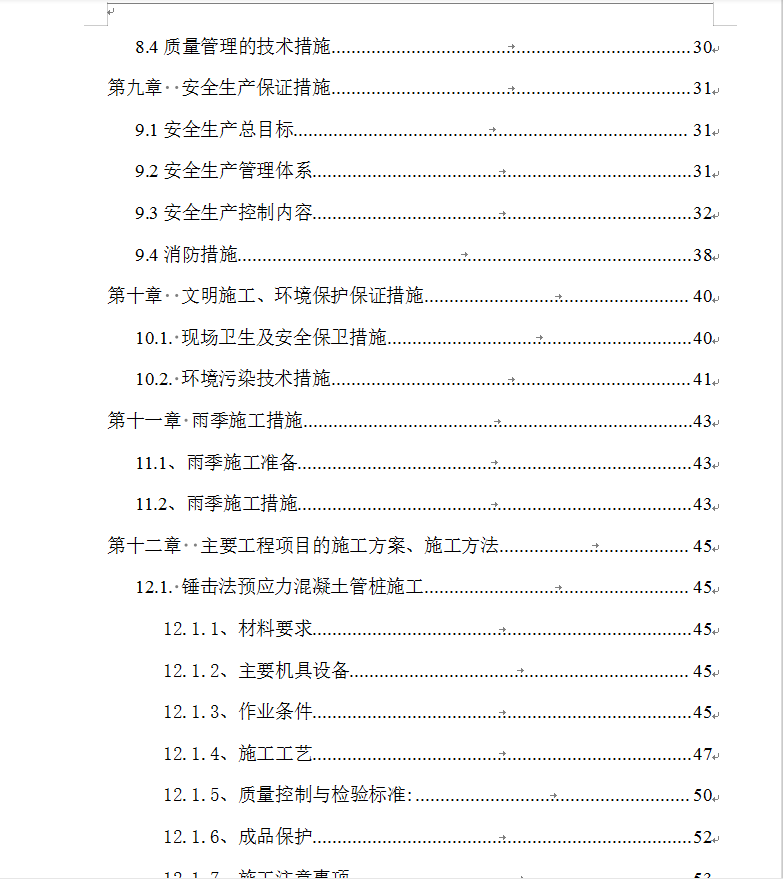

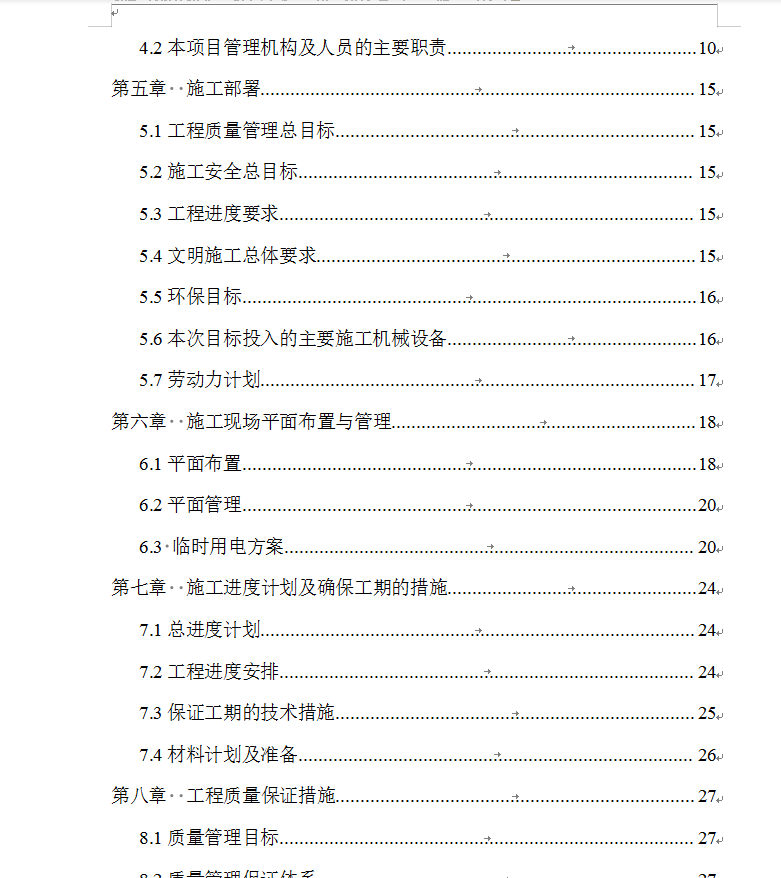

产业园桩基工程施工组织设计 73P

本工程±0.000相当于绝对标高的5.450米，采用预应力高强度混凝土管桩，选用国家建筑标准设计图集《预应力混凝土管桩》图集号（10G409）。本次工程由1#产业园总部，2#、3#智能电网中心，4#食堂组成。1#产业园总部管桩型号为: PHC 600 AB (130) 承压桩32米（10+10+12），抗拔桩26米（13+13）。承压试桩分为40米（AB型）、33米（B型)，试桩承压加载力分别是4800KN、2950KN。抗拔试桩33米（B型)，抗拔加载力为1350KN。2#、3#智能电网中心与4#食堂桩型为PHC 500 AB (100) 31米（10+10+11），试桩最大加载值为2200KN。600管桩桩端持力层为7-2层，500管桩桩端持力层为7-1a层。桩基试桩测试采用慢速维持荷载法，桩身质量采用低应变检测，数量不少于总桩数的30��。
