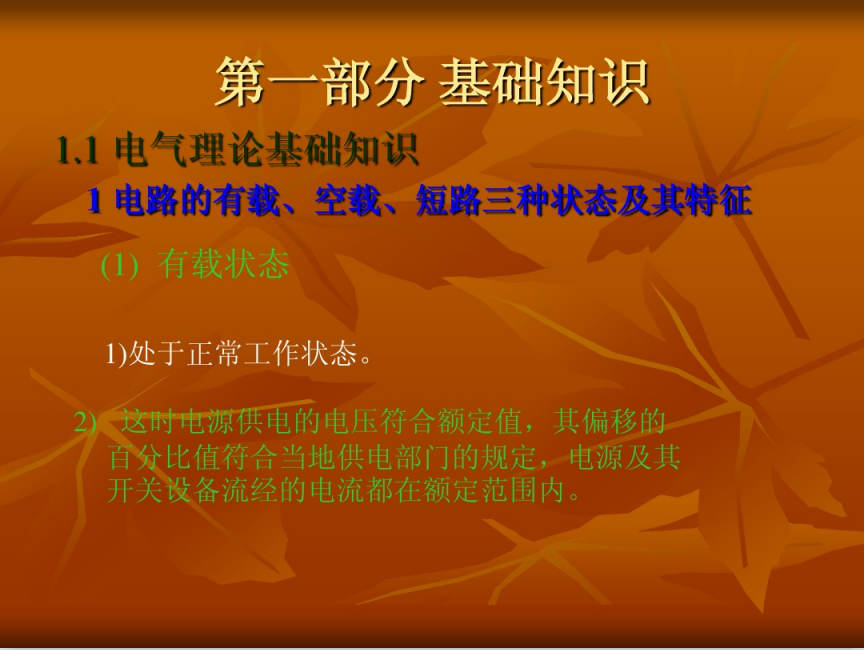

电路的有载、空载、短路三种状态及其特征
有载状态
1)处于正常工作状态。
2)这时电源供电的电压符合额定值，其偏移的百分比值符合当地供电部门的规定，电源及其开关设备流经的电流都在额定范围内。

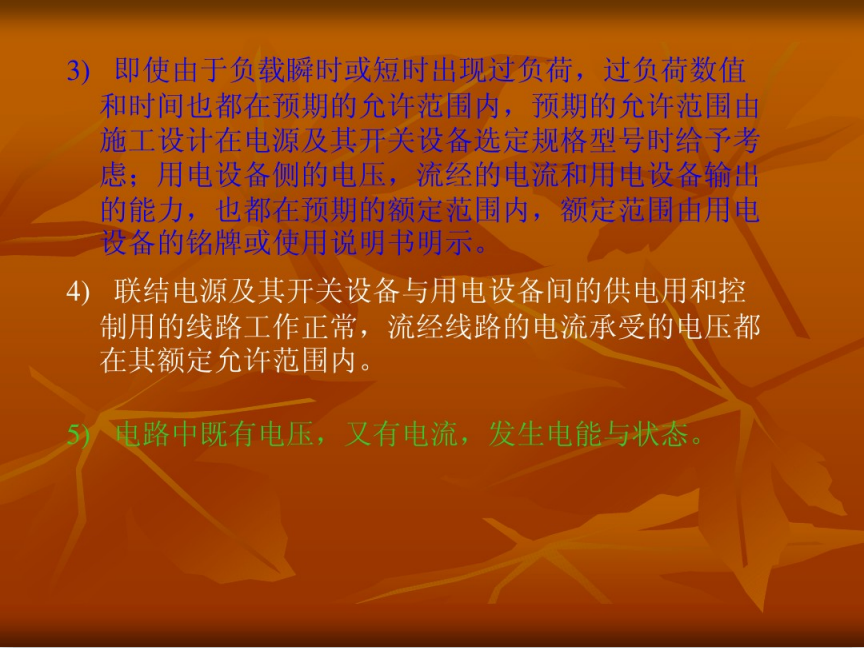

3)即使由于负载瞬时或短时出现过负荷，过负荷数值和时间也都在预期的允许范围内，预期的允许范围由施工设计在电源及其开关设备选定规格型号时给予考虑;用电设备侧的电压，流经的电流和用电设备输出的能力，也都在预期的额定范围内，额定范围由用电设备的铭牌或使用说明书明示。
4)联结电源及其开关设备与用电设备间的供电用和控制用的线路工作正常，流经线路的电流承受的电压都在其额定允许范围内。
5)电路中既有电压，又有电流，发生电能与状态。

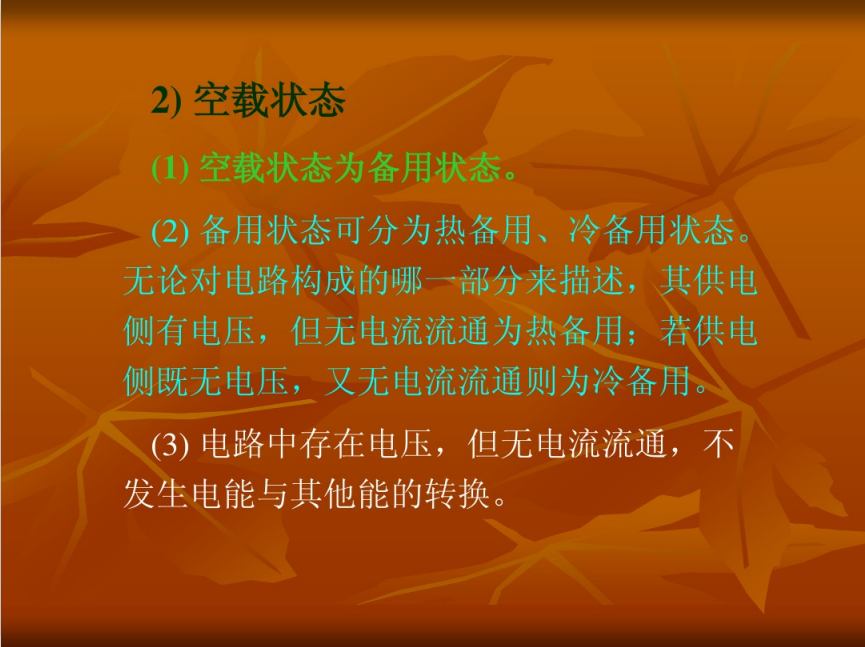

空载状态
(1)空载状态为备用状态。
(2)备用状态可分为热备用、冷备用状态。无论对电路构成的哪一部分来描述，其供电侧有电压，但无电流流通为热备用;若供电侧既无电压，又无电流流通则为冷备用。
(3)电路中存在电压，但无电流流通，不发生电能与其他能的转换。
