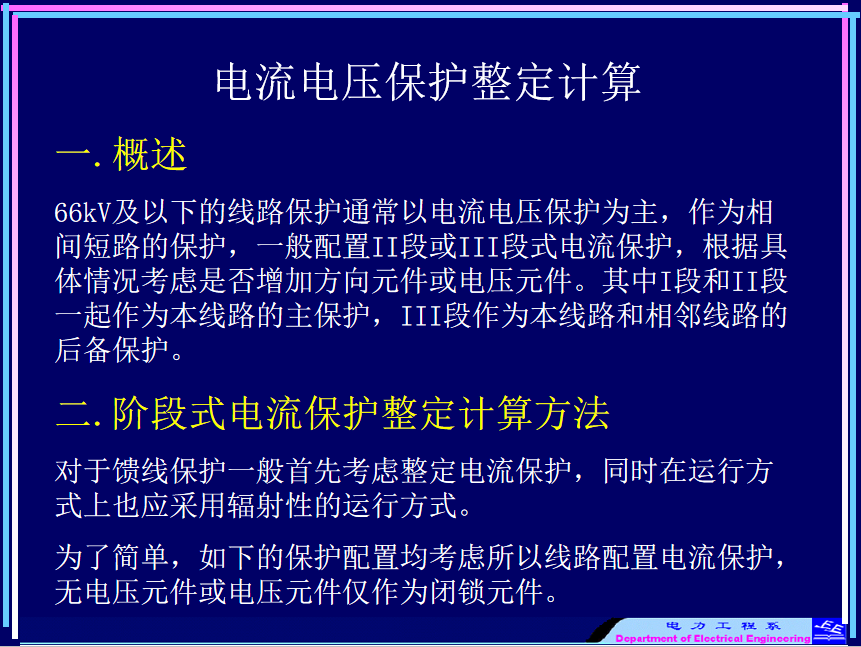

电流电压保护整定计算 21P

66kV及以下的线路保护通常以电流电压保护为主，作为相间短路的保护，一般配置II段或III段式电流保护，根据具体情况考虑是否增加方向元件或电压元件。其中I段和II段一起作为本线路的主保护，III段作为本线路和相邻线路的后备保护。
阶段式电流保护整定计算方法
对于馈线保护一般首先考虑整定电流保护，同时在运行方式上也应采用辐射性的运行方式。
为了简单，如下的保护配置均考虑所以线路配置电流保护，无电压元件或电压元件仅作为闭锁元件。

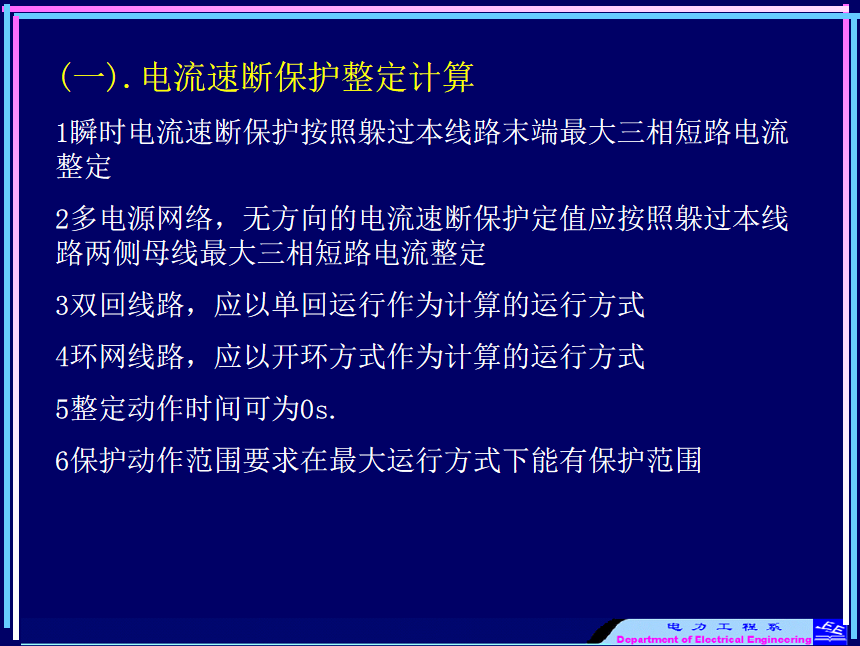

电流速断保护整定计算
1瞬时电流速断保护按照躲过本线路末端最大三相短路电流整定
2多电源网络，无方向的电流速断保护定值应按照躲过本线路两侧母线最大三相短路电流整定
3双回线路，应以单回运行作为计算的运行方式
4环网线路，应以开环方式作为计算的运行方式
5整定动作时间可为0s.
6保护动作范围要求在最大运行方式下能有保护范围
