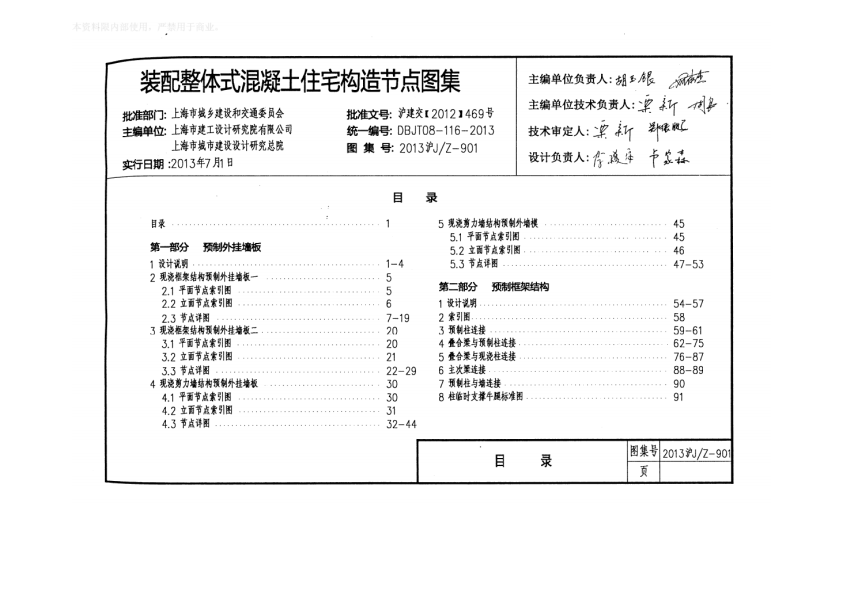

2013沪JZ-901 装配整体式混凝土住宅构造节点图集

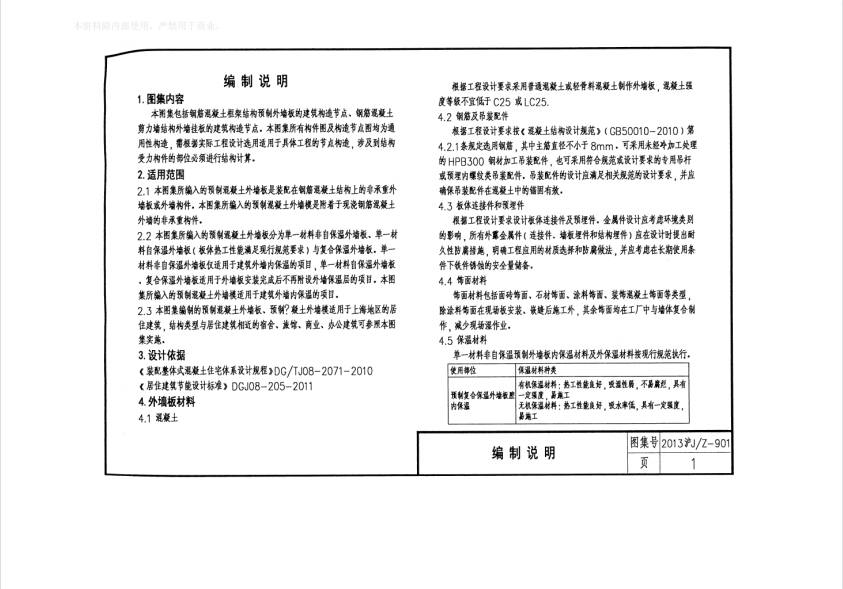

本图集所编入的预制混凝土外墙板是装配在钢筋混凝土结构上的非承重外墙板或外墙构件。本图集所编入的预制混凝土外墙模是附着于现浇钢筋混凝土外墙的非承重构件。
本图集所编入的预制混凝土外墙板分为单-材料非自保温外墙板、单一材料自保温外墙板(板体热工性能满足现行规范要求)与复合保温外墙板.单一材料非自保温外墙板仅适用于建筑外墙内保温的项目,单一材料自保温外墙板复合保温外墙板适用于外墙板安装完成后不再附设外墙保温层的项目。本图集所编入的预制混凝土外墙模适用于建筑外墙内保温的项目。
本图集编制的预制混凝土外墙板、预制混凝土外墙模适用于上海地区的居住建筑,结构类型与居住建筑相近的宿舍、旅馆、商业.办公建筑可参照本图集实施。
