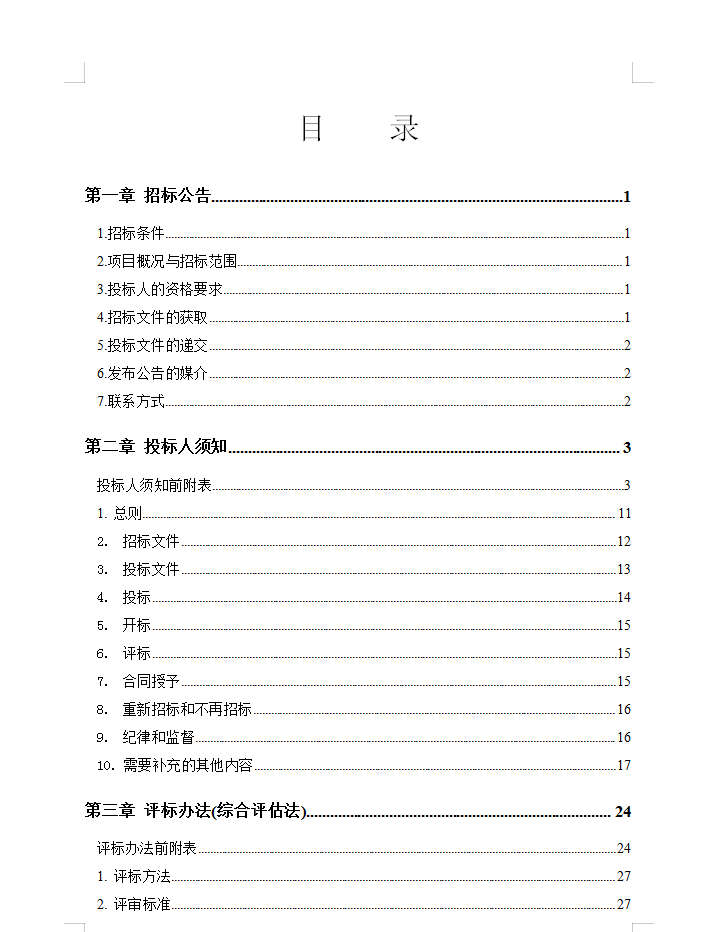

五层博物馆给排水施工图纸（含清单招标文件）

总建筑面积6697.6平方米,其中地上建筑面积4729.16m2，地下建筑面积1962.2m2，建筑高度31.6m,地上5层，地下2层。主要建设内容：游客接待中心、XX博物馆、文物库房、车库等建安工程，配套建设公共广场、绿化工程、入口景观及边坡工程，同时完善电气、给排水及污水垃圾处理等公用设施。
本工程为二类高层公共建筑，地下两层为车库及设备房，车库IV类汽车库，为小型车库。本工程为框架结构。
红线范围内的：室内外给水系统、污水系统、废水系统、雨水系统、室内外消火栓系统、自动喷水灭火系统、气体灭火系统、手提灭火器等。
设计技术参数：
水源：采用市政自来水。从一期引入1条DN150mm的市政给水管，供水压力0.40MPa左右,海拔接入点354.40m。
给排水系统：最高日生活用水量为：最高日用水量：41.8m?3?/d，最大小时用水量：6.81m?3?/h；最高日污废水排水量为：最高日污水量：41.8m?3?/d，最大时污水量：6.81m?3?/h；雨水高峰流量：27.46

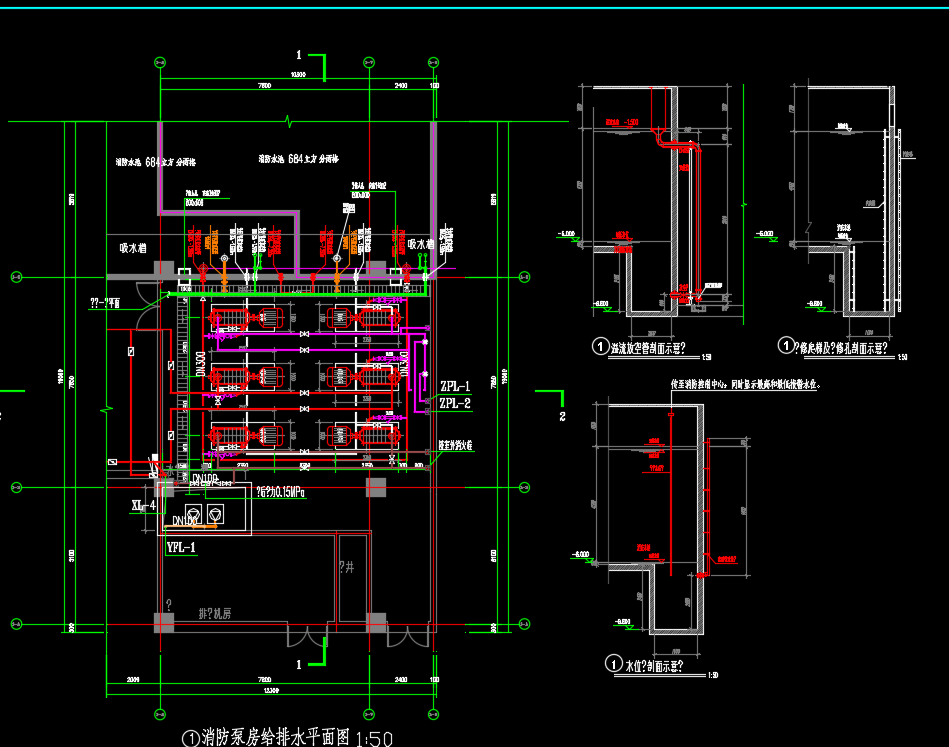

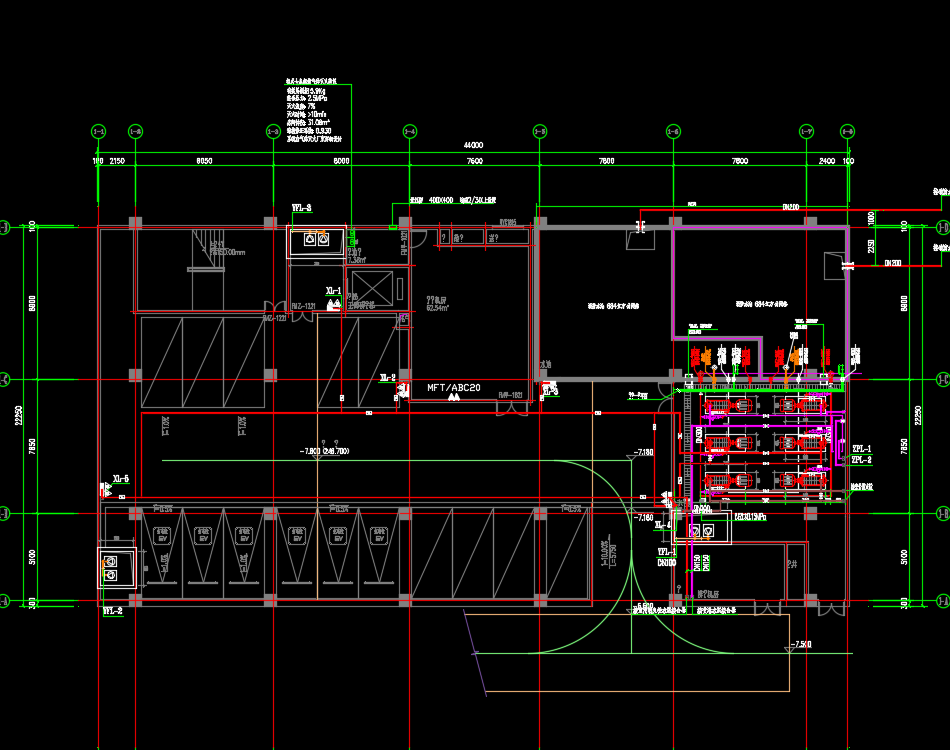

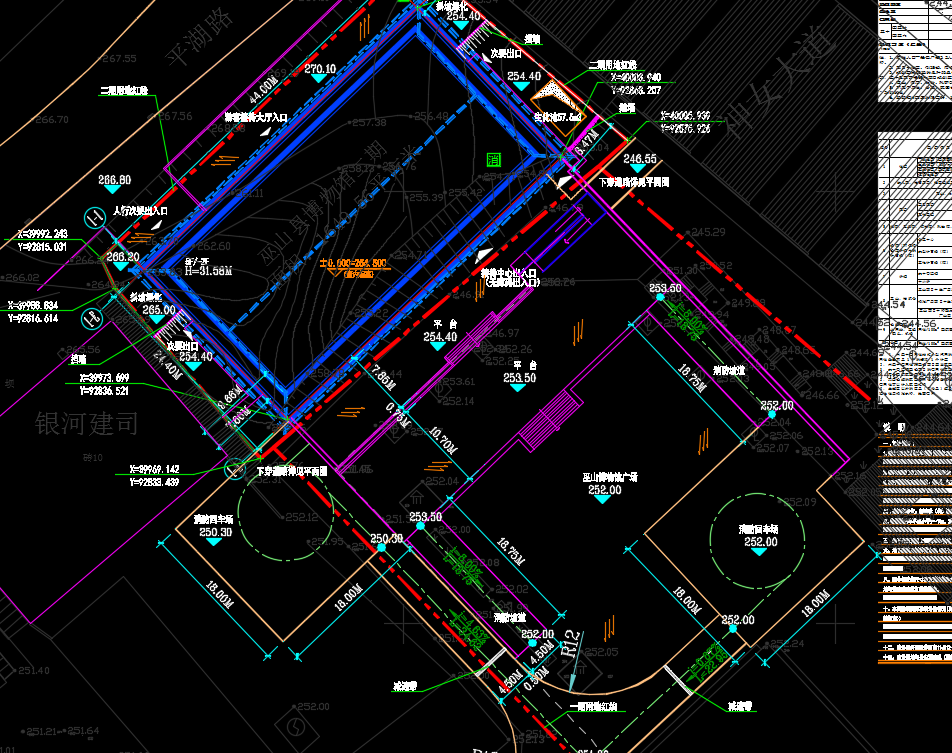

五层博物馆给排水施工图纸，包括：给排水总平面图、给排水原理图、给排水平面图、喷淋平面图、给排水大样图等
