本工程总建筑面积：5311.93m2,占地面积：5311.93m2 ,建筑层数：局部两层。库房结构形式为钢结构，檐口梁顶标高12.60m。抗震设防：6度。设计合理使用年限为50年。产类别为丙二类，建筑物耐火等级为二级。屋面防水等级为Ⅱ级，使用年限为15年。建设XX茶叶生产、精加工、产品研发、拼配包装、仓储物流、交易信息中心、茶园管理信息中心、茶园管护及机械管理中心、综合性XX茶业精制中心及其他附属设施。
设计范围：
1、用地红线以内本单体的给水排水、消防等系统。
2、室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计和施工。
3、室外生化池由业主委托专业厂家设计。
消火栓给水系统：
1) 本工程设置室内外消火栓系统；室内消火栓用水量为25L/s，室外消火栓用水量为45L/s；火灾持续时间为3h。自动喷淋用水量为80L/s(其中消防炮用水量为60L/S)；火灾持续时间为1h。
2) 本工程的室内外消防用水全储存一层消防水池内；消防水池有效容积1044m3，分为可独立使用的2座。消防泵房内分别设2台室内、外消火栓合泵，一用一备，供本工程的室内或室外消火栓用水加压使用。
3）本工程办公楼屋顶设置18m3消防水箱一座，设消火栓、自动喷淋稳压设备各一套，供本工程初期消防用水使用。

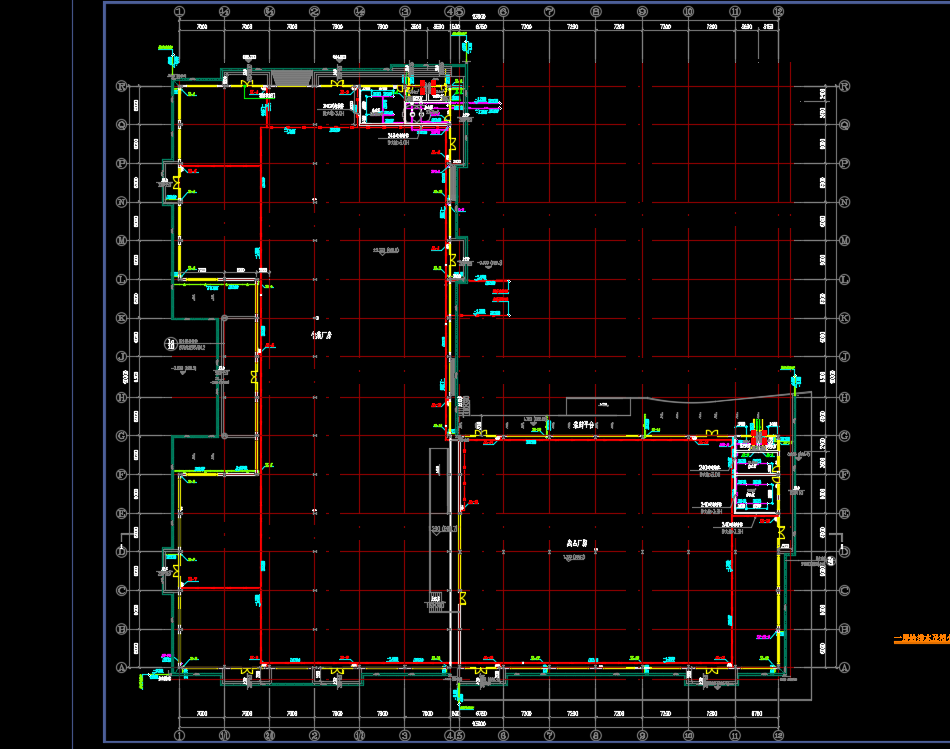

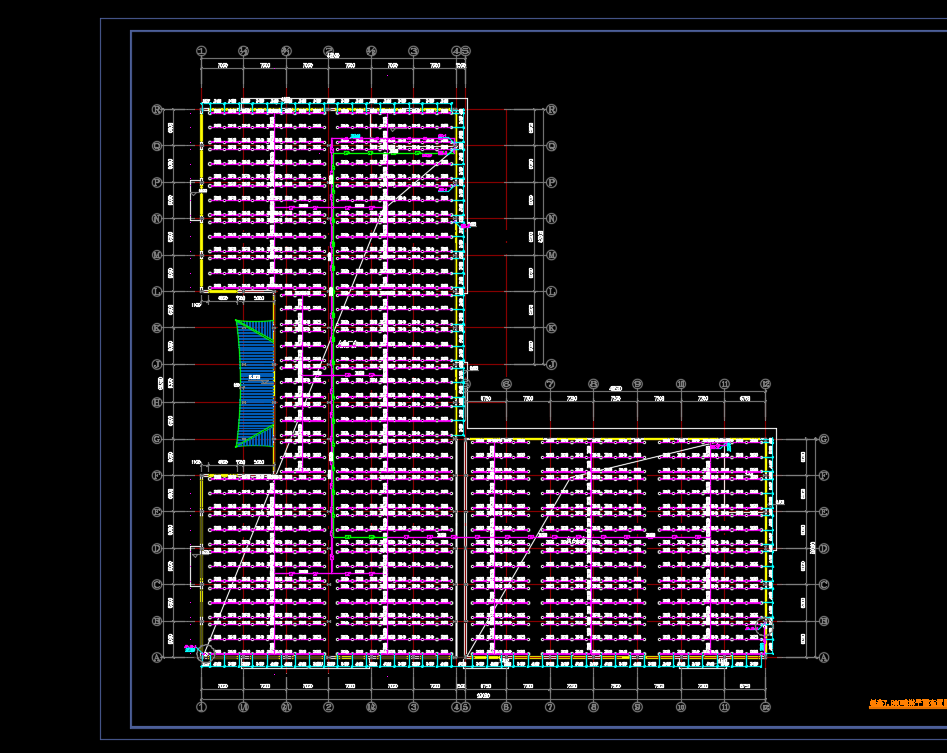

二层钢结构茶精制拼配加工中心给排水施工图纸，包括：给排水平面图、消火栓平面图、给排水平面布置图、喷淋平面布置图、给排水原理图等
