人防给排水安装通用大样图纸

第一防护单元建筑面积（�O）：1997，掩蔽人数：1200人，抗力等级：核6级常6级，防化级别：丙级，平时功能：汽车库，战时功能：二等人员掩蔽所。
设计内容
1、战时给水：
A. 战时掩蔽人员的饮用水和生活用水
B. 战时进出人防地下室人员的洗消用水
C. 战后各出入口受污染的房间和通道的冲洗用水
2、战时排水：
A. 战时掩蔽人员的生活废水
B. 战时进出人防地下室人员的洗消废水
C. 战后各出入口受污染的房间和通道的冲洗废水
战时排水系统
1、人防地下室利用战时盥洗室处的平时集水井收集战时生活废水，并利用平时排水设备和管道将战时生活废水排出室外。
2、隔绝防护时间内，人防地下室不得向外部排水。
3、人防地下室各战时出入口防护密闭门外的通道内均设置染毒水池，防毒通道和口部受污染的房间以及各密闭通道内则设置防爆地漏接至染毒水池，战后利用移动式潜污泵将洗消废水排出室外。

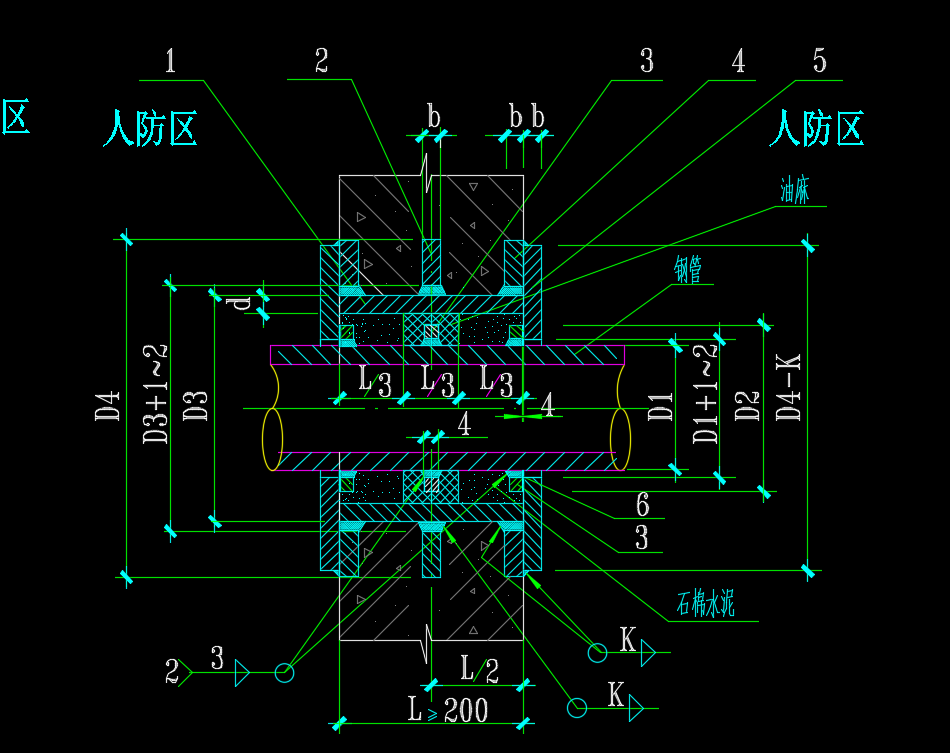

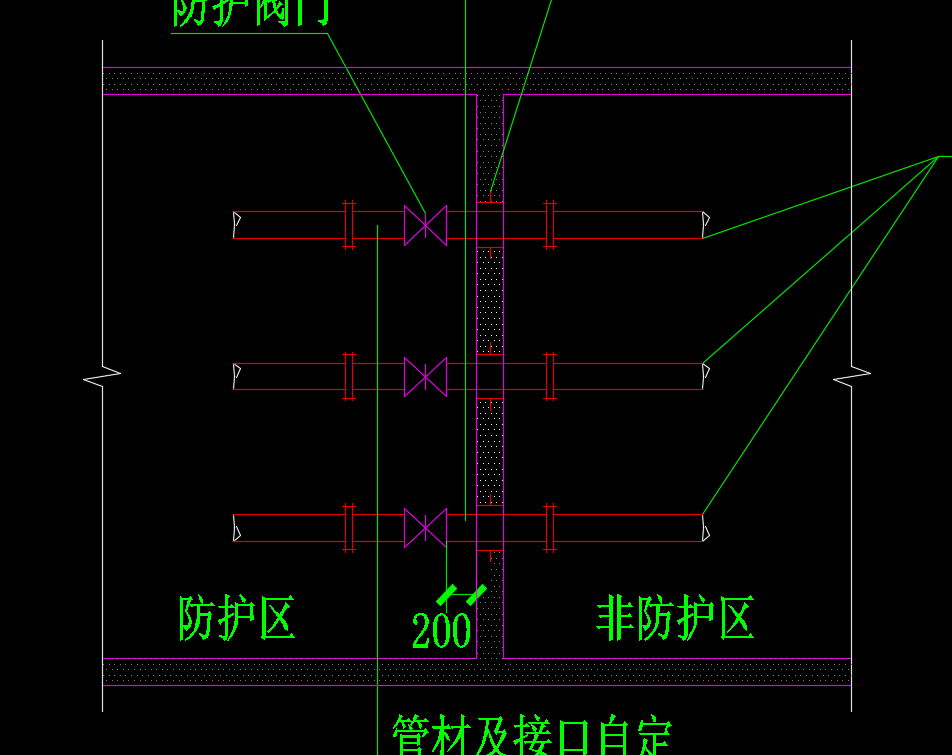

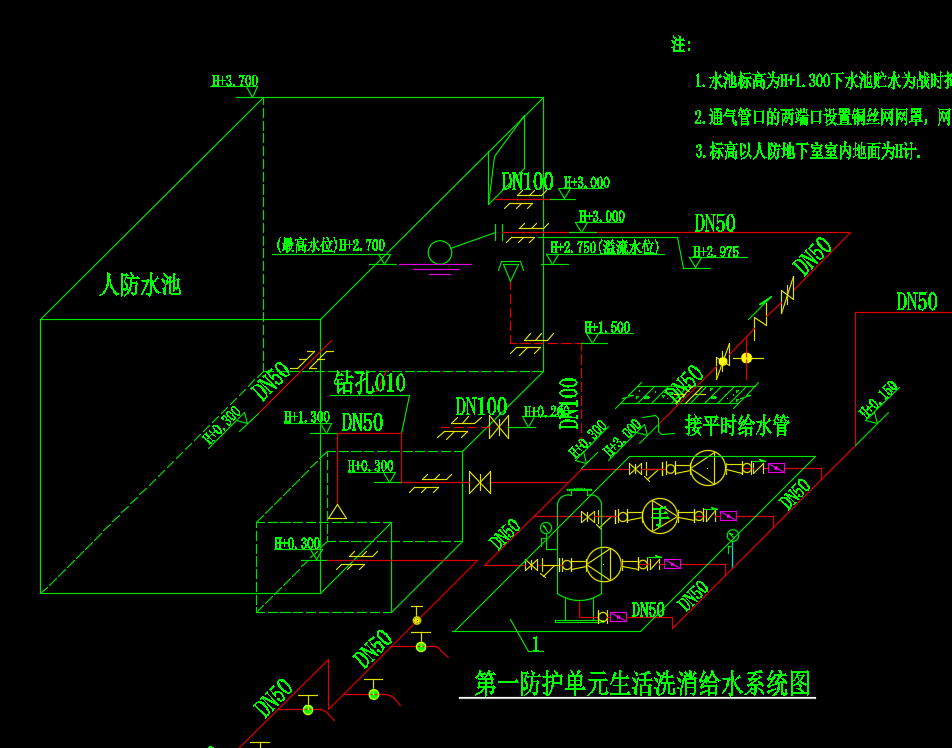

人防给排水安装通用大样图纸，包括：给排水平面图、给水系统图、排水系统图、给排水安装通用图等
