3跨13m预应力混凝土简支空心板梁桥设计图纸

本工程全长约2.4km，为城市支路，本次设计采用桥梁跨越河道。为预留桥下人行游步道的空间，本次设计桥梁上部结构采用3×13m预应力混凝土简支空心板桥，采用正交布置，桥梁全长44.04m，全宽24.0m。桥梁下部结构桥台采用桩柱式轻型桥台、钻孔灌注桩基础，桩端持力层为第⑤层粉砂；桥墩采用桩柱式桥墩、钻孔灌注桩基础，桩端持力层为第⑥层粉质粘土。桩基均按摩擦桩设计。

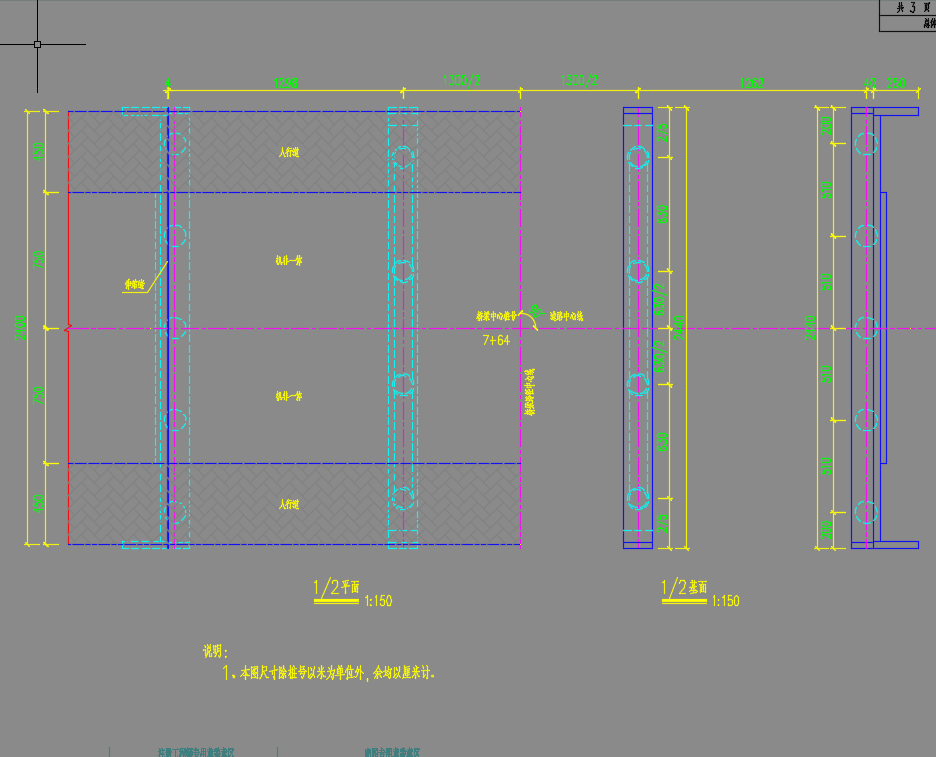

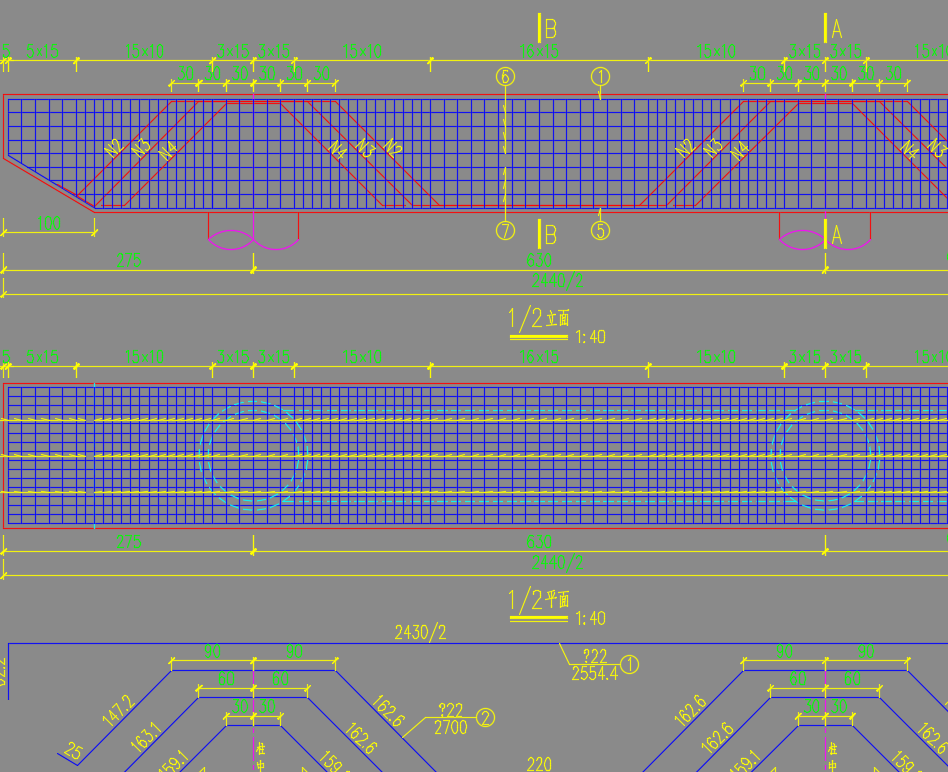

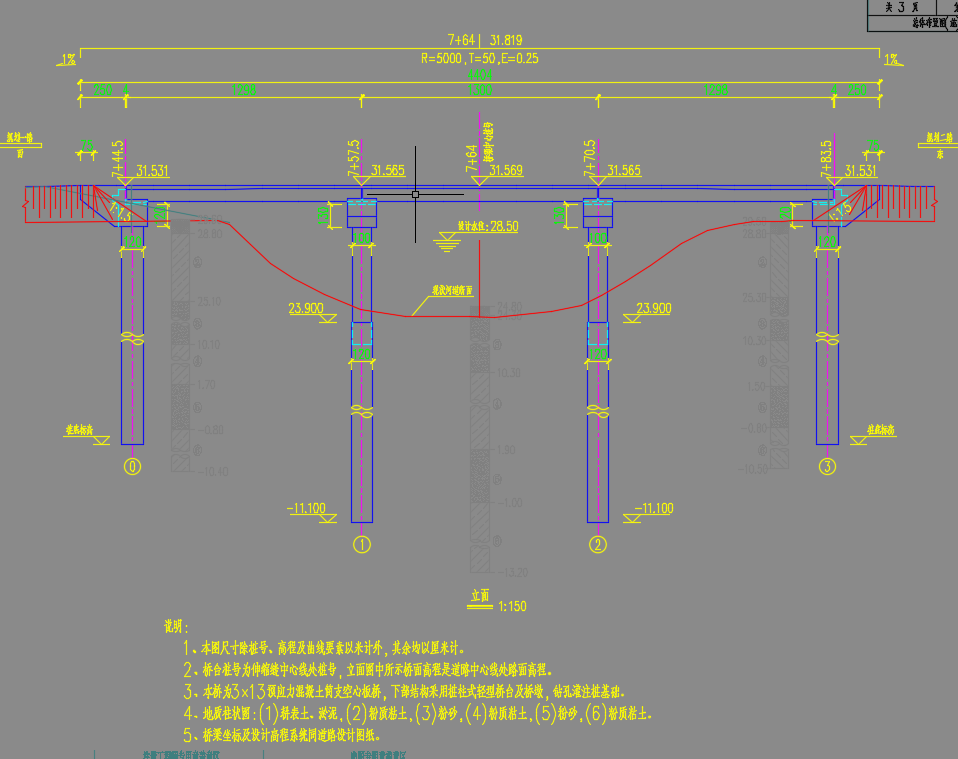

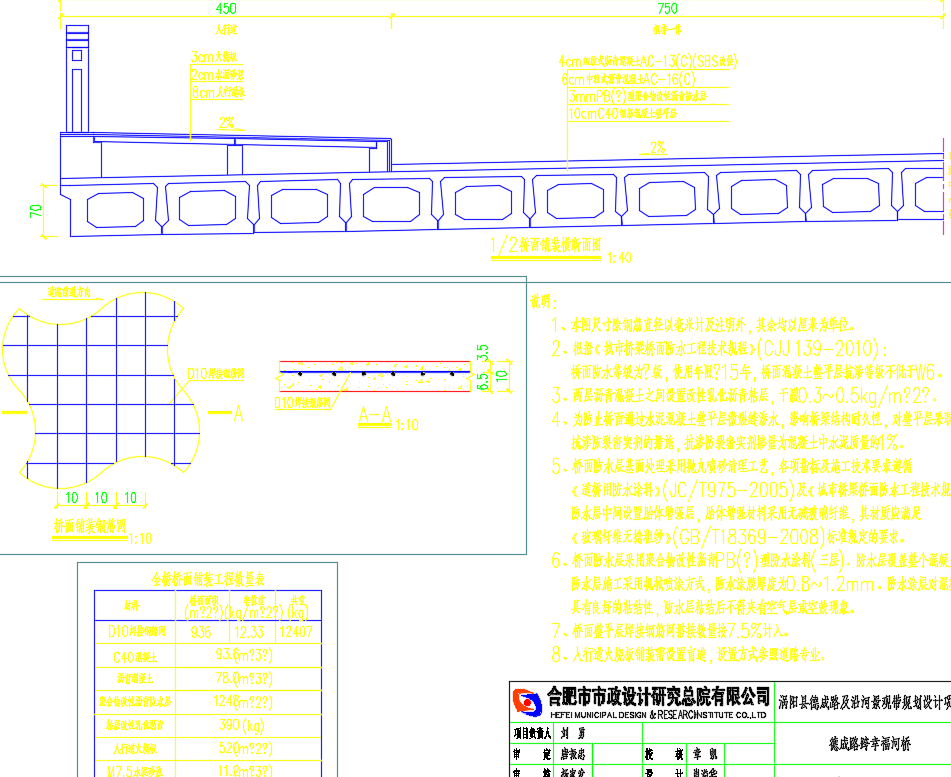

3跨13m预应力混凝土简支空心板梁桥设计图纸包括桥位平面图、总体布置图、桥面铺装构造图、空心板一般构造图、预应力钢束构造图、边板普通钢筋构造图、中板普通钢筋构造图、铰缝钢筋构造图、板端加强钢筋构造图、空心板封锚端钢筋构造图、墩台逐桩坐标表、桥墩一般构造图、桥墩盖梁钢筋构造图、桥墩桩柱钢筋构造图、桥墩系梁钢筋构造图、桥台一般构造图、桥台盖梁钢筋构造图、桥台桩基钢筋构造图
