三角形挂篮悬臂浇筑桥结构设计复核检算书 24P

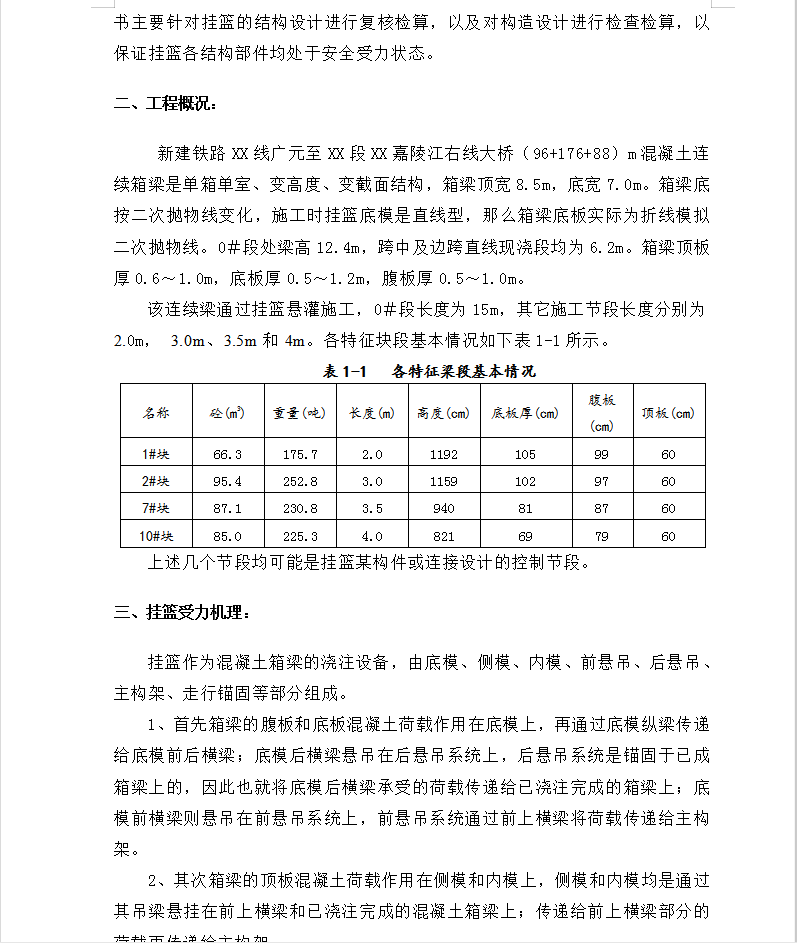

新建铁路XX线广元至XX段XX嘉陵江右线大桥（96+176+88）m混凝土连续箱梁是单箱单室、变高度、变截面结构，箱梁顶宽8.5m，底宽7.0m。箱梁底按二次抛物线变化，施工时挂篮底模是直线型，那么箱梁底板实际为折线模拟二次抛物线。0＃段处梁高12.4m，跨中及边跨直线现浇段均为6.2m。箱梁顶板厚0.6～1.0m，底板厚0.5～1.2m，腹板厚0.5～1.0m。
挂篮受力机理：
挂篮作为混凝土箱梁的浇注设备，由底模、侧模、内模、前悬吊、后悬吊、主构架、走行锚固等部分组成。
1、首先箱梁的腹板和底板混凝土荷载作用在底模上，再通过底模纵梁传递给底模前后横梁；底模后横梁悬吊在后悬吊系统上，后悬吊系统是锚固于已成箱梁上的，因此也就将底模后横梁承受的荷载传递给已浇注完成的箱梁上；底模前横梁则悬吊在前悬吊系统上，前悬吊系统通过前上横梁将荷载传递给主构架。
2、其次箱梁的顶板混凝土荷载作用在侧模和内模上，侧模和内模均是通过其吊梁悬挂在前上横梁和已浇注完成的混凝土箱梁上；传递给前上横梁部分的荷载再传递给主构架。
