连续刚构大桥施工图上部结构设计计算书 21P

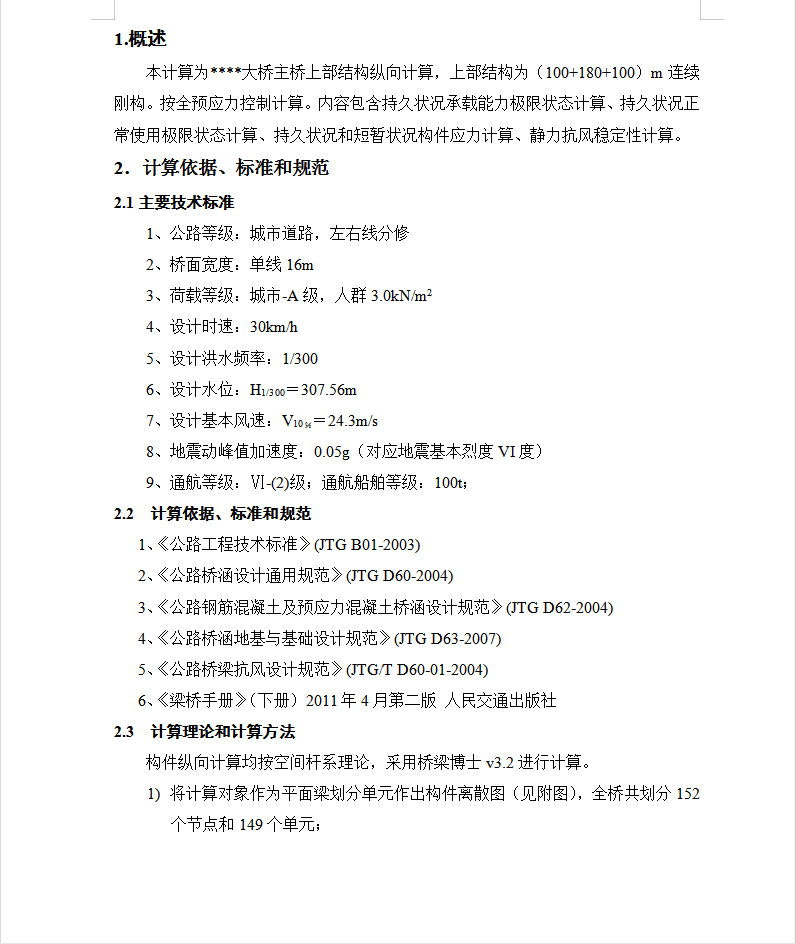

本计算为****大桥主桥上部结构纵向计算，上部结构为（100+180+100）m连续刚构。按全预应力控制计算。内容包含持久状况承载能力极限状态计算、持久状况正常使用极限状态计算、持久状况和短暂状况构件应力计算、静力抗风稳定性计算。
构件纵向计算均按空间杆系理论，采用桥梁博士v3.2进行计算。

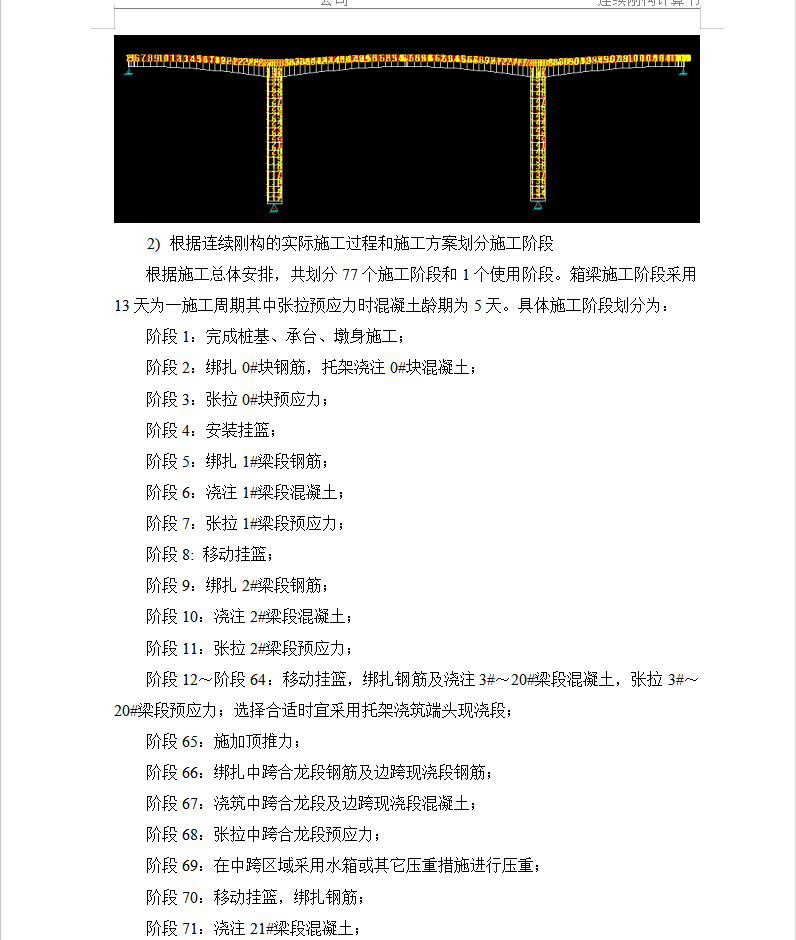

1)将计算对象作为平面梁划分单元作出构件离散图（见附图），全桥共划分152
个节点和149个单元；
2)根据连续刚构的实际施工过程和施工方案划分施工阶段
根据施工总体安排，共划分77个施工阶段和1个使用阶段。箱梁施工阶段采用13天为一施工周期其中张拉预应力时混凝土龄期为5天。具体施工阶段划分为：
阶段1：完成桩基、承台、墩身施工；
阶段2：绑扎0#块钢筋，托架浇注0#块混凝土；
阶段3：张拉0#块预应力；
阶段4：安装挂篮；
阶段5：绑扎1#梁段钢筋；
阶段6：浇注1#梁段混凝土；
阶段7：张拉1#梁段预应力；
阶段8: 移动挂篮；
阶段9：绑扎2#梁段钢筋；
阶段10：浇注2#梁段混凝土；
