四层医院感染病楼给排水施工图纸

基地位于xxx，基地其余周边均为规划道路。建筑用地面积约129. 3亩，设置床位1000张。目前xxx路设有市政给水管和市政雨、污水排水管。院区供水拟从基地北侧航空路引入一路DN300毫米市政供水管，按建 设单位提供的数据，市政水压为.18MPa.室外市政生活和消防给水管分设，其引入管 处分设总水表计量。室外市政生活给水管以直径200毫米枝状布置消防给水管以直径200毫米呈环状布置，以满足医院生活及消防用水需要。本工程建筑高度低于24米、为四层建筑，设计范围为感染楼的室内外给排水、消防工程等。

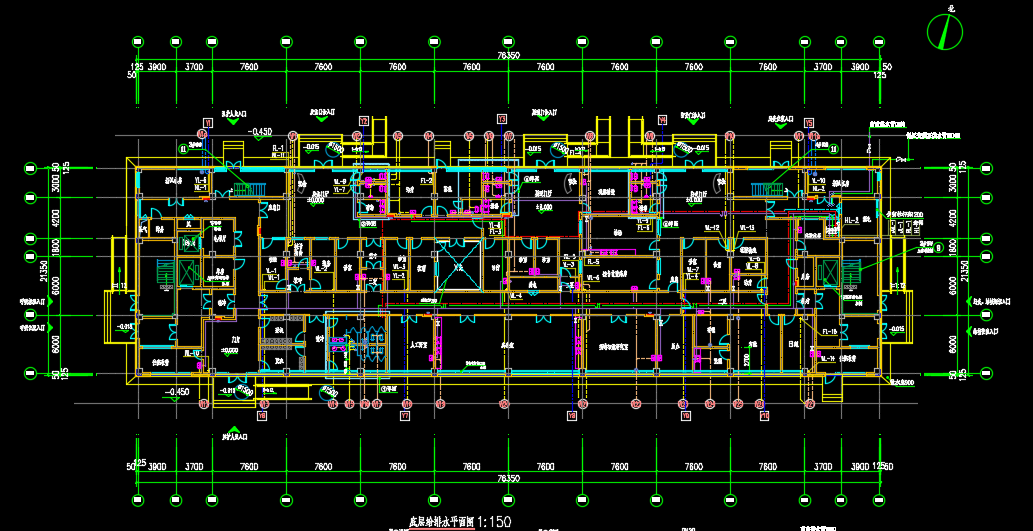

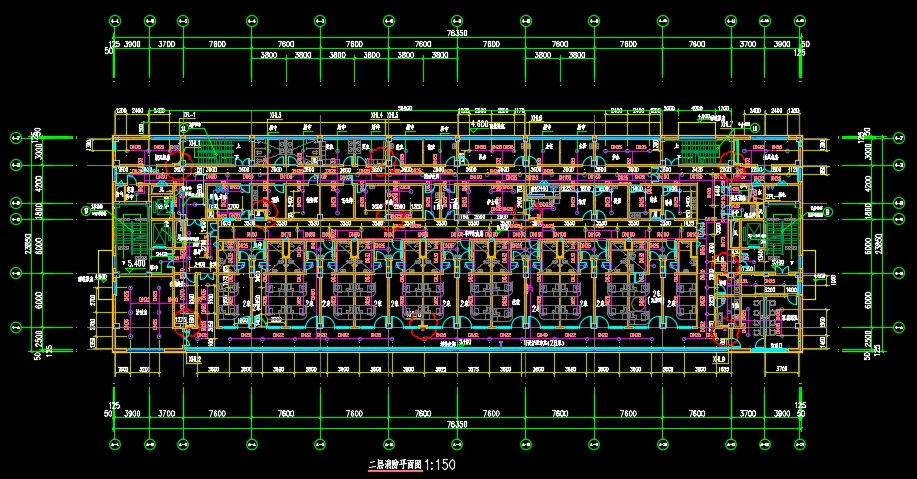

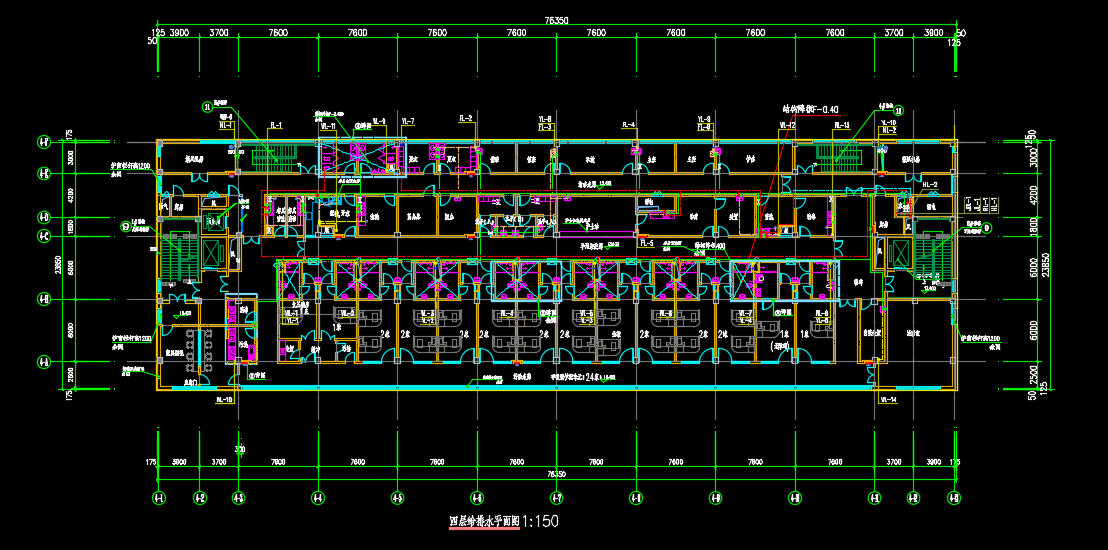

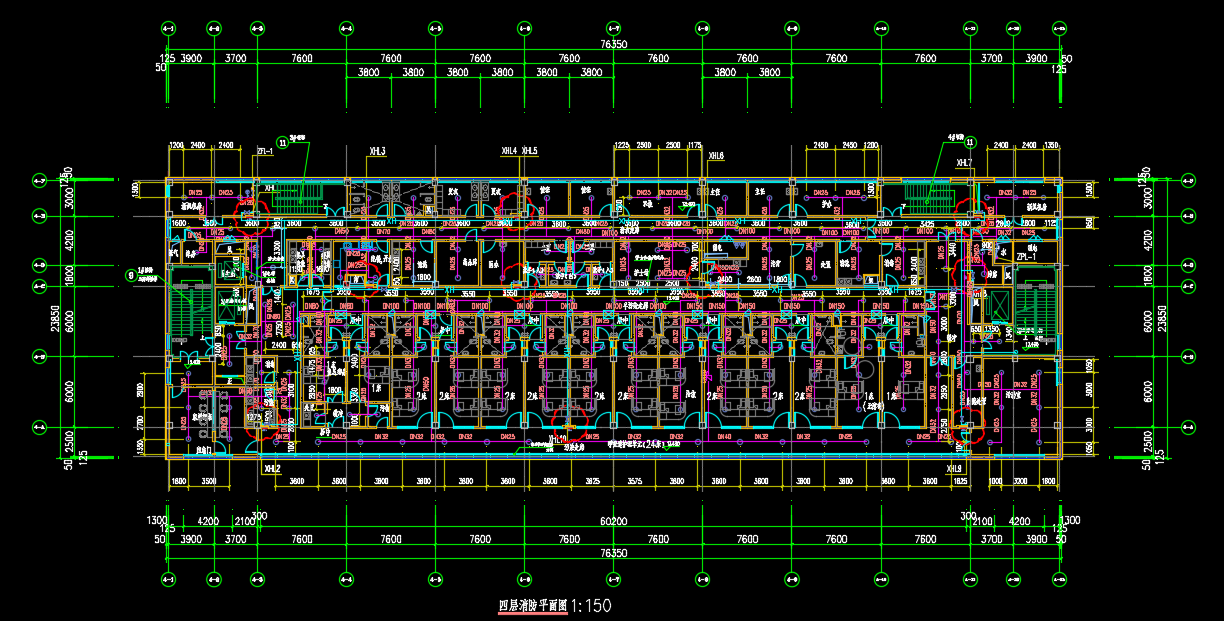

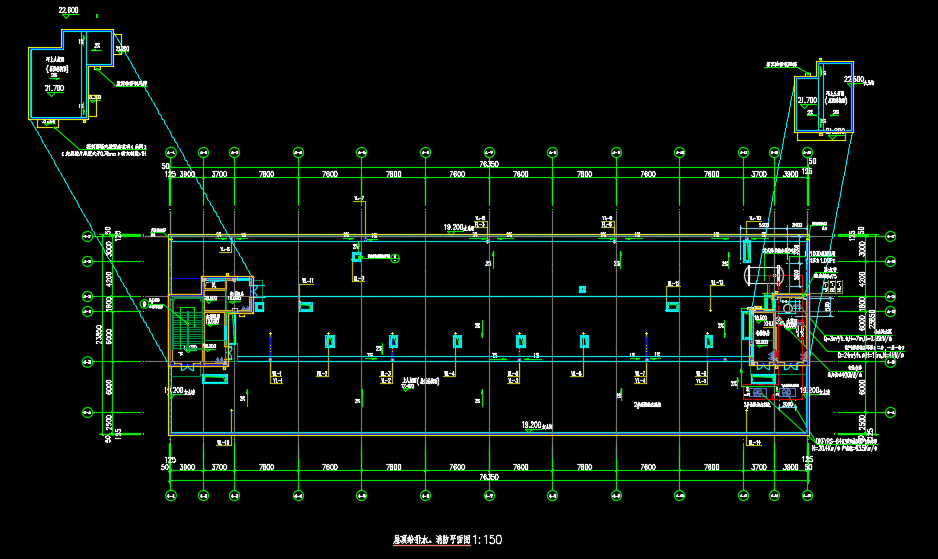

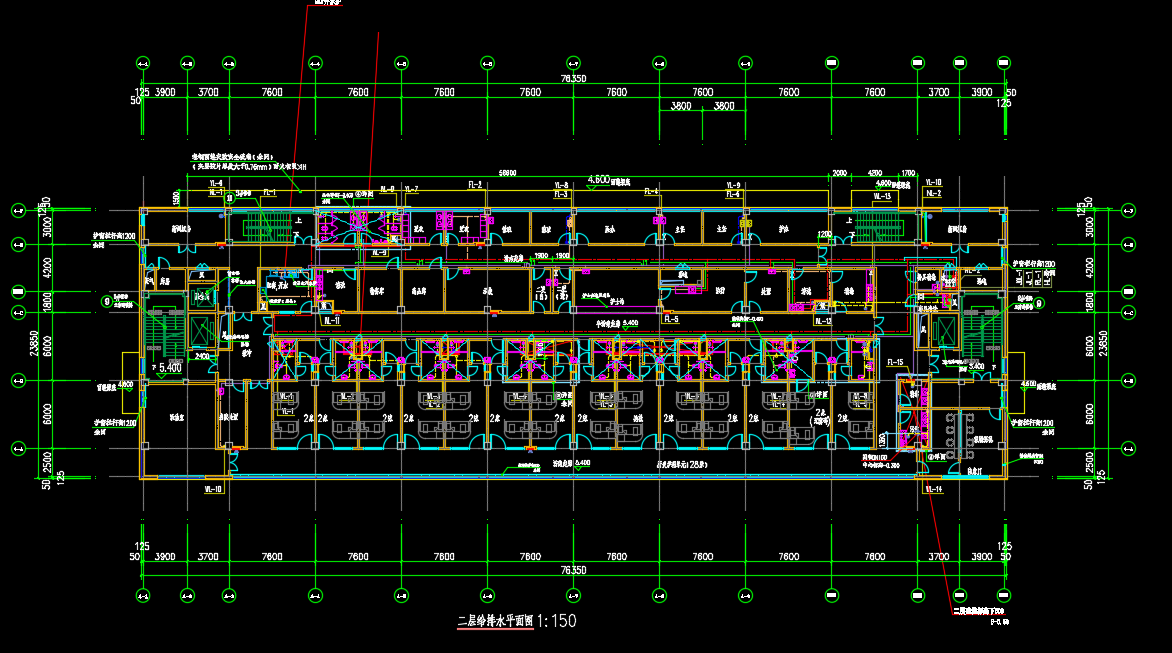

四层医院感染病楼给排水施工图纸包括了底层给排水平面图、底层给水系统透视图、二层给排水平面图、二层给水系统透视图、三层给排水平面图、三层给水系统透视图、四层给排水平面图、四层给水系统透视图、屋顶给排水、消防平面图、底层消防平面图、二层消防平面图、三层消防平面图、四层消防平面图、卫生洁具管道安装说明、卫生间给排水详图、卫生间给排水详图、给水系统透视图（冷热水）空气源热泵热水系统原理图、雨水、冷凝水系统透视图、排水系统透视图、消火栓给水系统原理图、自动喷水灭火系统原理图等。
