197米自锚式悬索桥钢结构安装工程施工组织设计 34P

XX桥是XX市川环南路的跨越浦东运河的桥梁工程，包括主桥（自锚式悬索桥，是本施工组织设计的主要内容）、东西两岸引桥和两岸人行坡道桥，道路等级为城市次路I级，设计行车速度40KM/H，，载荷等级为城-A级，抗震要求按地震基本烈度7度设防，通航标准为浦东运河要求一跨过江，墩台间净宽不小于85米，通航净宽67米，梁底控制高程10米，设计最高通航水位3米，最低通航水位2米。
根据道路纵坡情况，主桥全桥设5%人字纵坡，竖曲线半径为3300米；主桥横断面布置如下：0.25m(栏杆)+2.5m(人行道)+1.0m (吊杆区)+3.5m(非 机动车道)+0.5m(隔离墩)+8.0m(机动车道)+0.5m(中央分隔带)+8.0m(机动车道)+0.5m(隔离墩)+3.5m(非机动车道)+1.0m(吊杆区)+2.5m(人行道)+0.25m(栏杆)=32m。
主桥结构采用两跨独塔自锚式悬索桥，主跨一跨跨越规划中浦东运河,边跨最大限度跨越景观岛的开发利用空间。

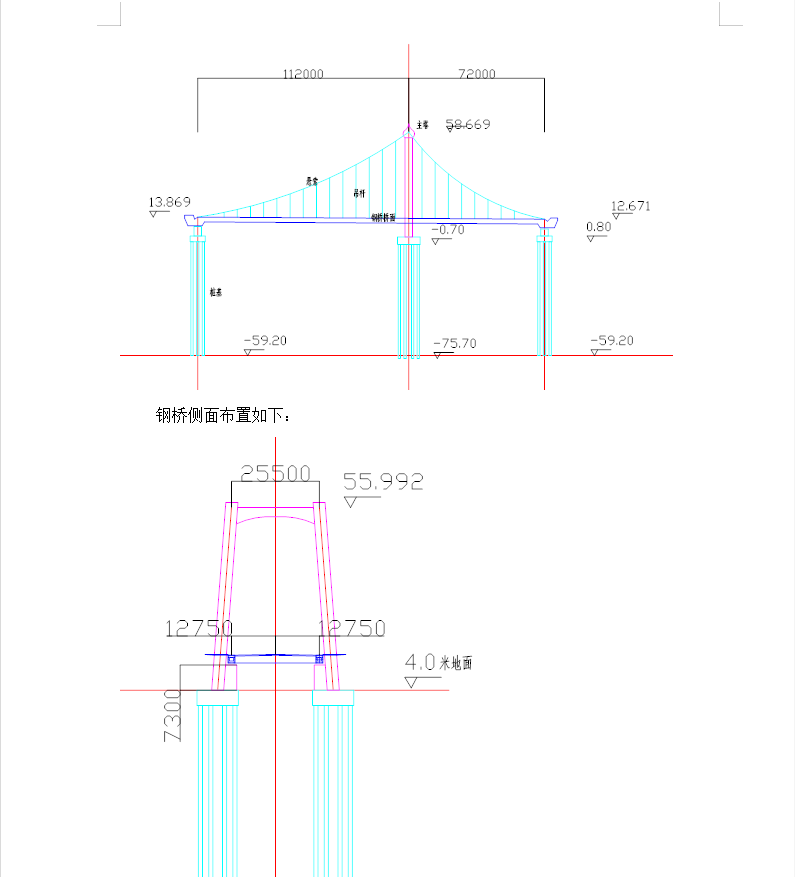

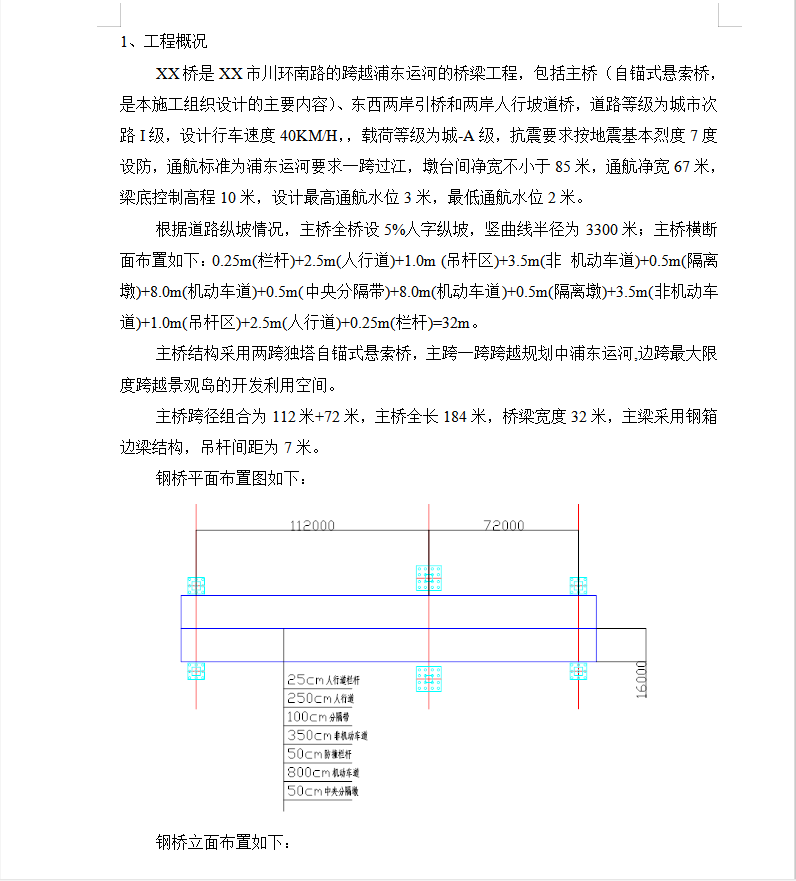

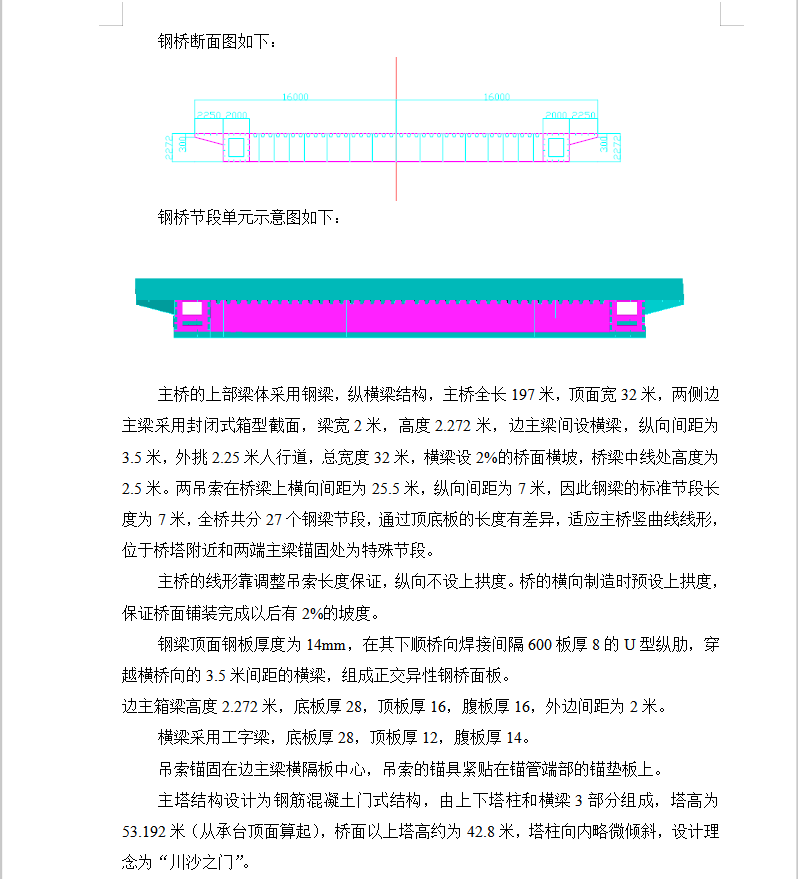

主桥跨径组合为112米+72米，主桥全长184米，桥梁宽度32米，主梁采用钢箱边梁结构，吊杆间距为7米。
