建筑使用性质：公共建筑，建筑高度：8.130m，结构类型：框架，基础形式：整板基础，抗震设防烈度：6度。耐火等级：二级，设计使用年限50年。

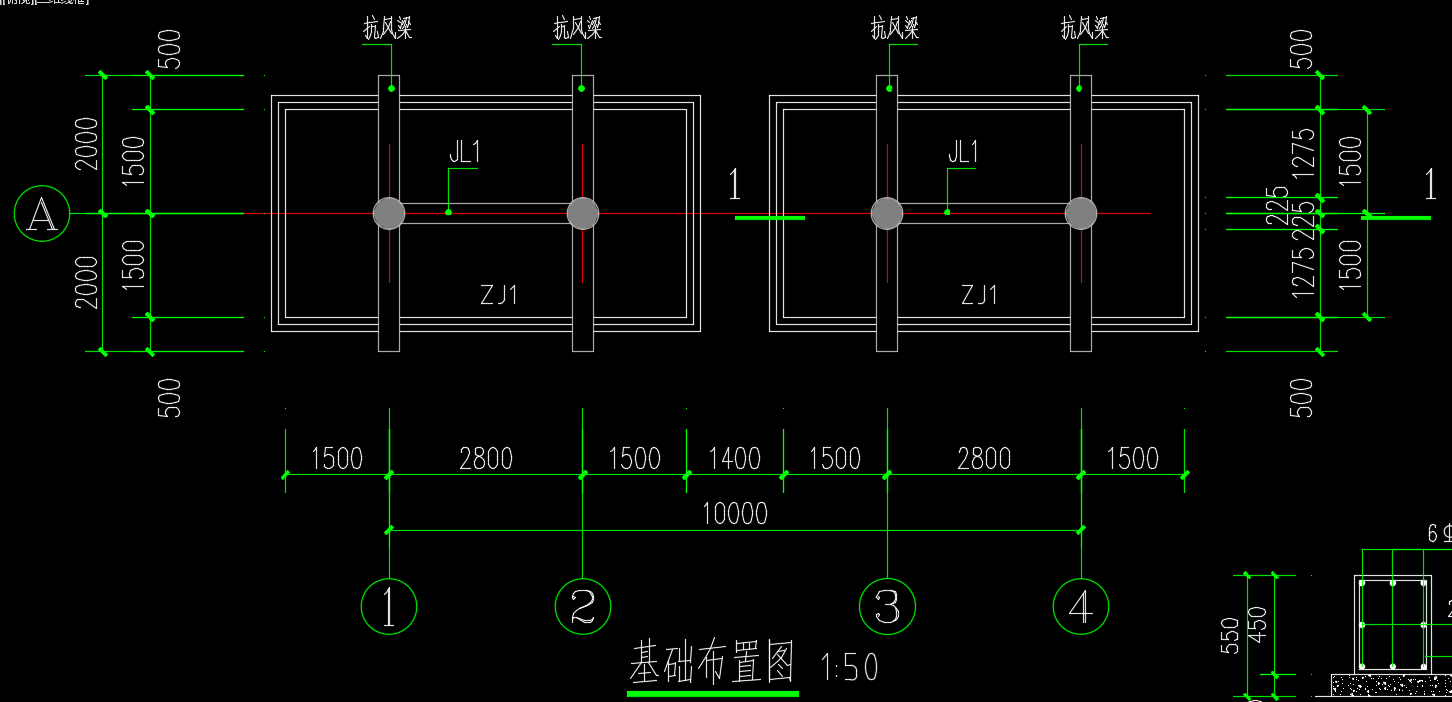

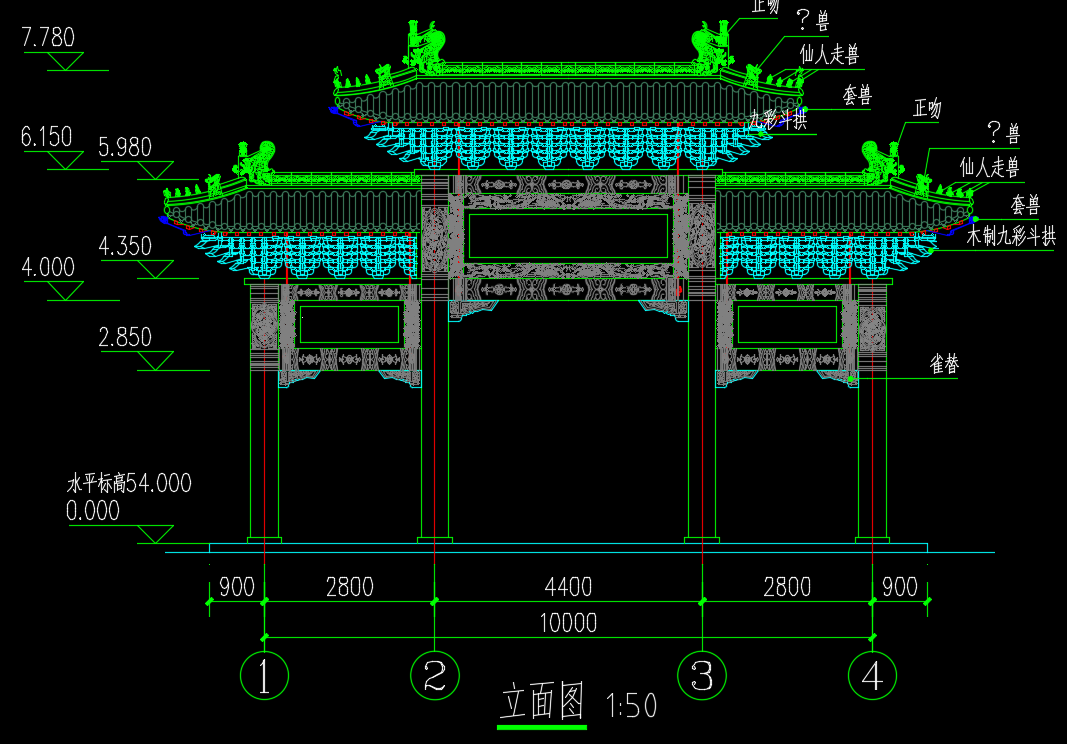

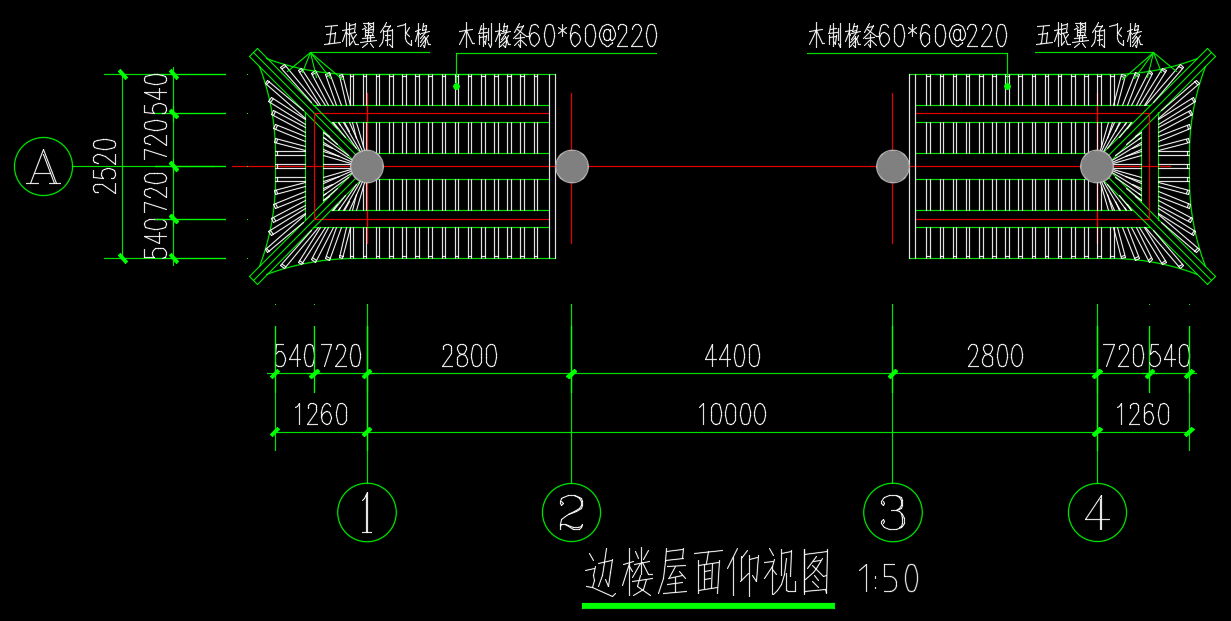

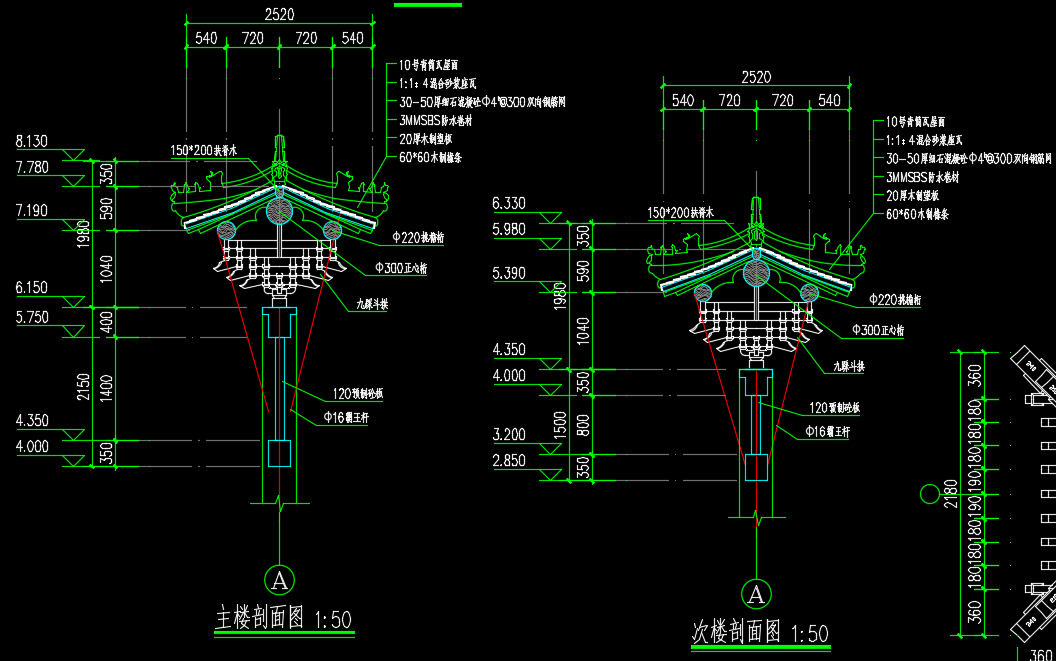

框架结构牌坊建筑施工图纸包括了平面图、主楼剖面图、次楼剖面图、立面图、主楼屋面俯视图、边楼屋面俯视图、边楼屋面仰视图、基础布置图、±0.000以下柱配筋图、±0.000以上柱配筋图、4.350m处梁配筋图、主楼屋面配筋图、边楼屋面梁布置图等。
