建筑电气施工图的识图与工程量计算课件 80P

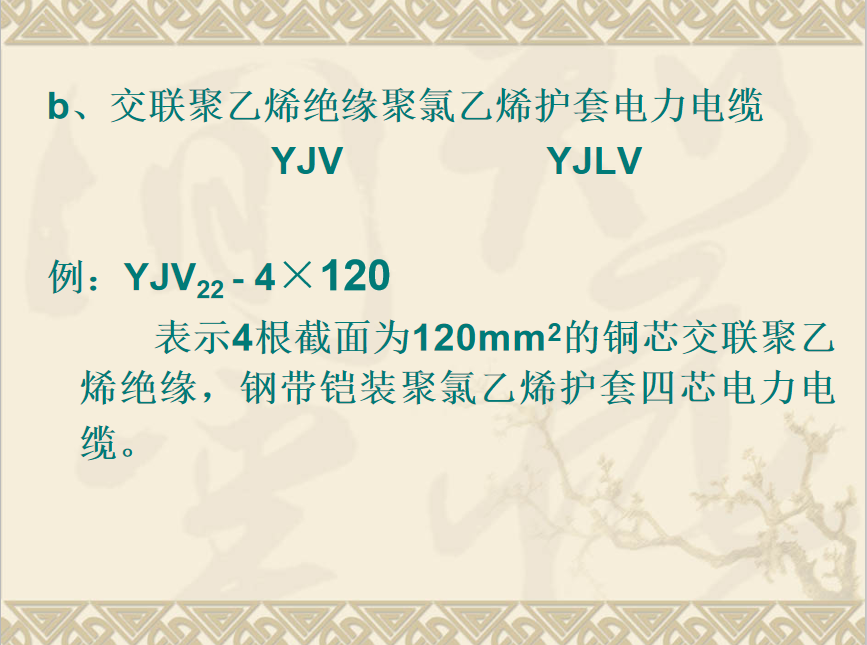

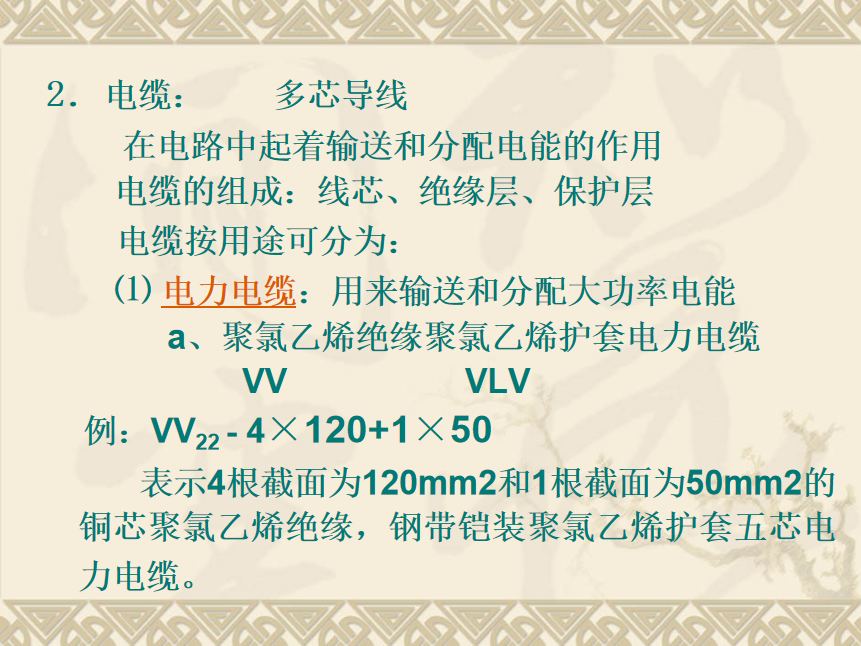

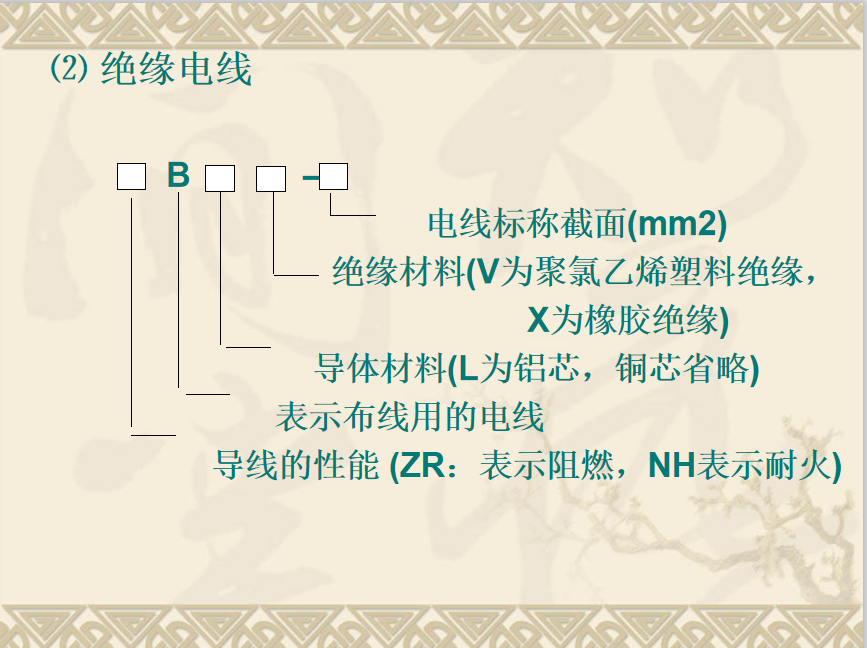

照明配电系统图: 用以表示建筑照明配电系统供电方式、配电回路分布及相互联系的建筑电气工程图，能集中反映照明的配电方式、导线或电缆的型号、规格、数量、敷设方式及穿管管径、的规格型号等。通过照明系统图，可以了解建筑物内部电气照明配电系统的全貌，它也是进行电气安装调试的主要图纸之一。
照明平面图的用途、特点
主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。
防雷平面图是指导具体防雷接地施工的图纸。通过阅读，可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况，在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范，从而对该建筑物的防雷接地系统有一个全面的了解和掌握。
