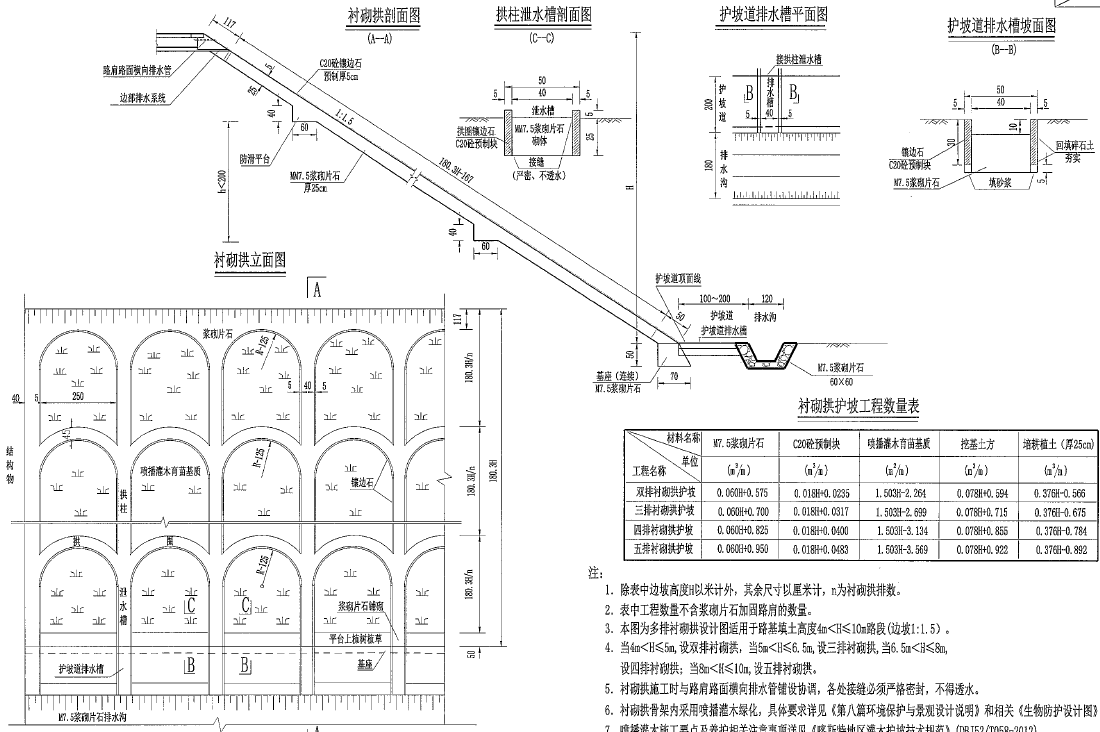

路基排水系统由排水沟、边沟、截水沟、衬砌拱泄水槽及急流槽、跌水、渗沟、天然河沟等组成。路基排水原则上不与农田灌溉、水塘鱼池相干扰。填方路基两侧设置M7.5浆砌片石排水沟，一般路段尺寸为0.6X0.6m梯形沟;挖方路段设置M7.5浆砌片石边沟，-般路段尺寸为0.6X0.8m矩形沟，边沟.上设盖沟板，挖方边坡每级坡面一般设置宽2.0m的平台，并设置挡块拦截上方坡面流水或通过急流槽将水流引入路基边沟。
当挖方边坡山坡汇水面积较大时设置截水沟，将水流引离路基。挖方潮湿路段边坡设置泄水孔，插入PVC管排除地下水。地下水丰富的填挖交界结合部设置截水盲沟。
路基填挖交界处，路�q边沟沟底标高与路堤排水沟沟底标高落差较大时，设置急流槽将边沟水引入到排水沟。其设置的一般原则:全挖路堑中段若处于竖曲线变坡处，在两端边沟出口均设置;全挖路堑两端边沟出口有一端处于上坡或下坡，则在低的一端设置。半填半挖路堑路段急流槽的设置参照上述要求执行。

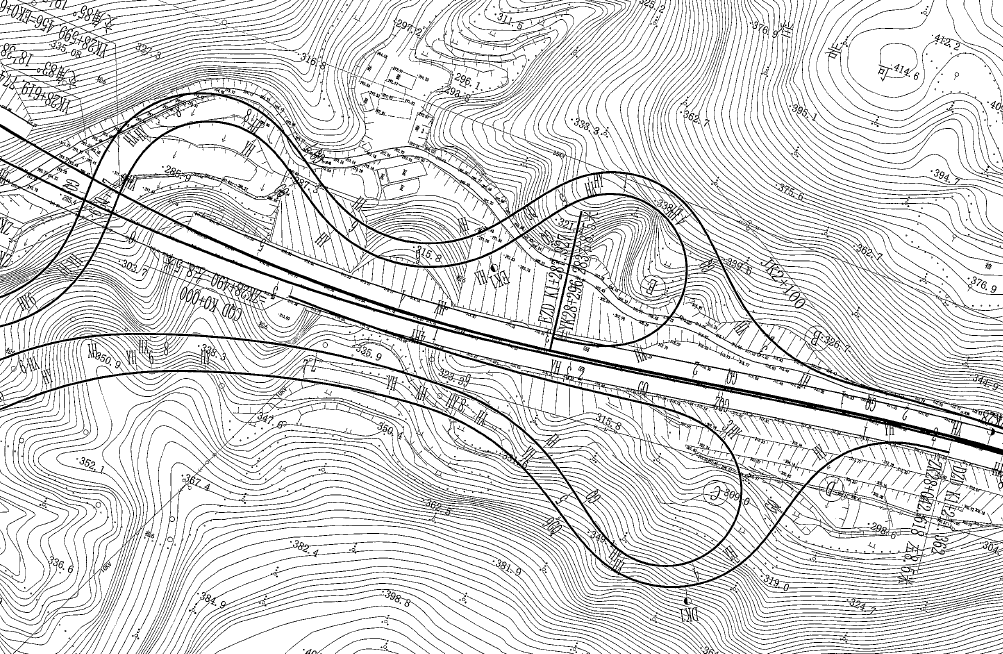

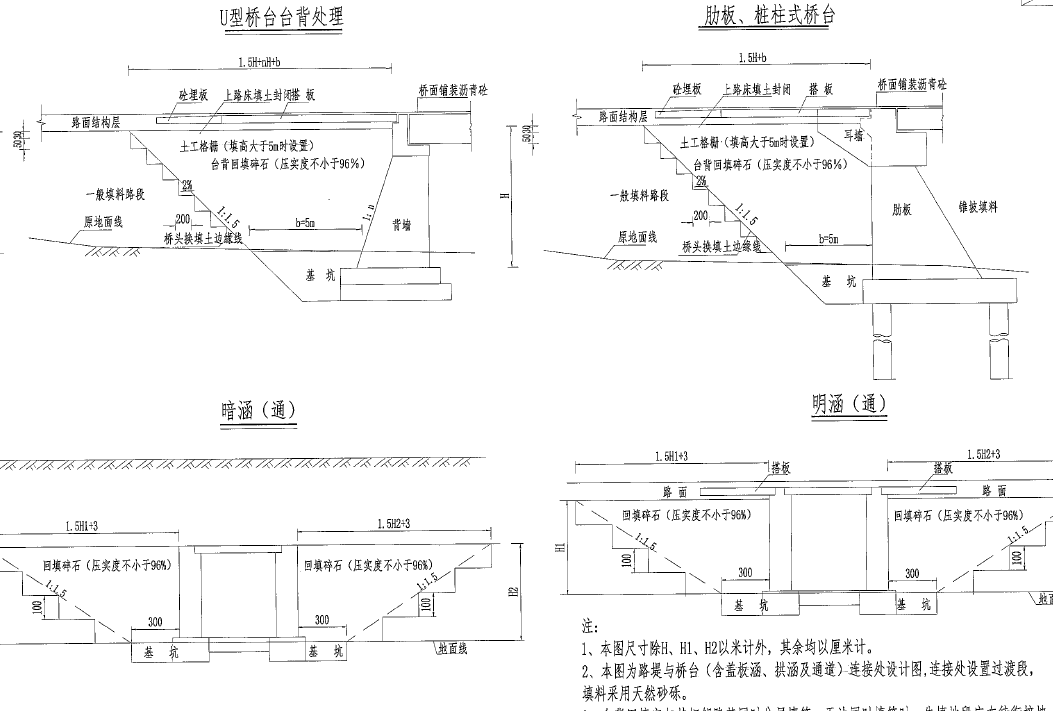

高速公路互通式立交工程施工图纸包括路线平、纵面缩图;主要技术经济指标表;附件;公路平面总体设计图、路线平面图;路线纵断面图;公路用地表;公路用地图;赔偿树木、青苗数量表;拆迁建筑物表;拆迁电力、通信设施表;导线点成果表、路基标准横断面图; - 般路基设计图;超高方式图;低填浅挖路基处理设计图;桥头路基处理设计图;陡坡路堤或填挖交界处理设计图;取土坑(场)、弃土堆(场)- 览表;取土坑(场)、弃土堆(场)设计图;路基支挡、防护工程设计图;路基、路面排水工程设计图
